পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | 200 মিমি | নাকাল চাকা মোটর শক্তি: | 3kW |
|---|---|---|---|
| নাকাল চাকার গতি: | 3000RPM | নাকাল চাকা টাকু মোটর ভারবহন জীবন: | 50000ঘ |
| নাকাল চাকা টাকু মোটর ভারবহন টাইপ: | সিরামিক বিয়ারিং | নাকাল চাকা টাকু মোটর কুলিং পদ্ধতি: | এয়ার কুলিং |
| নাকাল চাকা টাকু মোটর বর্তমান: | ৬এ | নাকাল চাকা টাকু মোটর ফ্রিকোয়েন্সি: | ৫০ হার্জ |
| নাকাল চাকা টাকু মোটর নিরোধক স্তর: | চ | নাকাল চাকা টাকু মোটর শক্তি: | 3kW |
| নাকাল চাকা টাকু মোটর সুরক্ষা স্তর: | IP54 | নাকাল চাকা টাকু মোটর ঘূর্ণন সঁচারক বল: | 10Nm |
| নাকাল চাকা টাকু মোটর ভোল্টেজ: | 380v | নাকাল চাকা টাকু গতি: | 3000RPM |
| নাকাল চাকার প্রস্থ: | 20 মিমি | ||
| বিশেষভাবে তুলে ধরা: | মাল্টিফাংশন সিএনসি সেন্টারলেস গ্রাইন্ডার,ইন্ডাস্ট্রিয়াল সিএনসি সেন্টারলেস গ্রিলার,ছোট সিএনসি সেন্টারলেস গ্রাইন্ডার |
||

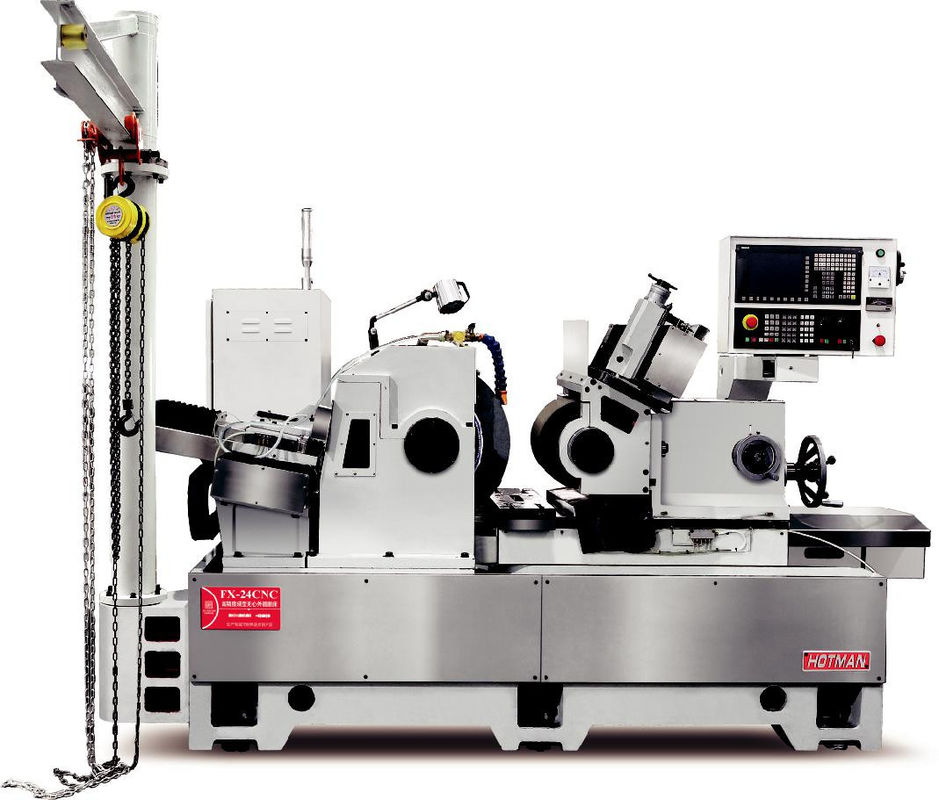

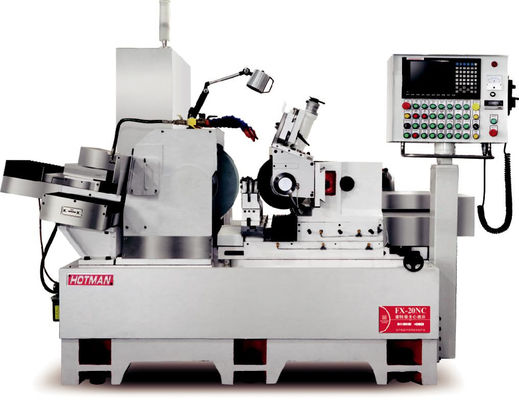

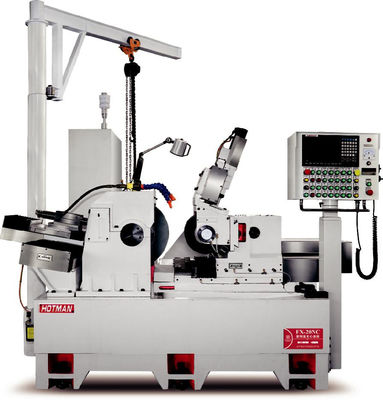

শিল্প ক্ষুদ্র সিএনসি কেন্দ্রহীন গ্রাইন্ডার মাল্টিফাংশন গ্রাইন্ডিং মেশিন
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
|
প্রক্রিয়াকরণ ক্ষমতা
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
|
সর্বোচ্চ দূরত্ব দুইটি আঙুল |
মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
|
গ্রিলিং হুইল মাথা |
খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
|
মাথার ফ্রেম |
স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
পিছনের আসন |
স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
কাজের টেবিল |
Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
|
মোটর |
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
|
অন্যান্য |
মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
যন্ত্রপাতি প্রাক-গ্রহণঃ
1প্রাক-গ্রহণের শর্তাবলী:
(1) ক্রেতা গ্রাইন্ডিং ওয়ার্কপিসের সাথে সম্পর্কিত নিশ্চিতকৃত অঙ্কন, নমুনা এবং পরীক্ষার স্পেসিফিকেশন সরবরাহ করবে।
চুক্তি এবং প্রযুক্তিগত চুক্তি।
(২) বিক্রেতা ক্রেতা কর্তৃক প্রদত্ত সমস্ত প্রযুক্তিগত তথ্য গোপনীয় রাখবে।
(৩) বিক্রেতা ক্রেতাকে পূর্ব গ্রহণের ১৫ দিন পূর্বে অবহিত করবে এবং ক্রেতার
বিক্রেতার কাছে 10 টি প্রাসঙ্গিক ওয়ার্কপিস প্রস্তুত করুন এবং সেগুলি পাঠান বা ক্রেতার বিক্রেতার কারখানায় ওয়ার্কপিসগুলি গ্রহণের জন্য সাইটটি গ্রহণ করতে হবে।
(৪) বিক্রেতা যন্ত্রপাতি উৎপাদনের কারখানায় ক্রেতা কর্মীদের আগমনের আগে পূর্ব গ্রহণের প্রস্তুতি গ্রহণ করবে।
(৫) বিক্রেতা গ্রাহকের প্রদত্ত অঙ্কন অনুযায়ী মিলিং হুইলের পরামিতি নির্বাচন করবে,এবং সংশ্লিষ্ট গ্রিলিং হুইলগুলি চুক্তি স্বাক্ষরের পরে কনফিগার করা হবে.
2প্রাক-অনুমোদনের বিষয়বস্তু এবং মানঃ উভয় পক্ষের দ্বারা সম্মত গ্রহণযোগ্যতা স্পেসিফিকেশনগুলি ক্রেতা দ্বারা সরবরাহিত অঙ্কন মান অনুযায়ী সম্পন্ন করা হবে।
(1) ডিভাইসের চেহারা পরীক্ষা করুন।
(২) সরঞ্জাম ব্যবহার এবং রক্ষণাবেক্ষণের সুবিধা (বিক্রেতা এর যন্ত্রপাতি সরঞ্জাম নকশা সাপেক্ষে) ।
(3) সরঞ্জামের শক্তি এবং অনমনীয়তার গুণমানের উপর প্রভাব (বিক্রেতা দ্বারা সরবরাহিত সরঞ্জামের নির্ভুলতা পরীক্ষার টেবিলের সাপেক্ষে)
(4) সরঞ্জাম অপারেশন পরিমাপ রেকর্ড (খালি, পূর্ণ লোড চলমান সময়, সামগ্রী, ইত্যাদি) ।
(৫) সরঞ্জামের প্রধান পারফরম্যান্স ইনডেক্স রেকর্ড করা হয়।
(৬) প্রধান অংশের পরীক্ষার রেকর্ড এবং সমাবেশের রেকর্ড।
(৭) গুরুত্বপূর্ণ অংশের নিশ্চিতকরণ।
(৮) 10 টি পিস মলযোগ্য পণ্য অবিচ্ছিন্নভাবে প্রক্রিয়াজাত করা হয়েছিল, যা অঙ্কনের প্রয়োজনীয়তা পূরণ করেছিল এবং সরঞ্জামটি স্বাভাবিকভাবে চলছিল।
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3.প্রাক-গ্রহণের প্রক্রিয়ায়, ক্রেতা সরঞ্জাম সম্পর্কে যুক্তিসঙ্গত সংশোধন মতামত দেওয়ার অধিকার রাখে এবং বিক্রেতা উভয় পক্ষের সম্মতিতে সংশোধন করতে পারে।
4বিক্রেতা কেবলমাত্র প্রাক-গ্রহণের নথিতে স্বাক্ষর করার পরেই ক্রেতাকে সরঞ্জামটি প্রেরণ করতে পারে।
ডিভাইসের বর্ণনাঃ
1.স্পিন্ডল
স্পিন্ডলটি সামনের এবং পিছনের দ্বৈত সমর্থন কাঠামোর সাথে একটি ভারবহন টাইপ স্পিন্ডল গ্রহণ করে।এর পৃষ্ঠের কঠোরতা HRC-62° এর উপরে পৌঁছায়, এবং একপাশে কার্যকর কঠোর স্তর 1.5 মিমি উপরে পৌঁছেছে। স্পিন্ডল bearings গ্রহণ করে। টাইপ গঠন, স্ব-লুব্রিকেটিং এবং তাপ অপসারণ, উভয় প্রান্তে সমর্থন সমাবেশ,রানআউট ০ এর নিচে.002 মিমি.
নিয়ন্ত্রক চাকা স্পিন্ডল একটি সার্ভো মোটর ব্যবহার করে ডেল্টা ব্র্যান্ডের, 0-250 rpm (ডিজিটাল নিয়ন্ত্রণ) থেকে অবাধে পরিবর্তনশীল গতির সাথে,এবং সর্বোত্তম এবং ধ্রুবক রৈখিক গতি এমনকি যখন নিয়ন্ত্রক চাকা ব্যাসার্ধ পরিধান কারণে পরিবর্তিত হয় রাখা যেতে পারে, সর্বোত্তম মিলিং গুণমান প্রদান করে।
সার্ভো মোটর স্মার্টভাবে নিয়ন্ত্রক চাকা ধারক মধ্যে একত্রিত করা হয়, এবং নিয়ন্ত্রক চাকা হিসাবে একই কাত কোণ সঙ্গে, সিঙ্ক্রোনিক বেল্ট মাধ্যমে সরাসরি spindle drives,উভয় বেল্ট সমান্তরাল সব সময় ধরে রাখা, যা স্থিতিস্থাপকতা হ্রাস এবং পুরানো ধরণের চেইন ট্রান্সফার সিস্টেমের দ্বারা আনা অন্যান্য অসুবিধা এড়াতে পারে। কোনও চেইন বা স্প্রিংকে আগের মতো প্রায়শই পরিবর্তন করতে হবে না।
3.ডাবল-ভি গাইডs
একটি ডাবল ভি-আকৃতির গাইড রেল কাঠামো গ্রহণ করে, পৃষ্ঠের নির্ভুলতা হাতে স্ক্র্যাপ করা হয় এবং অবিচ্ছিন্নভাবে স্বয়ংক্রিয়ভাবে তৈলাক্ত করা হয়, খাওয়ানোর নির্ভুলতা এবং নির্ভুলতা নিশ্চিত করে।
4.হুইল ড্রেসিং সিস্টেম
একটি দ্বি-অক্ষ সার্ভো স্বয়ংক্রিয় বালি ড্রেসিং সিস্টেম একটি ক্রস কাঠামো সঙ্গে CNC সিস্টেমের মাধ্যমে দ্বি-অক্ষ লিঙ্কিং interpolation বালি ড্রেসিং উপলব্ধি করতে ব্যবহৃত হয়,এবং ফর্ম-কাটা টুকরা coners এবং arcs সঙ্গে grinding বাস্তবায়ন করা হয়. স্যান্ড ড্রেসিং ডিভাইসটি একটি ডুব-টেইল গ্রুভ খাঁটি ম্যানুয়াল স্ক্র্যাপিং কাঠামো গ্রহণ করে,এবং স্যান্ড ড্রেসিং মেকানিজম এবং গ্রিলিং হুইল সিট পৃথক অংশ হিসাবে ডিজাইন করা হয়েছে যাতে ড্রেসিং ডিভাইসের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করা যায়.
5.CNC সিস্টেম
সিএনসি সিস্টেমটি সফ্টওয়্যার সরবরাহকারীর সাথে একসাথে তৈরি করা হয়েছে, যার চীনা ভাষায় একটি স্বজ্ঞাত এইচএমআই ইন্টারফেস রয়েছে এবং এটি শিখতে এবং পরিচালনা করা সহজ। সার্ভো মোটর দিয়ে সজ্জিত,একটি অক্ষের মধ্যে স্বয়ংক্রিয় চাকা খাওয়ানোর জন্য, ভাল সামঞ্জস্য, এবং সঠিক খাওয়ানো।
