পণ্যের বিবরণ:
প্রদান:
|
| নাকাল ব্যাস: | 1 - 60 মিমি | নাকাল চাকা মোটর আকার: | 455*205*228.6 মিমি |
|---|---|---|---|
| নাকাল চাকার গতি: | 1470rpm | চাকা টাকু গতি নিয়ন্ত্রণ: | 0-250 আরপিএম |
| নাকাল চাকা টাকু মোটর ভারবহন টাইপ: | সিরামিক বিয়ারিং | নাকাল চাকা টাকু মোটর কুলিং পদ্ধতি: | এয়ার কুলিং |
| নাকাল চাকা টাকু মোটর বর্তমান: | ৬এ | নাকাল চাকা টাকু মোটর ফ্রিকোয়েন্সি: | ৫০ হার্জ |
| নাকাল চাকা টাকু মোটর শক্তি: | 3kW | নাকাল চাকা টাকু মোটর সুরক্ষা স্তর: | IP54 |
| নাকাল চাকা টাকু মোটর ঘূর্ণন সঁচারক বল: | 10Nm | নাকাল চাকা টাকু মোটর ভোল্টেজ: | 380v |
| নাকাল চাকা টাকু গতি: | 3000RPM | নাকাল চাকার প্রস্থ: | 20 মিমি |
| খাওয়ানো সার্ভো মোটর: | 2.4 কিলোওয়াট | ||
| বিশেষভাবে তুলে ধরা: | শিল্প ক্ষুদ্র কেন্দ্রবিহীন গ্রাইন্ডার,মাল্টিফাংশনাল ছোট কেন্দ্রবিহীন গ্রাইন্ডার,৩ অক্ষের সিএনসি গ্রাইন্ডার মেশিন |
||

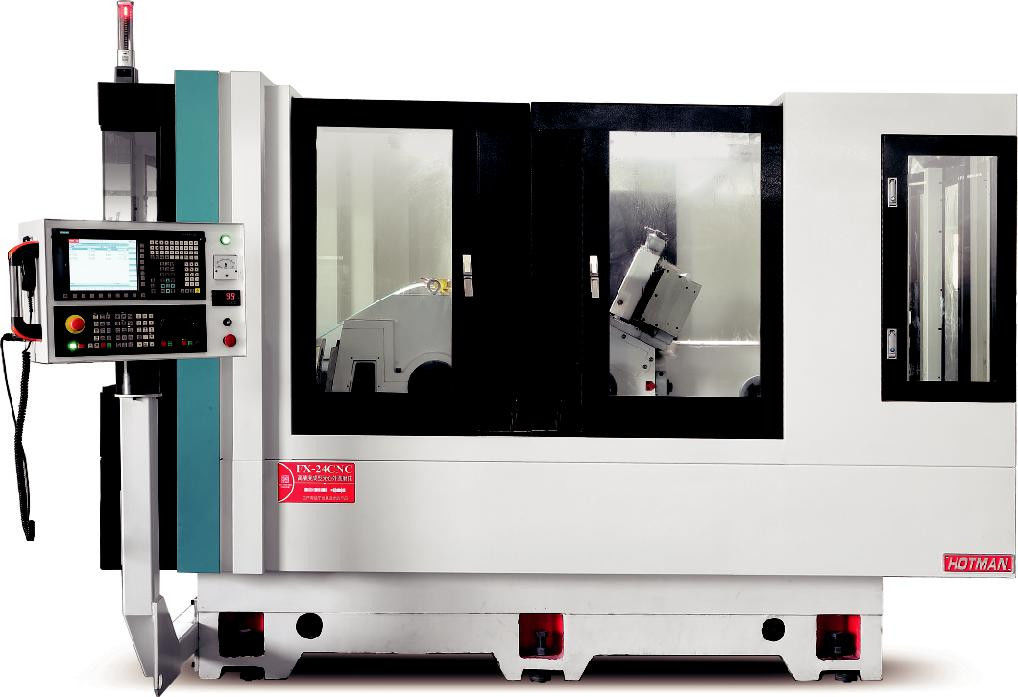

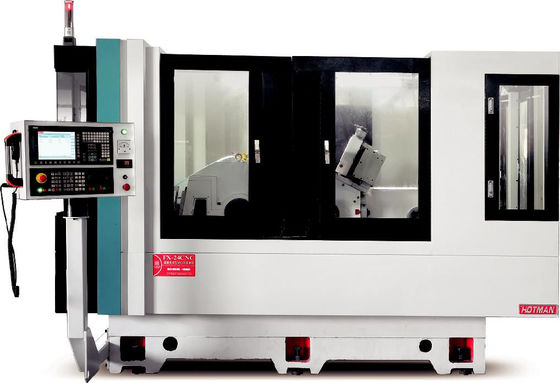

হটম্যান এফএক্স-২৪সিএনসি-৩ উচ্চ নির্ভুলতা শিল্প ক্ষুদ্র সিএনসি গ্রাইন্ডার মাল্টিফাংশন গ্রাইন্ডিং মেশিন
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX-24CNC-3 | |
| টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
সর্বোচ্চ দূরত্ব | মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
| খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
মাথার ফ্রেম | স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
পিছনের আসন | স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
কাজের টেবিল | Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
| গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
| মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
যন্ত্রপাতি প্রাক-গ্রহণঃ
1প্রাক-গ্রহণের শর্তাবলী:
(1) ক্রেতা গ্রাইন্ডিং ওয়ার্কপিসের সাথে সম্পর্কিত নিশ্চিতকৃত অঙ্কন, নমুনা এবং পরীক্ষার স্পেসিফিকেশন সরবরাহ করবে।
চুক্তি এবং প্রযুক্তিগত চুক্তি।
(২) বিক্রেতা ক্রেতা কর্তৃক প্রদত্ত সমস্ত প্রযুক্তিগত তথ্য গোপনীয় রাখবে।
(৩) বিক্রেতা ক্রেতাকে পূর্ব গ্রহণের ১৫ দিন পূর্বে অবহিত করবে এবং ক্রেতার
বিক্রেতার কাছে 10 টি প্রাসঙ্গিক ওয়ার্কপিস প্রস্তুত করুন এবং সেগুলি পাঠান বা ক্রেতার বিক্রেতার কারখানায় ওয়ার্কপিসগুলি গ্রহণের জন্য সাইটটি গ্রহণ করতে হবে।
(৪) বিক্রেতা যন্ত্রপাতি উৎপাদনের কারখানায় ক্রেতা কর্মীদের আগমনের আগে পূর্ব গ্রহণের প্রস্তুতি গ্রহণ করবে।
(৫) বিক্রেতা গ্রাহকের প্রদত্ত অঙ্কন অনুযায়ী মিলিং হুইলের পরামিতি নির্বাচন করবে,এবং সংশ্লিষ্ট গ্রিলিং হুইলগুলি চুক্তি স্বাক্ষরের পরে কনফিগার করা হবে.
2প্রাক-অনুমোদনের বিষয়বস্তু এবং মানঃ উভয় পক্ষের দ্বারা সম্মত গ্রহণযোগ্যতা স্পেসিফিকেশনগুলি ক্রেতা দ্বারা সরবরাহিত অঙ্কন মান অনুযায়ী সম্পন্ন করা হবে।
(1) ডিভাইসের চেহারা পরীক্ষা করুন।
(২) সরঞ্জাম ব্যবহার এবং রক্ষণাবেক্ষণের সুবিধা (বিক্রেতা এর যন্ত্রপাতি সরঞ্জাম নকশা সাপেক্ষে) ।
(3) সরঞ্জামের শক্তি এবং অনমনীয়তার গুণমানের উপর প্রভাব (বিক্রেতা দ্বারা সরবরাহিত সরঞ্জামের নির্ভুলতা পরীক্ষার টেবিলের সাপেক্ষে)
(4) সরঞ্জাম অপারেশন পরিমাপ রেকর্ড (খালি, পূর্ণ লোড চলমান সময়, সামগ্রী, ইত্যাদি) ।
(৫) সরঞ্জামের প্রধান পারফরম্যান্স ইনডেক্স রেকর্ড করা হয়।
(৬) প্রধান অংশের পরীক্ষার রেকর্ড এবং সমাবেশের রেকর্ড।
(৭) গুরুত্বপূর্ণ অংশের নিশ্চিতকরণ।
(৮) 10 টি পিস মলযোগ্য পণ্য অবিচ্ছিন্নভাবে প্রক্রিয়াজাত করা হয়েছিল, যা অঙ্কনের প্রয়োজনীয়তা পূরণ করেছিল এবং সরঞ্জামটি স্বাভাবিকভাবে চলছিল।
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3.প্রাক-গ্রহণের প্রক্রিয়ায়, ক্রেতা সরঞ্জাম সম্পর্কে যুক্তিসঙ্গত সংশোধন মতামত দেওয়ার অধিকার রাখে এবং বিক্রেতা উভয় পক্ষের সম্মতিতে সংশোধন করতে পারে।
4বিক্রেতা কেবলমাত্র প্রাক-গ্রহণের নথিতে স্বাক্ষর করার পরেই ক্রেতাকে সরঞ্জামটি প্রেরণ করতে পারে।
ডিভাইসের বর্ণনাঃ
শরীর এবং উপাদানগুলি মিলহানার উচ্চমানের কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স্ক দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রিলিং সিস্টেম দিয়ে সজ্জিত, এবং দ্বিতীয় উন্নয়ন, মানুষ-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক ঐচ্ছিক সরঞ্জাম থেকে পছন্দ করে নিন সঙ্গে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
গ্রিলিং ফিড সিস্টেমটি একটি ভি এবং একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং সি 3 স্তরের সুনির্দিষ্ট গ্রিলিং বল স্ক্রু সহ হস্তনির্মিত সুনির্দিষ্ট ফাটল থেকে সমতল ট্র্যাক নিয়ে গঠিত,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
FUNUC সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম (ঐচ্ছিক) স্ট্যান্ডার্ড কনফিগারেশন হিসাবে, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ। সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
