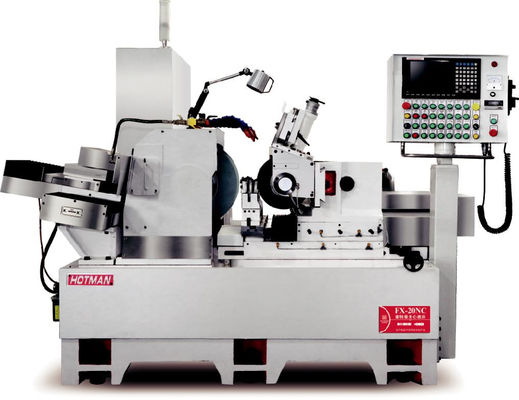

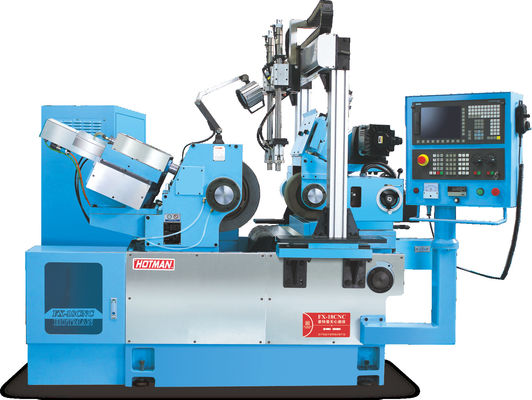

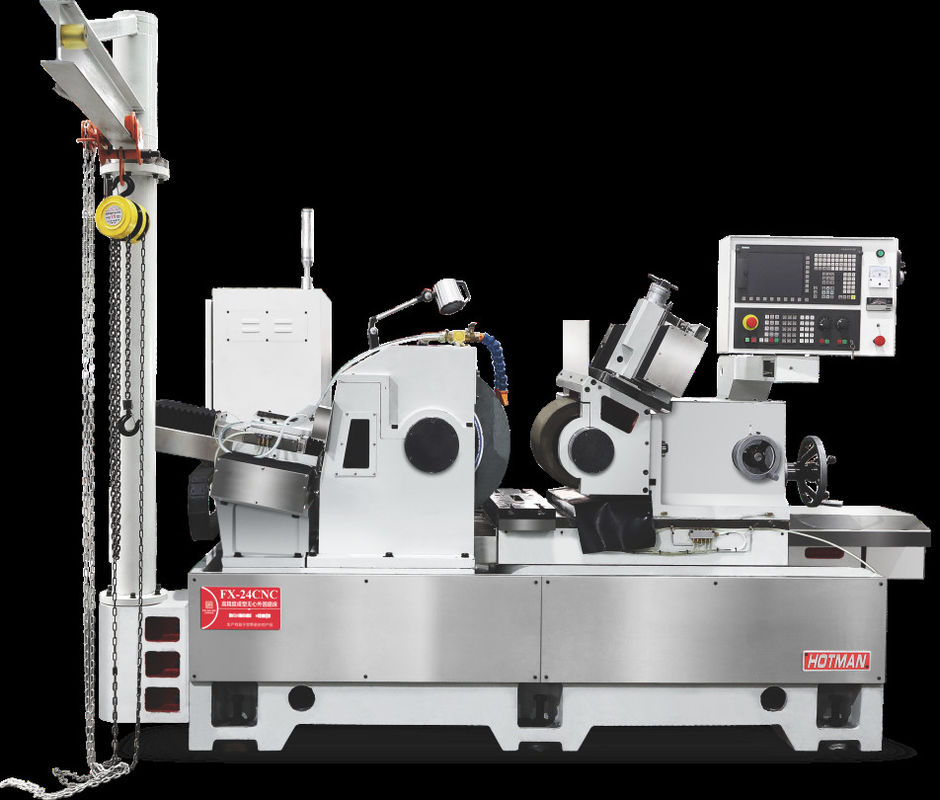

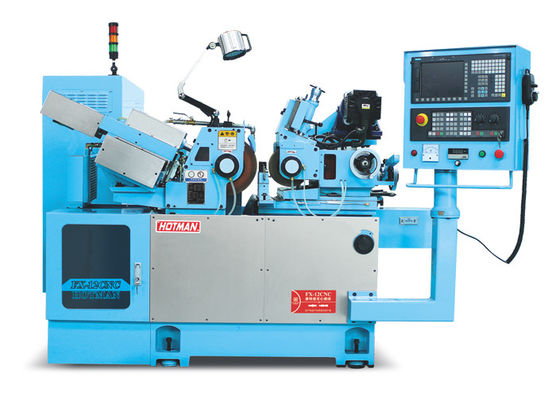

তিন অক্ষ উচ্চ নির্ভুলতা শিল্প ছোট সিএনসি Centerless গ্রাইন্ডার মাল্টিফাংশন গ্রাইন্ডিং মেশিন

তিন অক্ষ উচ্চ নির্ভুলতা শিল্প ছোট সিএনসি Centerless গ্রাইন্ডার মাল্টিফাংশন গ্রাইন্ডিং মেশিন

টেকনিক্যাল স্পেসিফিকেশনঃ

যন্ত্রপাতি প্রাক-গ্রহণঃ

1প্রাক-গ্রহণের শর্তাবলী:

(1) ক্রেতা গ্রাইন্ডিং ওয়ার্কপিসের সাথে সম্পর্কিত নিশ্চিতকৃত অঙ্কন, নমুনা এবং পরীক্ষার স্পেসিফিকেশন সরবরাহ করবে।

চুক্তি এবং প্রযুক্তিগত চুক্তি।

(২) বিক্রেতা ক্রেতা কর্তৃক প্রদত্ত সমস্ত প্রযুক্তিগত তথ্য গোপনীয় রাখবে।

(৩) বিক্রেতা ক্রেতাকে পূর্ব গ্রহণের ১৫ দিন পূর্বে অবহিত করবে এবং ক্রেতার

বিক্রেতার কাছে 10 টি প্রাসঙ্গিক ওয়ার্কপিস প্রস্তুত করুন এবং সেগুলি পাঠান বা ক্রেতার বিক্রেতার কারখানায় ওয়ার্কপিসগুলি গ্রহণের জন্য সাইটটি গ্রহণ করতে হবে।

(৪) বিক্রেতা যন্ত্রপাতি উৎপাদনের কারখানায় ক্রেতা কর্মীদের আগমনের আগে পূর্ব গ্রহণের প্রস্তুতি গ্রহণ করবে।

(৫) বিক্রেতা গ্রাহকের প্রদত্ত অঙ্কন অনুযায়ী মিলিং হুইলের পরামিতি নির্বাচন করবে,এবং সংশ্লিষ্ট গ্রিলিং হুইলগুলি চুক্তি স্বাক্ষরের পরে কনফিগার করা হবে.

2প্রাক-অনুমোদনের বিষয়বস্তু এবং মানঃ উভয় পক্ষের দ্বারা সম্মত গ্রহণযোগ্যতা স্পেসিফিকেশনগুলি ক্রেতা দ্বারা সরবরাহিত অঙ্কন মান অনুযায়ী সম্পন্ন করা হবে।

(1) ডিভাইসের চেহারা পরীক্ষা করুন।

(২) সরঞ্জাম ব্যবহার এবং রক্ষণাবেক্ষণের সুবিধা (বিক্রেতা এর যন্ত্রপাতি সরঞ্জাম নকশা সাপেক্ষে) ।

(3) সরঞ্জামের শক্তি এবং অনমনীয়তার গুণমানের উপর প্রভাব (বিক্রেতা দ্বারা সরবরাহিত সরঞ্জামের নির্ভুলতা পরীক্ষার টেবিলের সাপেক্ষে)

(4) সরঞ্জাম অপারেশন পরিমাপ রেকর্ড (খালি, পূর্ণ লোড চলমান সময়, সামগ্রী, ইত্যাদি) ।

(৫) সরঞ্জামের প্রধান পারফরম্যান্স ইনডেক্স রেকর্ড করা হয়।

(৬) প্রধান অংশের পরীক্ষার রেকর্ড এবং সমাবেশের রেকর্ড।

(৭) গুরুত্বপূর্ণ অংশের নিশ্চিতকরণ।

(৮) 10 টি পিস মলযোগ্য পণ্য অবিচ্ছিন্নভাবে প্রক্রিয়াজাত করা হয়েছিল, যা অঙ্কনের প্রয়োজনীয়তা পূরণ করেছিল এবং সরঞ্জামটি স্বাভাবিকভাবে চলছিল।

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3.প্রাক-গ্রহণের প্রক্রিয়ায়, ক্রেতা সরঞ্জাম সম্পর্কে যুক্তিসঙ্গত সংশোধন মতামত দেওয়ার অধিকার রাখে এবং বিক্রেতা উভয় পক্ষের সম্মতিতে সংশোধন করতে পারে।

4বিক্রেতা কেবলমাত্র প্রাক-গ্রহণের নথিতে স্বাক্ষর করার পরেই ক্রেতাকে সরঞ্জামটি প্রেরণ করতে পারে।

ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।

2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.

6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
