পণ্যের বিবরণ:
প্রদান:
|
| নাকাল নির্ভুলতা: | 0.005 মিমি | মাথা নাকাল: | 2 |
|---|---|---|---|
| হেড মোটর নাকাল: | 0.75KW | নাকাল মাথা গতি: | 0-3000rpm |
| নাকাল পরিসীমা: | 0-100 মিমি | নাকাল চাকা: | 150 মিমি |
| নাম: | সিএনসি গ্রাইন্ডার মেশিন | শক্তি: | 2.2KW |
| প্রক্রিয়াকরণ ক্ষমতা: | 100 পিসি/মিনিট | প্রসেসিং যথার্থতা: | 0.005 মিমি |
| প্রক্রিয়াকরণ পরিসীমা: | 0-100 মিমি | গতি: | 3000RPM |
| প্রকার: | নাকাল মেশিন | ভোল্টেজ: | ২২০ ভোল্ট |
| ওজন: | 150 কেজি | ||
| বিশেষভাবে তুলে ধরা: | কেন্দ্রবিহীন সিএনসি গ্রাইন্ডার মেশিন,সিএনসি গ্রাইন্ডার মেশিন 1350RPM,বহুমুখী কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন |
||

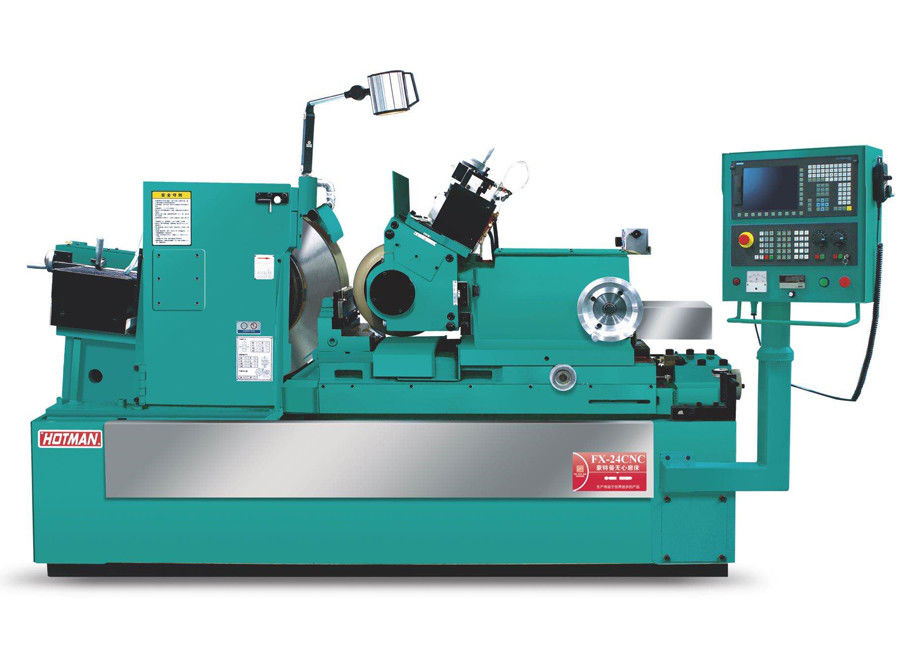

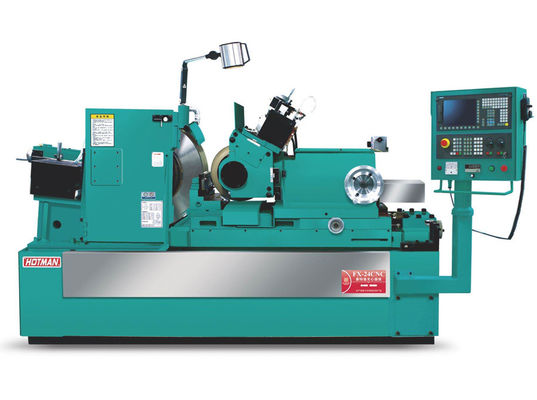

কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন FX-24CNC-3
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল প্যারামিটারঃ
| প্রকল্প | ইউনিট | মডেলঃ FX-24CNC-3 |
|
স্ট্যান্ডার্ড মডেলের প্রক্রিয়াকরণ পরিসীমা (আকার) |
মিমি | Φ ১-৮০ |
|
গ্রিলিং হুইল আকার (OD * W * OD) |
মিমি | Φ610*(205-400) *Φ304.8 |
|
চাকা আকার সামঞ্জস্য (OD * W * OD) |
মিমি | Φ330*(205-400) *Φ203.2 |
| গ্রাইন্ডিং হুইল গতি | RPM | 1350 |
| চাকা গতি সামঞ্জস্য | RPM | 0-250 |
|
গ্রিলিং হুইল মোটর চালায় |
কেডব্লিউ | 30 |
|
রোল সার্ভো মোটর নিয়ন্ত্রন |
কেডব্লিউ | 3 |
| ফিড সার্ভো মোটর | কেডব্লিউ | 3.75 |
|
বালি মেরামত সার্ভো মোটর |
কেডব্লিউ | 1.5KW/0.8KW |
|
হাইড্রোলিক পাম্প মোটর চালায় |
কেডব্লিউ | 0.75 |
|
শীতল পাম্প মোটর চালায় |
কেডব্লিউ | 0.75 |
|
রোল ফিডিং হ্যান্ড হুইল সামঞ্জস্য |
মিমি | 3.5/ RPM 0.05/ স্কেল |
|
রেজলিং হুইল ফাইন টিউনিং হ্যান্ড হুইল |
মিমি | 0.1/RPM 0.001/SCALE |
|
ওয়ার্কটেবিল ফিড হ্যান্ড হুইল |
মিমি | সার্ভো ফিড সর্বনিম্ন সেট ওজন 0.0005mm হয় |
|
কাজের টেবিলের মাইক্রো-নিয়ন্ত্রণের হ্যান্ড হুইল |
মিমি | 0.2/ বাঁক 0.001/ স্কেল |
| ফিড হ্যান্ড হুইল ট্রিম করুন | মিমি | 2 মিমি / ঘুর 0.01 মিমি / স্কেল |
| চাকা কাত কোণ সামঞ্জস্য করুন | ডিগ্রি | +৫° ০-৩° |
|
ঘূর্ণন কোণ সামঞ্জস্য করুন |
ডিগ্রি | ±5° |
|
মেশিনের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) |
মিমি | ৩২০০×২৭১০×৩১০০ |
| যান্ত্রিক ওজন | কেজি | 6500 |
| প্যাকেজিং ওজন | কেজি | 7000 |
