পণ্যের বিবরণ:
প্রদান:
|
| অক্ষ: | ৩ অক্ষ | নিয়ন্ত্রণ ব্যবস্থা: | সিএনসি |
|---|---|---|---|
| শীতল সিস্টেম: | এয়ার কুলিং | মাত্রা: | ব্যক্তিগতকৃত |
| ড্রাইভ সিস্টেম: | সার্ভো মোটর | খাওয়ানোর হার: | ব্যক্তিগতকৃত |
| নাম: | গ্যান্ট্রি সিএনসি মেশিন | পুনরাবৃত্তিযোগ্য: | উচ্চ |
| টাকু শক্তি: | ব্যক্তিগতকৃত | টাকু গতি: | ব্যক্তিগতকৃত |
| টেবিলের আকার: | ব্যক্তিগতকৃত | ভ্রমণ পরিসীমা: | ব্যক্তিগতকৃত |
| প্রকার: | সিএনসি মেশিন | ভোল্টেজ: | 380v |
| ওজন: | ব্যক্তিগতকৃত | ||
| বিশেষভাবে তুলে ধরা: | অ্যান্টি-ওয়ার সিএনসি মেশিন গ্যান্ট্রি,৩৮০ ভোল্ট সিএনসি মেশিন গ্যান্ট্রি,এয়ার কুলিং গ্যান্ট্রি মেশিনিং সেন্টার |
||

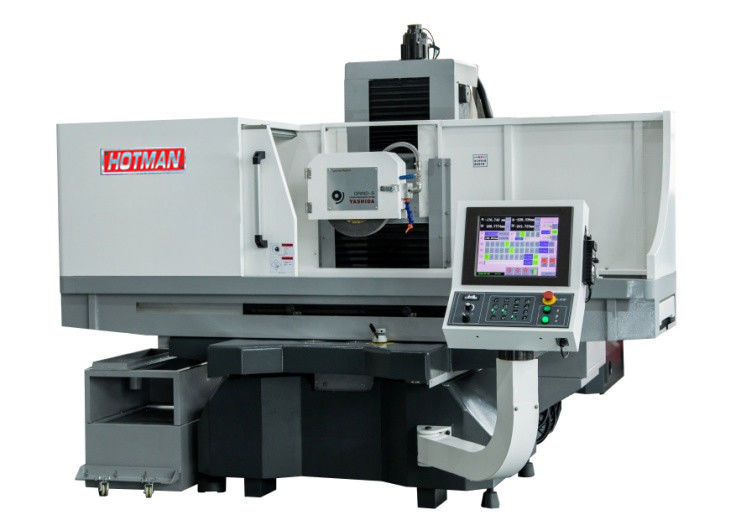

গ্যান্ট্রি সারফেস গ্রাইন্ডার FXGS-4080
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

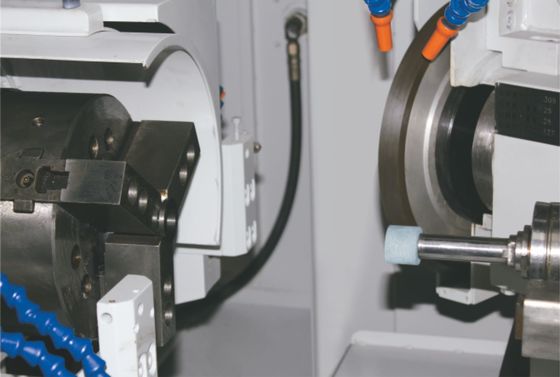

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
|
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
|
সর্বোচ্চ দূরত্ব |
মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
|
|
খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
|
মাথার ফ্রেম |
স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
পিছনের আসন |
স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
কাজের টেবিল |
Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
|
|
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
|
|
মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
1. উচ্চ নির্ভুলতা পৃষ্ঠের গ্রিলিং মেশিনের প্রধান বৈশিষ্ট্যঃ
এমেশিনের দেহঃ
শরীর এবং বেশ কয়েকটি প্রধান উপাদান উচ্চ গ্রেড ঢালাই লোহা এফসি-30 সঙ্গে ঢালাই করা হয়। কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা। প্রাকৃতিক পক্বতা চিকিত্সা পরে। উপাদান YASDA দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম। সরঞ্জামের মৌলিক উপাদানগুলির উচ্চ নির্ভুলতা নিশ্চিত করার জন্য নির্ভুলতা আকার মাইক্রন স্তরে পৌঁছতে পারে।
বিস্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থাঃ
স্লাইড, স্ক্রু এবং সমন্বিত ম্যান্ড্রেল একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা অবিচ্ছিন্নভাবে তৈলাক্ত করা হয়, যা একটি দীর্ঘ সেবা জীবন এবং সময়ের সাথে সর্বোত্তম নির্ভুলতা নিশ্চিত করে।শীতল এবং তৈলাক্তকরণ সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন নির্মূল এবং তাপ dissipation সহজতর করতে.
সিঅটোমেটেড সিস্টেমঃ
স্বয়ংক্রিয় ক্ষতিপূরণ তেল চাপ সমান্তরাল ড্রেসিং ডিভাইস সহ একটি বিস্তৃত ঐচ্ছিক বিকল্প সহ কাস্টমাইজড, অত্যন্ত স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম,স্বয়ংক্রিয় গ্রাইন্ডিং হুইল ভারসাম্য ডিভাইস এবং আরো.
ডিফিড সিস্টেমঃ
গ্রিলিং ফিড সিস্টেমটি একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে মিলিত একটি সুনির্দিষ্ট ফ্লেকিং সহ একটি টার্সাইট লেপযুক্ত ডাবল-ভি ট্র্যাক, সুনির্দিষ্ট গ্রিলিং স্ক্রু,এবং মসৃণ গতির জন্য মাইক্রো-স্টিপার বা সার্ভোমোটর মোটর, চমৎকার পুনরাবৃত্তিযোগ্যতা এবং দীর্ঘ ট্র্যাক জীবন।
