পণ্যের বিবরণ:
প্রদান:
|
| অক্ষ: | 3 | কন্ট্রোলার: | FANUC 0i-MD |
|---|---|---|---|
| মাত্রা: | 5.2mx 4.5mx 3.2m | খাওয়ানোর হার: | X/Y/Z: 24মি/মিনিট |
| মডেল: | গ্যান্ট্রি | অবস্থান নির্ভুলতা: | ±0.01 মিমি |
| পাওয়ার সাপ্লাই: | AC220v/380v | পুনরাবৃত্তিযোগ্যতা: | ±0.005 মিমি |
| সফটওয়্যার: | FANUC সিএনসি | স্পিন্ডেল মোটর: | এসি সার্ভো মোটর |
| টাকু গতি: | 24000rpm | টেবিলের আকার: | 2.৫ মি x ২.৫ মি |
| ভ্রমণ: | X: 2.5m; এক্স: 2.5 মি; Y: 2.5m; Y: 2.5 মি; Z: 1m জেড: 1 মি | প্রকার: | সিএনসি মেশিন |
| ওজন: | 15000 কেজি | ||
| বিশেষভাবে তুলে ধরা: | 220 ভোল্ট থ্রি অক্ষ সিএনসি মেশিন,তিন অক্ষ CNC মেশিন উল্লম্ব,ইন্ডাস্ট্রিয়াল গ্যান্ট্রি টাইপ ভেরিকাল মেশিনিং সেন্টার |
||

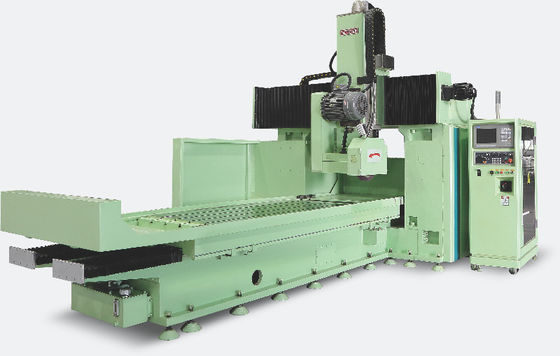

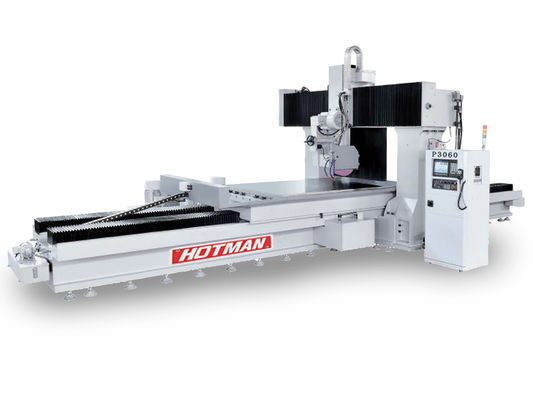

গ্যান্ট্রি সারফেস গ্রিলার P2060
1. উচ্চ শক্ততা / পুনরায় গ্রাইন্ডিংঃ
পৃষ্ঠ/কন্টুর/পৃষ্ঠ গঠনকারী গ্রাইন্ডিং
2. মেশিন টুল বৈশিষ্ট্যঃ
উচ্চ শক্ত কাঠামো
বিমানের দেহটি একটি সমন্বিত ডাবল ভি ট্র্যাক কাঠামো হিসাবে ডিজাইন করা হয়েছে। সমস্ত কাস্টিং উচ্চমানের castালাই লোহা থেকে তৈরি করা হয়, যা অভ্যন্তরীণ চাপ দূর করতে অ্যানিলড এবং বয়স্ক হয়।বক্স শরীরের কাঠামোগত অনমনীয়তা উন্নত করার জন্য শক্তিশালী পাঁজর দিয়ে সজ্জিত করা হয়.
লুব্রিকেশন সিস্টেম
উচ্চ নির্ভুলতা তৈলাক্তকরণ সিস্টেম মেশিনটি আরও স্থিতিশীল করে তোলে এবং পুনরায় মিলিং সহ্য করতে পারে। নির্ভুলতা ফিডিং সিস্টেমটি মিলিং দক্ষতা ব্যাপকভাবে উন্নত করে।
কাজের টেবিল
টেবিলের সামনে এবং পিছনে (এক্স অক্ষ) স্লাইড রেল, ডাবল ভি স্ট্রাকচার ডিজাইন ব্যবহার করে, অবিচ্ছিন্ন জোর করে তৈলাক্তকরণ, পরিধান এড়ানো, উচ্চ গতির নির্ভুলতা, উচ্চ পরিষেবা জীবন।
বল স্ক্রু
মেশিনটি সি 3 নির্ভুলতা বল স্ক্রু গ্রহণ করে, যা সরাসরি সার্ভোমোটর দ্বারা চালিত হয়।
3............
গ্রিলিং হুইলের প্রধান শ্যাফ্ট নিকেল-ক্রোমিয়াম খাদ ইস্পাত থেকে তৈরি, এবং তাপ চিকিত্সা, নির্ভুলতা গ্রিলিং এবং গতিশীল ভারসাম্য সংশোধন মাধ্যমে অভ্যন্তরীণ চাপ নির্মূল করা হয়।
গ্রাইন্ডিং হুইল ম্যান্ড্রেল গতিশীল চাপ যৌগিক তৈলাক্তকরণ নকশা গ্রহণ করে, যা একটি উচ্চতর তেল ফিল্ম সমর্থন চাপ গঠন করা সহজ। যখন এটি কাজের চাপের চেয়ে কম হয়,স্বয়ংক্রিয় চাপ সনাক্তকরণ সুইচ ম্যান্ড্রিল এবং তামা বেয়ারিং শ্যাফ্টের মধ্যে পারস্পরিক পরিধান এড়াতে abrasive চাকা খাদ শুরু প্রতিরোধ করবেউপরন্তু, তৈলাক্তকরণ তেলের তাপমাত্রা নিয়ন্ত্রণ শীতল ডিভাইস উচ্চ তাপমাত্রার কারণে তেলের সান্দ্রতা হ্রাস এড়াতে সংযুক্ত করা হয়, এইভাবে চাপের রক্ষণাবেক্ষণ প্রভাবিত।
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
|
প্রক্রিয়াকরণ ক্ষমতা
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
|
সর্বোচ্চ দূরত্ব দুইটি আঙুল |
মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
|
গ্রিলিং হুইল মাথা |
খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
|
মাথার ফ্রেম |
স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
পিছনের আসন |
স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
কাজের টেবিল |
Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
|
মোটর |
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
|
অন্যান্য |
মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
