পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা খাওয়ানোর গতি: | 0.01-0.2 মিমি/মিনিট | টেবিল গতি: | 0.1-3মি/মিনিট |
|---|---|---|---|
| নাকাল চাকা ব্যাস: | 6-200 মিমি | নাকাল চাকা খাওয়ানো মোটর ঘূর্ণন সঁচারক বল: | 1.5Nm |
| নাকাল চাকার গতি: | 32000 rpm | নাকাল চাকা খাওয়ানো মোটর শক্তি: | 0.75KW |
| টেবিল মোটর শক্তি: | 0.75KW | নাকাল চাকা খাওয়ানো মোটর পুনরাবৃত্তিযোগ্যতা: | 0.001 মিমি |
| এক্স/জেড অক্ষ খাওয়ানো মিনি. রেজোলিউশন: | 0.001 মিমি | সর্বোচ্চ ওয়ার্কটেবল ভ্রমণ: | 500 মিমি |
| এক্স-অক্ষের ফিডিং গতি: | 0.১-১৫ | ||
| বিশেষভাবে তুলে ধরা: | উচ্চ নির্ভুলতা অভ্যন্তরীণ গ্রাইন্ডিং মেশিন,বড় আকারের অভ্যন্তরীণ গ্রাইন্ডিং মেশিন,সিএনসি অভ্যন্তরীণ গ্রিলিং মেশিন |
||

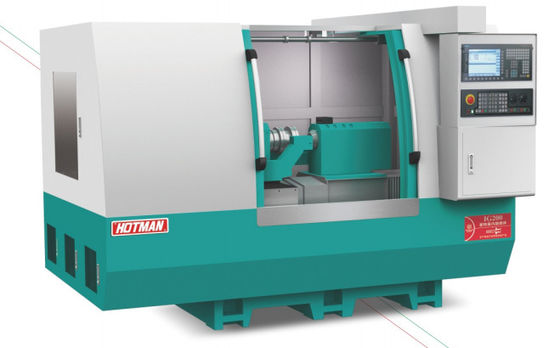

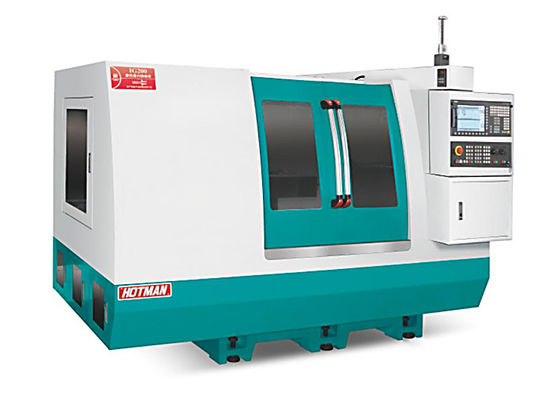

উচ্চ নির্ভুলতা CNC অভ্যন্তরীণ গ্রাইন্ডিং মেশিন বড় আকারের জন্য, অতিরিক্ত গ্রাইন্ডিং ভলিউম ওয়ার্কপিস
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স্ক দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, যথার্থতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2একটি স্বয়ংক্রিয় কেন্দ্রীভূত তৈলাক্তকরণ ব্যবস্থা মেশিনের রৈখিক গাইড এবং বল স্ক্রুগুলিকে অবিচ্ছিন্নভাবে তৈলাক্ত করে, যা দীর্ঘায়িত পরিষেবা জীবন এবং উচ্চ নির্ভুলতা নিশ্চিত করে।শীতল সিস্টেম মেশিন শরীরের সঙ্গে পৃথক করা হয়, যা কম্পন দূর করে এবং তাপ বিকিরণকে সাহায্য করে।

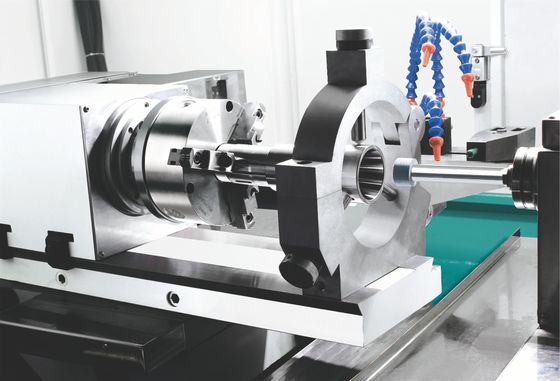

3. গ্রিলিং হুইল স্পিন্ডল উচ্চ গতি, উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তা, কম কম্পন, কম শব্দ এবং কম তাপমাত্রা বৃদ্ধি বৈশিষ্ট্য সঙ্গে একটি বৈদ্যুতিক স্পিন্ডল গ্রহণ করে।ড্রাইভিং সিস্টেমটি একটি জল শীতল সিস্টেম দ্বারা শীতল করা হয় যাতে নিশ্চিত হয় যে গ্রাইন্ডিং হুইল হেডস্টক সর্বদা তাপীয়ভাবে স্থিতিশীল অবস্থায় কাজ করে, গ্রিলিং হুইলকে আরও স্থিতিশীল করে তোলে এবং কাজের দক্ষতা দ্বিগুণ হয়। প্রক্রিয়াকরণের প্রয়োজন অনুযায়ী, 24000-60000rpm এর বিভিন্ন গতির বৈদ্যুতিক স্পিন্ডলগুলি ঐচ্ছিক;গভীর অভ্যন্তরীণ বৃত্তের সঙ্গে workpieces জন্য, একটি ইন্টিগ্রেটেড স্পিন্ডল সুনির্দিষ্ট গ্রাইন্ডিং অর্জনের জন্য কাস্টমাইজ করা যেতে পারে।
4এটি জার্মান সিমেন্স সিএনসি সিস্টেম গ্রহণ করে এবং আরও বিকাশ লাভ করেছে।এটিতে একটি ব্যবহারকারী-বান্ধব মানব-মেশিন ডায়লগ অপারেশন ইন্টারফেস রয়েছে এবং এটি সিমেন্সের উচ্চ-কার্যকারিতা সার্ভো মোটর দিয়ে সজ্জিত, যা সরঞ্জাম সিএনসি সিস্টেম এবং ট্রান্সমিশন সিস্টেম ভাল সামঞ্জস্যপূর্ণতা আছে তোলে. এটি স্বয়ংক্রিয় বালি ড্রেসিং এবং স্বয়ংক্রিয় অফসেট ফাংশন আছে,যা ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে.
5. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
6. গ্রাইন্ডিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যেতে পারে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
7. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
8.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| পয়েন্ট | ইউনিট | আইজি১৫০ | আইজি২০০ | আনুষাঙ্গিক | |
|
প্রক্রিয়াকরণ ক্ষমতা |
গ্রাইন্ডিং ব্যাসার্ধ পরিসীমা | মিমি | Ø6-Ø150 | Ø6-Ø200 |
● গ্রাইন্ডিং কুলিং ডিভাইস ● ডায়মন্ড ড্রেসিং পেন ● কোণ সামঞ্জস্যের টেবিল ● সরঞ্জাম বাক্স এবং সরঞ্জাম ● স্পিন্ডল গ্রাইন্ডিং হুইল অ্যাডাপ্টার ● উচ্চ গতির পিচিং স্পিন্ডল ● বেসিক অ্যাডজাস্টমেন্ট ব্লক
বিশেষ আনুষাঙ্গিক ● হাইড্রোলিক থ্রি-জোয়াক চক 6 " ● সি হুক ফ্ল্যাঞ্জ 6 " ● 30000rpm যান্ত্রিক স্পিন্ডল, বিভিন্ন গতির বৈদ্যুতিক স্পিন্ডল ● স্বয়ংক্রিয় অভ্যন্তরীণ ব্যাসার্ধ পরিমাপ যন্ত্র |
| গ্রাইন্ডিং ডিপ h | মিমি | 150 | 170 | ||
| গ্রিলিং ওয়ার্কপিসের সর্বাধিক বাইরের ব্যাসার্ধ | এম এম ই | 220 | 220 | ||
| কাজের পৃষ্ঠের ব্যাসার্ধ | এম এম | 380 | 400 | ||
| ইনস্টলযোগ্য চকের স্পেসিফিকেশন | 6′′ হাইড্রোলিক/ম্যানুয়াল চাক | 6′′ হাইড্রোলিক/ম্যানুয়াল চাক | |||
| বিছানার পাশের বাক্সের ঘূর্ণন কোণ | ডিগ | সামনের দিক 2/পিছনের দিক 15 | সামনে ২/পিছনে ২০ | ||
|
সিলিং চাকা স্পিন্ডল পরামিতি |
অভ্যন্তরীণ গর্ত গ্রিলিং স্পিন্ডল শক্তি | কেডব্লিউ | 1.5 | 7.5 | |
| অভ্যন্তরীণ গর্ত গ্রিলিং স্পিন্ডল গতি | rpm | 20000 মেকানিক্যাল স্পিন্ডল | বৈদ্যুতিক স্পিন্ডল ঘূর্ণন ক্ষমতা ঐচ্ছিক | ||
|
হেডস্টক স্পিন্ডল পরামিতি |
স্পিন্ডল গতি | rpm | ৫০-১৫০০ | ৫০-১৫০০ | |
| স্পিন্ডল ফর্ম | স্লিভ কাঠামো বহনকারী স্পিন্ডল | স্লিভ কাঠামো বহনকারী স্পিন্ডল | |||
| ট্যাপার হোল স্পেসিফিকেশন | এমটি-৫ | এমটি-৫ | |||
| স্পিন্ডল ড্রাইভ পদ্ধতি | সার্ভো মোটর | সার্ভো মোটর | |||
|
এক্স অক্ষ (ওয়ার্কপিসের স্পিন্ডল) |
এক্স-অক্ষের ফিড ভ্রমণ | এম এম | 410 | 410 | |
| এক্স-অক্ষ দ্রুত গতি গতি | মিমি/ মি | 0.১-১০ | 0.১-১০ | ||
| এক্স-অক্ষ ফিড মিনি রিসোলিউশন | এম এম | 0.001 | 0.001 | ||
| এক্স-অক্ষ সার্ভো মোটর শক্তি | kw | 2.2 | 2.2 | ||
|
Z অক্ষ (কাজের টেবিল) |
Z-অক্ষ দ্রুত গতি গতি | মিমি/ মি | 0.১-১০ | 0. ১-১০ | |
| Z-অক্ষ ক্ষুদ্রতম ফিড রেজোলিউশন | এম এম | 0.001 | 0.001 | ||
| সর্বাধিক চলমান পরিসীমা | এম এম | 540 | 410 | ||
| Z-অক্ষ সার্ভো মোটর শক্তি | কেডব্লিউ | 2.2 | 2.2 | ||
|
মোটর |
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 7.5 | 7. ৫ | |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | 2.2 | ||
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | 2.2 | ||
| হেডস্টক স্পিন্ডল মোটর (সার্ভো) | কেডব্লিউ | 1.5 | 1. ৫ | ||
| শীতল জল পাম্প মোটর | কেডব্লিউ | 0.75 | 0.75 | ||
| লুব মোটর | কেডব্লিউ | ১/৪ | ১/৪ | ||
| অন্যান্য | মেশিনের আকার (L × W × H) | এম এম | ২৪০০ × ১৯৩০ × ১৭৯০ | ২৪০০ × ১৯৩০ × ১৭৯০ | |
| জি.ডব্লিউ (প্রায়) | কেজি | 3500 | 4000 | ||
পণ্যের বর্ণনাঃ
অভ্যন্তরীণ গ্রাইন্ডার মেশিনটি এমন একটি সরঞ্জামের অপরিহার্য টুকরো যা শিল্প ক্রিয়াকলাপগুলির জন্য প্রয়োজনীয় যথার্থ গ্রাইন্ডিং এবং উপাদানগুলির সমাপ্তি প্রয়োজন।একটি গ্রিলিং হুইল ব্যাসার্ধ 200mm, এবং 50-200mm থেকে workpiece আকার পরিসীমা, অভ্যন্তরীণ গ্রাইন্ডার মেশিন 100kg পর্যন্ত ওজন workpieces হ্যান্ডল করতে সক্ষম।গ্রাইন্ডিং হুইল খাওয়ানোর মোটর গতি 50-1000rpm থেকে নিয়ন্ত্রিত হতে পারে, এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। অভ্যন্তরীণ গ্রাইন্ডার মেশিনে একটি অভ্যন্তরীণ গ্রাইন্ডার সমন্বয় এবং অভ্যন্তরীণ গ্রাইন্ডিং প্রক্রিয়া রয়েছে,ব্যবহারকারীদের সুনির্দিষ্ট এবং নির্ভুল অংশ তৈরি করতে সক্ষম করে.
HOTMAN এর অভ্যন্তরীণ গ্রাইন্ডার মেশিন IG200 হল পেশাদার ব্যবহারের জন্য ডিজাইন করা একটি নির্ভুল অভ্যন্তরীণ গ্রাইন্ডিং প্রক্রিয়া। এটিতে একটি সিই শংসাপত্র রয়েছে যা এর উচ্চ মানের নিশ্চিত করে।এই পণ্যের জন্য ন্যূনতম অর্ডার পরিমাণ 1 এবং দাম 3. এটি একটি কাঠের বাক্সে প্যাকেজ করা হয় এবং ডেলিভারি সময় 60 দিন। পেমেন্ট শর্তাবলী টি / টি। গ্রিলিং হুইল ফিডিং মোটর গতি 50-1000rpm এবং টেবিলের আকার 400mm এর মধ্যে।গ্রাইন্ডিং হুইল গতি 1400rpm হয়, গ্রিলিং হুইল ব্যাসার্ধ 200mm এবং গ্রিলিং হুইল ফিডিং মোটর টর্ক 1.5N.m হয়।
অভ্যন্তরীণ গ্রাইন্ডার মেশিন IG200 একটি নির্ভরযোগ্য এবং সুনির্দিষ্ট অভ্যন্তরীণ গ্রাইন্ডিং সিস্টেমের প্রয়োজন তাদের জন্য নিখুঁত সরঞ্জাম। এটি ব্যবহার করা সহজ এবং একটি শক্তিশালী মোটর আছে।মেশিনটি অত্যন্ত টেকসই এবং মসৃণ অপারেশন প্রদান করেএটি বিভিন্ন প্রয়োগের জন্য উপযুক্ত যেমন পিচিং, হোনিং, পলিশিং এবং আরও অনেক কিছু। এর উচ্চ মানের উপাদান এবং নির্ভরযোগ্য কর্মক্ষমতা সহ,আপনি নিশ্চিত হতে পারেন যে আপনি আপনার অর্থের জন্য সর্বোত্তম মূল্য পাচ্ছেন.
HOTMAN এর অভ্যন্তরীণ গ্রাইন্ডার মেশিন IG200 হল যারা সেরা অভ্যন্তরীণ গ্রাইন্ডিং সিস্টেমের প্রয়োজন তাদের জন্য একটি নির্ভরযোগ্য এবং সুনির্দিষ্ট সরঞ্জাম। এটি ব্যবহার করা সহজ, শক্তিশালী এবং টেকসই। এর সিই শংসাপত্রের সাথে, এটি একটি শক্তিশালী এবং শক্তিশালী মেশিন যা একটি ভাল মেশিনের সাথে কাজ করে।আপনি নিশ্চিত হতে পারেন যে এটি সর্বোচ্চ মানের. ন্যূনতম অর্ডার 1 এবং মূল্য 3। এটি একটি কাঠের বাক্সে প্যাকেজ করা হয় এবং ডেলিভারি সময় 60 দিন। পেমেন্ট শর্ত T / T হয়।গ্রিলিং হুইল খাওয়ানোর মোটর গতি 50-1000rpm মধ্যে এবং টেবিল আকার 400mm হয়গ্রিলিং হুইল গতি 1400rpm, গ্রিলিং হুইল ব্যাসার্ধ 200mm এবং গ্রিলিং হুইল খাওয়ানো মোটর টর্ক 1.5N.m হয়।
HOTMAN এর অভ্যন্তরীণ গ্রাইন্ডার মেশিন IG200 একটি নির্ভরযোগ্য এবং সুনির্দিষ্ট অভ্যন্তরীণ গ্রাইন্ডিং সিস্টেম প্রয়োজন যারা জন্য নিখুঁত হাতিয়ার। এটি ব্যবহার করা সহজ এবং একটি শক্তিশালী মোটর আছে।মেশিনটি অত্যন্ত টেকসই এবং মসৃণ অপারেশন প্রদান করেএর উচ্চমানের উপাদান এবং নির্ভরযোগ্য পারফরম্যান্সের সাথে, আপনি নিশ্চিত হতে পারেন যে আপনি আপনার অর্থের জন্য সর্বোত্তম মূল্য পাচ্ছেন।
আমরা উচ্চ মানের অভ্যন্তরীণ গ্রাইন্ডার সমাবেশের জন্য উন্নত অভ্যন্তরীণ গ্রাইন্ডিং মেশিনের সাথে অভ্যন্তরীণ গ্রাইন্ডার সিস্টেম সরবরাহ করি।
অভ্যন্তরীণ গ্রাইন্ডার মেশিনের প্যাকেজিং এবং শিপিংঃ
