পণ্যের বিবরণ:
প্রদান:
|
| কন্ট্রোলার: | FANUC 0i-TD | সর্বোচ্চ টার্নিং ব্যাস: | 200 মিমি |
|---|---|---|---|
| সর্বোচ্চ টার্নিং দৈর্ঘ্য: | 500 মিমি | পণ্যের নাম: | যথার্থ CNC লেদ |
| টাকু মোটর শক্তি: | 7.5 কিলোওয়াট | টাকু গতি: | 6000RPM |
| টেইলস্টক টেপার: | Mt4 | Tailstock ভ্রমণ: | 200 মিমি |
| টুল ম্যাগাজিন ক্ষমতা: | 12 পিসি | টুল শ্যাঙ্ক: | বিটিআই |
| X/Z অক্ষ ফিড রেট: | 10/15মি/মিনিট | এক্স/জেড অক্ষ দ্রুত ট্র্যাভার্স: | 20/30মি/মিনিট |
| X/Z অক্ষ ভ্রমণ: | 200/300 মিমি | কাঠামো: | ফ্ল্যাট বেড লেদ |
| শীতল সিস্টেম: | এয়ার কুলিং | মেশিনের ধরন: | সিএনসি লেদ |
| বিশেষভাবে তুলে ধরা: | ভারী কাটিং সিএনসি টার্ন মেশিন,সার্ভো প্রোগ্রামযোগ্য টেইলসিট সিএনসি টার্ন মেশিন,মোটরযুক্ত স্পিন্ডল সিএনসি টার্ন মেশিন |
||
সিএনসি টার্ন মেশিনসার্ভো-প্রোগ্রামযোগ্য টেইলসিট এবং মোটরযুক্ত স্পিন্ডল সহ ভারী কাটিংয়ের জন্য

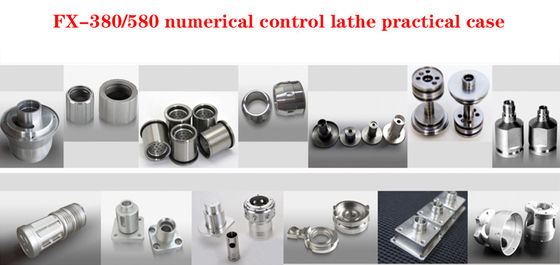

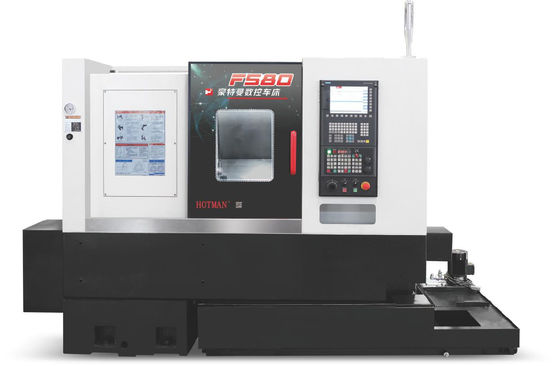

সিএনসি টার্ন মেশিন F580 একটি পূর্ণ বৈশিষ্ট্যযুক্ত সিএনসি টার্ন যা উচ্চ গতি, উচ্চ অনমনীয়তা এবং উচ্চ নির্ভুলতা একীভূত করে।এটি বিভিন্ন শিল্প যেমন অটোমোবাইলের মধ্যে ছোট এবং মাঝারি আকারের যথার্থ অংশগুলির উচ্চ দক্ষতার প্রক্রিয়াকরণের চাহিদা ব্যাপকভাবে পূরণ করতে পারে, ইলেকট্রনিক্স, হোম অ্যাপ্লায়েন্স, এয়ারস্পেস, ছাঁচ, যন্ত্রপাতি এবং মিটার।

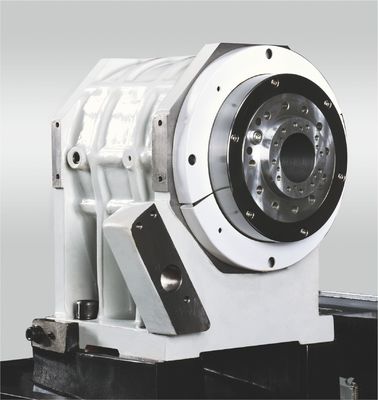

স্পিন্ডলঃ স্পিন্ডল উচ্চ ক্ষমতা, উচ্চ টর্ক, উচ্চ গতি, উচ্চ নির্ভুলতা স্পিন্ডল কাঠামো গ্রহণ করে,এনএসকে উচ্চ নির্ভুলতা পি 4 স্তরের বিয়ারিং এবং দক্ষিণ কোরিয়ার স্যামচেন-লি 8-ইঞ্চি সলিড চক সিলিন্ডার দিয়ে সজ্জিত যাতে ভাল প্রক্রিয়াজাতকরণের নির্ভুলতা এবং দক্ষতা নিশ্চিত হয়.
টাওয়ারঃ ১২ পজিশনের ড্রাম-আকৃতির টাওয়ারটি গতি নিশ্চিত করতে সার্ভো মোটর সূচক, আর্ক আকৃতির গিয়ার পজিশনিং এবং হাইড্রোলিক ক্ল্যাম্পিং কাঠামো গ্রহণ করে,সরঞ্জাম পরিবর্তনের বিনিময় নির্ভুলতা এবং অনমনীয়তা.
এক্স/জেড ড্রাইভঃ এক্স/জেড অক্ষটি THK C3 গ্রেডের সুনির্দিষ্ট বল স্ক্রু দ্বারা চালিত হয় এবং THK P গ্রেডের লিনিয়ার গাইডগুলির সাথে মেলে, যার ভাল গতিশীল বৈশিষ্ট্য রয়েছে।এক্স এবং জেড অক্ষের দ্রুত চলমান গতি যথাক্রমে 30m/min এবং 36m/min.
1. ভারী কাটিংঃ উচ্চ অনমনীয়তা স্পিন্ডল এবং টুল টাওয়ার
2.F580A সার্ভো-প্রোগ্রামাবল টেইল সিট সহ
● স্পিন্ডল লেয়ারটি আমদানি করা প্রিপ্রেসড উচ্চ-নির্ভুলতা কোভাল বল লেয়ার গ্রহণ করে, যা স্পিন্ডলকে উচ্চ অনমনীয়তা এবং নির্ভুলতা দেয়।
●নিখুঁত সূচক সহ ইন্টিগ্রেটেড কাটার টাওয়ার,কাটার টাওয়ার এবং স্লাইডিং স্যাডল ঢালাই প্রক্রিয়াজাতকরণ সময় হস্তক্ষেপ প্যাটার্ন বৃদ্ধি করার জন্য শক্তিশালী করা হয়. কাটিয়া কর্মক্ষমতা আরও উন্নত।
● মেশিন টুলের গাইড রেল প্রসারিত করুন, লিড স্ক্রু এর ব্যাস বৃদ্ধি করুন, মেশিন টুলের কাটিয়া অনমনীয়তা আরও উন্নত করুন, ভারী কাটিয়া প্রক্রিয়াকরণের জন্য আরও অনুকূল।
● সার্ভো প্রোগ্রামযোগ্য টেলসিট, স্ট্যান্ডার্ড লাইভ সেন্টার (বিকল্পভাবে অন্তর্নির্মিত ঘোরানো আস্তিন) ।
ডিভাইসের বর্ণনাঃ
শরীর এবং উপাদানগুলি মিলহানার উচ্চমানের কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স্ক দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, যথার্থতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
মেশিন গাইড রেল এবং যথার্থ বল স্ক্রুগুলি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা দীর্ঘতর পরিষেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য অবিচ্ছিন্নভাবে তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রিলিং সিস্টেম দিয়ে সজ্জিত, এবং দ্বিতীয় উন্নয়ন, মানুষ-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক ঐচ্ছিক সরঞ্জাম থেকে পছন্দ করে নিন সঙ্গে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
গ্রাইন্ডিং ফিড সিস্টেমটি একটি ভি এবং একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং সি 3 স্তরের নির্ভুলতা গ্রাইন্ডিং বল স্ক্রু সহ হস্তনির্মিত নির্ভুলতা ফালি থেকে সমতল ট্র্যাক নিয়ে গঠিত,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।
স্ট্যান্ডার্ড কনফিগারেশন হিসাবে সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ। সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ F580 | |
| টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 500 |
সর্বোচ্চ প্রক্রিয়াকরণ ব্যাসার্ধ | মিমি | 350 | |
| সর্বোচ্চ প্রক্রিয়াকরণের দৈর্ঘ্য | মিমি | 530 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | 200 | |
| স্পিন্ডল সর্বোচ্চ গতি | rpm | 4500 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
| খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
মাথার ফ্রেম | স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
পিছনের আসন | স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
কাজের টেবিল | Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
| গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
| মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
F580M সার্ভো-প্রোগ্রামযোগ্য টেইলসিট/পাওয়ার কাটার টাওয়ার সহ
●বিএমটি৫৫ পাওয়ার টুল হোল্ডার ইন্টারফেস, টার্ন-ফ্রিলিং কম্পোজিট মেশিনিং অর্জনের জন্য।
● উচ্চ গতির, উচ্চ নির্ভুলতা অন্তর্নির্মিত মোটরযুক্ত স্পিন্ডল সহ স্পিন্ডল, মধ্যবর্তী ট্রান্সমিশন প্রক্রিয়া বাতিল করুন, উচ্চ গতির অপারেশনের সময় কম্পন এবং তাপ পরিবর্তন হ্রাস করুন,যন্ত্রের নির্ভুলতা এবং চমৎকার পৃষ্ঠের রুক্ষতা নিশ্চিত করুন.
● স্বয়ংক্রিয় ইনস্টলেশন ইন্টারফেস সংরক্ষিত, একটি স্বয়ংক্রিয় উত্পাদন লাইনে দ্রুত এবং সহজ প্রসারিত।
●সম্পূর্ণ বন্ধ সুরক্ষা, 70 কেজি উচ্চ চাপ জল সিস্টেমের সাথে সজ্জিত করা যেতে পারে।
● সার্ভো প্রোগ্রামযোগ্য টেলসিট, স্ট্যান্ডার্ড লাইভ সেন্টার (বিকল্পভাবে অন্তর্নির্মিত ঘোরানো আস্তিন) ।
● স্পিন্ডলটি উচ্চ নির্ভুলতা ইন্টারপোলেশন মেশিনিং এবং উচ্চ নির্ভরযোগ্য কোণীয় অবস্থান উপলব্ধি করতে এনকোডার দিয়ে সজ্জিত।
