পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | 6-150 মিমি | নাকাল চাকা গর্ত ব্যাস: | 20 মিমি |
|---|---|---|---|
| নাকাল চাকা মোটর শক্তি: | 0.75KW | নাকাল চাকা মোটর গতি: | 2800r/মিনিট |
| নাকাল চাকা মোটর ভোল্টেজ: | ২২০ ভোল্ট | নাকাল চাকার গতি: | 3000RPM |
| নাকাল চাকার পুরুত্ব: | 20 মিমি | শক্তি: | 2.২ কিলোওয়াট |
| গতি: | 2800r/মিনিট | টেবিলের আকার: | 400 মিমি |
| টেবিল গতি: | 2-20 মি/মিনিট | টেবিল ভ্রমণ: | ৩০০ এমএম |
| ভোল্টেজ: | ২২০ ভোল্ট | ওজন: | 400 কেজি |
| হুইলহেড সুইভেল অ্যাঙ্গেল: | ±30° | নেট ওজন: | 1500 কেজি |
| ওয়ার্কপিস ওজন: | ১০০ কেজি | ওয়ার্কপিসের ঘূর্ণন গতি: | 50rpm |
| টেবিল মোটর শক্তি: | 0.75KW | নাকাল চাকা মোটর: | 7.5 কিলোওয়াট |
| হুইলহেড মোটর পাওয়ার: | 2.২ কিলোওয়াট | ঘনত্ব: | ৫০ হার্জ |
| পাওয়ার সোর্স: | বৈদ্যুতিক | ওয়ার্কপিস আকার: | 50-200 মিমি |
| টেইলস্টক টেপার: | MT-3 | আকার: | 1300*1300*1700 মিমি |
| বিশেষভাবে তুলে ধরা: | ছোট অভ্যন্তরীণ ব্যাসার্ধের অভ্যন্তরীণ গ্রাইন্ডার,150 মিমি ব্যাসার্ধের অভ্যন্তরীণ গ্রাইন্ডার,মাল্টিফাংশনাল গ্রাইন্ডিং সিস্টেম অভ্যন্তরীণ গ্রাইন্ডার |
||

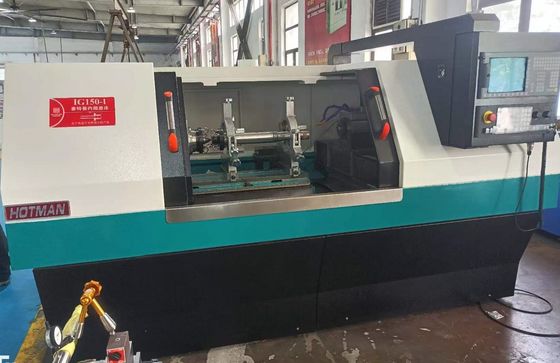

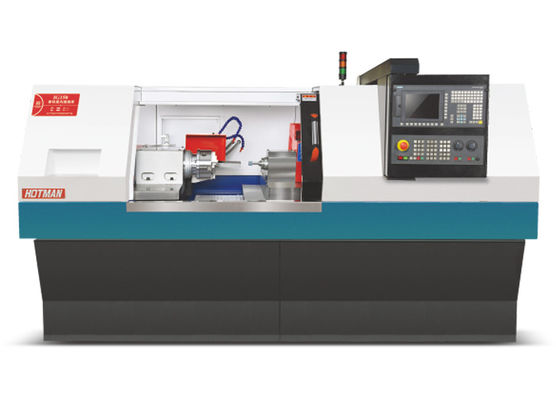

ছোট অভ্যন্তরীণ ব্যাসার্ধের জন্য অভ্যন্তরীণ গ্রাইন্ডার 150 মিমি কম, মাল্টিফাংশনাল গ্রাইন্ডিং সিস্টেম
মেশিন টুল সঠিকতাঃ
মেশিন টুল নির্ভুলতা পরীক্ষা তালিকা (অন্তর্ভুক্ত)
হটম্যানের ডিফারেনশিয়াল গ্রিলিং মেশিন দ্বারা গ্রিলিং (গ্রিলিং) করার পরে, নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিতঃ (বিভিন্ন উপকরণগুলির জন্য বিভিন্ন গ্রিলিং হুইল ব্যবহার করা উচিত)
| না, না। | মডেল | ওয়ার্ক পিস | গোলাকারতা | রুক্ষতা |
| 1. | IC150 | স্ট্যান্ডার্ড নমুনা | ≤0.002 মিমি | ≤Ra0.25 |
দ্রষ্টব্যঃ রুক্ষ গ্রাইন্ডিং (সাধারণত গ্রাইন্ডিং পরিমাণ 0.02 ~ 0.05mm); সূক্ষ্ম গ্রাইন্ডিং (সাধারণত গ্রাইন্ডিং পরিমাণ 0.005 ~ 0.015mm)
ডিভাইসের বর্ণনাঃ
শরীর এবং উপাদানগুলি মিলহানার উচ্চমানের কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স্ক দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা অবিচ্ছিন্নভাবে তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

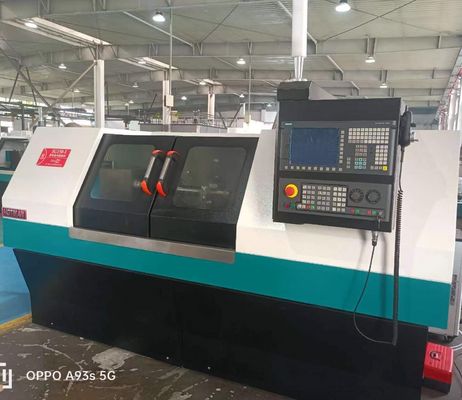

সিমেন্স 828 ডি সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন দিয়ে সজ্জিত, অনেক অপশনাল সরঞ্জাম নির্বাচন করতে।
গ্রিলিং ফিড সিস্টেমটি একটি ভি এবং একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং সি 3 স্তরের সুনির্দিষ্ট গ্রিলিং বল স্ক্রু সহ হস্তনির্মিত সুনির্দিষ্ট ফাটল থেকে সমতল ট্র্যাক নিয়ে গঠিত,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.

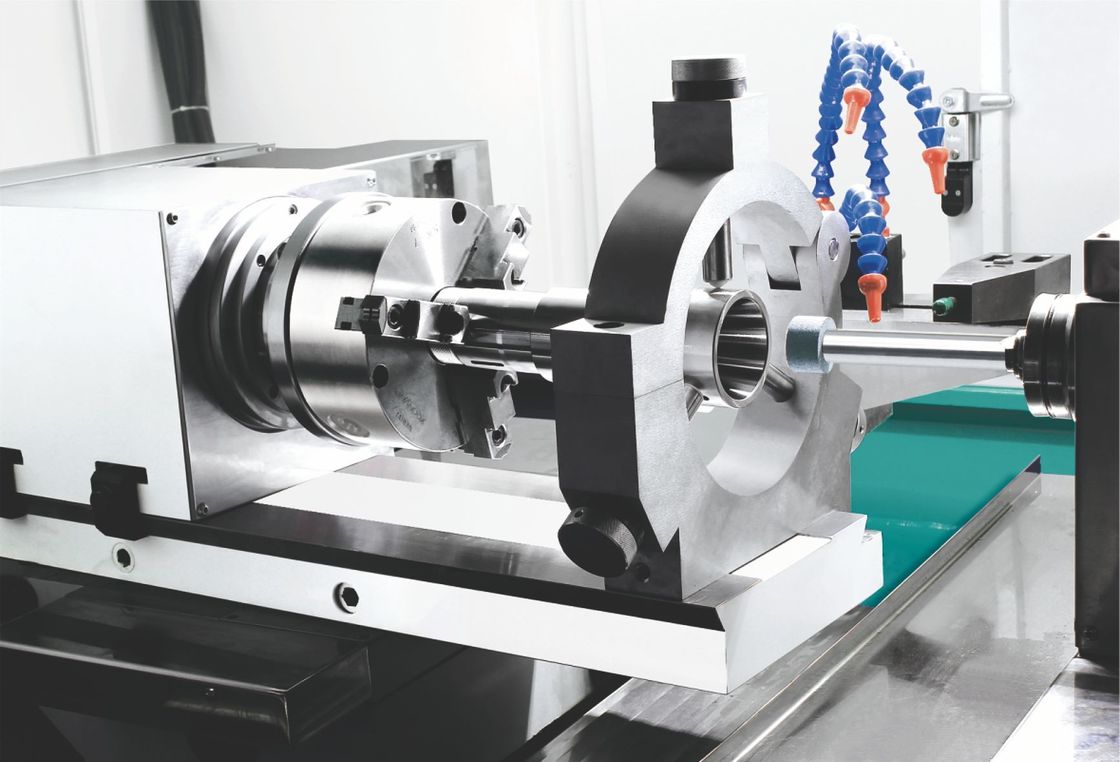

পিছনের আসনটি উভয়ই শক্ত এবং দৃust় হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য ঢালাই লোহার দেহে ইনকর্স্ট করা একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে.
স্ট্যান্ডার্ড কনফিগারেশন হিসাবে সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ। সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ IG150 | |
| টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | ০-১৫০ |
সর্বোচ্চ দূরত্ব | মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
| খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
মাথার ফ্রেম | স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
পিছনের আসন | স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
কাজের টেবিল | Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
| গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
| মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
