পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | ৩০০ এমএম | নাকাল চাকার গতি: | 3000RPM |
|---|---|---|---|
| নাকাল চাকা টাকু কেন্দ্র উচ্চতা: | 150 মিমি | নাকাল চাকা টাকু মোটর শক্তি: | 7.5 কিলোওয়াট |
| নাকাল চাকা টাকু গতি: | 3000RPM | নাকাল চাকা টাকু টেপার: | মোর্স নং 5 |
| চাকা ব্যাস নিয়ন্ত্রণ: | 200-400 মিমি | চাকা মোটর শক্তি নিয়ন্ত্রণ: | 2.২ কিলোওয়াট |
| চাকার গতি নিয়ন্ত্রণ: | 20-200rpm | চাকার প্রস্থ নিয়ন্ত্রণ: | ৫০ মিমি |
| নাকাল চাকা ড্রাইভ: | এসি মোটর | মেশিনের ওজন: | 2200 কেজি |
| মেশিনের পরিসীমা (আকার): | 0.5-40 মিমি | ||
| বিশেষভাবে তুলে ধরা: | মাল্টিফাংশনাল সেন্টারলেস গ্রাইন্ডার,স্থিতিশীল কেন্দ্রবিহীন গ্রাইন্ডার,ইন্ডাস্ট্রিয়াল ম্যানুয়াল সেন্টারলেস গ্রাইন্ডার |
||

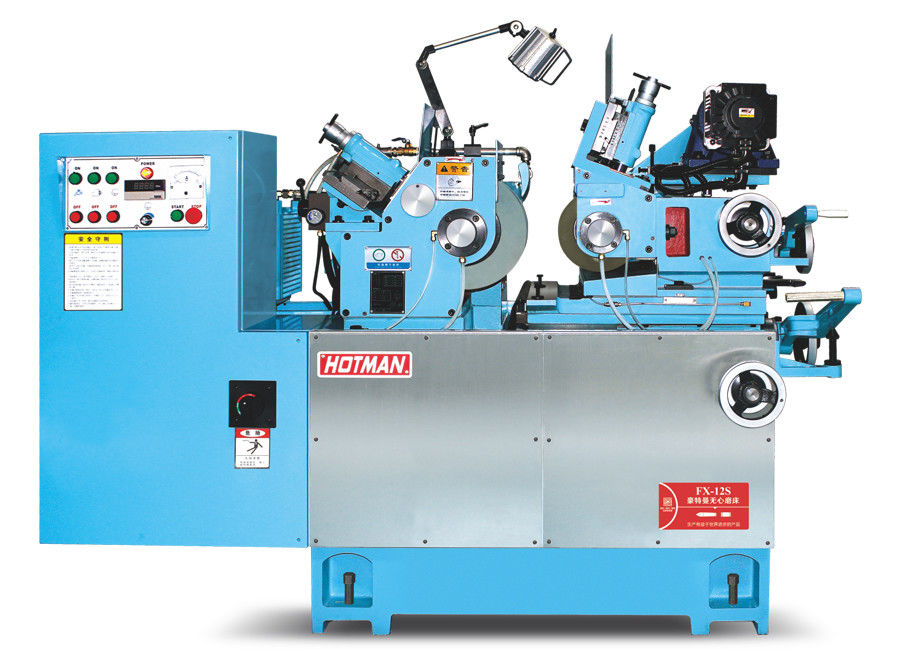

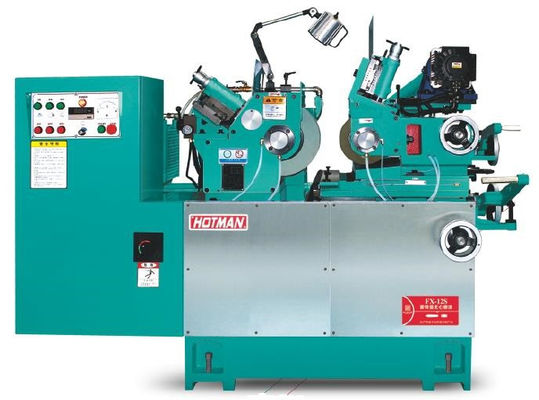

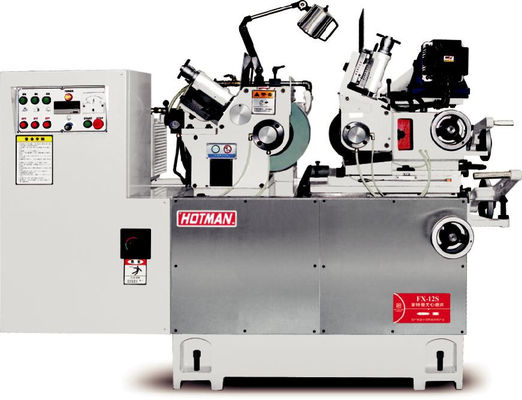

সেন্টারলেস গ্রাইন্ডার মাল্টিফাংশনাল স্থিতিশীল শিল্প ম্যানুয়াল ছোট আকারের গ্রাইন্ডিং মেশিন
সর্বোত্তম খরচ কর্মক্ষমতা
● ছোট পদচিহ্ন, কম অপারেটিং খরচ
●উচ্চ শক্ত কাঠামো, উচ্চ গোলাকারতা এবং সমাপ্তি অর্জন করতে পারে
● সুনির্দিষ্ট ম্যানুয়াল স্পাটুলা দীর্ঘমেয়াদী নির্ভুলতা এবং প্রক্রিয়াজাতকরণের স্থিতিশীলতা নিশ্চিত করে
●ছোটখাট খাদ্যের পরিমাণ:0.001 মিমি
●বিশেষ কাস্টম মেশিন মেশিনিং ব্যাসার্ধঃØ0.05~0.5mm
| না। |
প্রকল্প |
ইউনিট |
মডেল:এফ এক্স-১২এস |
| 1 |
মেশিনিং রেঞ্জ (দিয়াল) |
এমএম | 0.5-40 |
| 2 |
গ্রিলিং হুইল আকার (OD * W * OD) |
এমএম | Φ305*150*Φ120 |
| 3 |
চাকা আকার সামঞ্জস্য (OD * W * OD) |
এমএম | Φ205*150*Φ90 |
| 4 | গ্রাইন্ডিং হুইল গতি | RPM | ১৯৫০আরপিএম |
| 5 |
চাকা গতি সামঞ্জস্য (অনন্ত পরিবর্তনশীল গতি) |
RPM | ০-৩২০ |
| 6 |
গ্রিলিং হুইল ড্রাইভ মোটর |
কেডব্লিউ | 7.5 |
| 7 |
রেজল্যুশন হুইল মোটর (সার্ভো মোটর) |
কেডব্লিউ | 2.0 |
| 8 |
হাইড্রোলিক পাম্প মোটর চালায় |
কেডব্লিউ | ১ এইচপি |
| 9 |
শীতল পাম্প মোটর চালায় |
কেডব্লিউ | 0.১২৫ এইচপি |
| 10 |
রোল ফিডিং হ্যান্ড হুইল সামঞ্জস্য |
এমএম |
3.5/ RPM 0.02/ স্কেল |
| 11 |
রেজলিং হুইল ফাইন টিউনিং হ্যান্ড হুইল |
এমএম |
0.1/ থেকে 0.001/ স্কেল |
| 12 |
বেঞ্চ ফিড হ্যান্ড হুইল |
এমএম |
7/ RPM 0.05/ স্কেল |
| 13 |
টেবিল মাইক্রো-নিয়ন্ত্রণ হ্যান্ড হুইল |
এমএম |
0.2/ বাঁক 0.001/ স্কেল |
| 14 | ফিড হ্যান্ড হুইল ট্রিম করুন | এমএম |
1.5/ বিপ্লব 0.01/ স্কেল |
| 15 |
চাকা কাত কোণ সামঞ্জস্য করুন |
ডিগ | +৫° ০-৩° |
| 16 |
ঘূর্ণন কোণ সামঞ্জস্য করুন |
ডিগ | ±6° |
| 17 | যান্ত্রিক মাত্রা | এমএম | 1800×1400×1450 মিমি |
| 18 | প্যাকেজিং আকার | এমএম | ২৩৫০×১৬৫০×১৭৭০ মিমি |
| 19 | যান্ত্রিক ওজন | কেজি | ১৮০০ কেজি |
| 20 | প্যাকেজিং ওজন | কেজি | ২০০০ কেজি |
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম
প্রধান শ্যাফ্টটি এসএনসিএম -২১ এইচ অ্যালগ্রি স্টিলের তৈরি, টেম্পারিং, কার্বুরাইজিং তাপ চিকিত্সা এবং তারপরে কম্পিউটার নিয়ন্ত্রিত ক্রিওজেনিক চিকিত্সার পরে, এর পৃষ্ঠের কঠোরতা এইচআরসি -62 ° এর উপরে,একক কার্যকর শক্তিকরণ স্তর 1 পর্যন্ত.5 মিমি উপরে। FX-12S স্পিন্ডল গতিশীল তেল ফিল্ম স্পিন্ডল গ্রহণ করে।
3.চাকা ড্রাইভ সিস্টেম সামঞ্জস্য করুনঃ
সমন্বয় চাকা স্পিন্ডলের ড্রাইভিং মোটর তাইওয়ানের YAS KAWA সার্ভো মোটর গ্রহণ করে, এবং FX-12S গতি নিয়ন্ত্রণ 0 ~ 320rpm সর্বোত্তম রৈখিক গতি সামঞ্জস্য করতে।যখন সামঞ্জস্য চাকা বাইরের ব্যাস পরিবর্তন, রৈখিক গতি এখনও একই বজায় রাখতে পারেন, যা যন্ত্রপাতি workpiece এর যথার্থতা এবং সমাপ্তি নিশ্চিত এবং সেরা পণ্য আউট grinds।
সার্ভো মোটরটি দক্ষতার সাথে ডিজাইন করা হয়েছে এবং সামঞ্জস্যের চাকা বাক্সে ইনস্টল করা হয়েছে এবং সরাসরি সিঙ্ক্রোন বেল্ট দ্বারা চালিত হয়,যা একই সময়ে গ্রাইন্ডিং যখন সমন্বয় চাকা সঙ্গে কাত কোণ আঘাত করতে ব্যবহার করা যেতে পারে, যাতে দুটি বেল্ট হুইল সবসময় সমান্তরাল হয়,যা পুরাতন ধরনের কেন্দ্রহীন গ্রাইন্ডারের চেইন মাল্টি-সেকশন ট্রান্সমিশন এবং চেইন এঙ্গেল দ্বারা আনা অনেক প্রতিকূল প্রভাব দ্বারা সৃষ্ট ইনার্টিয়া ক্ষতি অতিক্রম করে, এবং চেইন এবং জিপার স্প্রিংয়ের ঘন ঘন প্রতিস্থাপন এড়ায়।
4. প্রধান শ্যাফ্ট সার্কুলার তেল সিস্টেমঃ
স্পিন্ডল স্বয়ংক্রিয় তৈলাক্তকরণ সার্কুলার তেল (সিনিয়র স্পিন্ডল তেল 10 #) এবং তেল চাপ ড্রেসিং ডিভাইস একই তেল পাম্প, বহিরাগত তেল ট্যাংক, পরিষ্কার এবং তেল পরিবর্তন করা সহজ,ডাবল সার্কিট ডিভাইস ফিল্টারের মাধ্যমে স্পিন্ডল সার্কুলেশন তেল এবং চাপ নিয়ন্ত্রক দিয়ে সজ্জিত, স্পিন্ডলের জীবন নিশ্চিত করার জন্য।
