পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | 200 মিমি | নাকাল চাকা মোটর কুলিং পদ্ধতি: | এয়ার কুলিং |
|---|---|---|---|
| নাকাল চাকা মোটর বর্তমান: | 4A | নাকাল চাকা মোটর দক্ষতা: | ৯০% |
| নাকাল চাকা মোটর ফ্রিকোয়েন্সি: | ৫০ হার্জ | নাকাল চাকা মোটর জীবন: | 10000ঘ |
| নাকাল চাকা মোটর শব্দ স্তর: | 60db | নাকাল চাকা মোটর শক্তি: | 2.2KW |
| নাকাল চাকা মোটর পাওয়ার ফ্যাক্টর: | 0.8 | নাকাল চাকা মোটর সুরক্ষা স্তর: | IP54 |
| নাকাল চাকা মোটর গতি: | ১৪২০ টারপিএম | নাকাল চাকা মোটর ঘূর্ণন সঁচারক বল: | 2.5Nm |
| নাকাল চাকা মোটর ভোল্টেজ: | 380v | নাকাল চাকার গতি: | 4500rpm |
| মডেল: | CNC টুল গ্রাইন্ডিং মেশিন | ||
| বিশেষভাবে তুলে ধরা: | আইপি 54 সিএনসি বোর গ্রিলিং মেশিন,2.২ কেডব্লিউ সিএনসি বোর গ্রিলিং মেশিন,মাল্টিফাংশনাল সিএনসি টুল গ্রাইন্ডার |
||

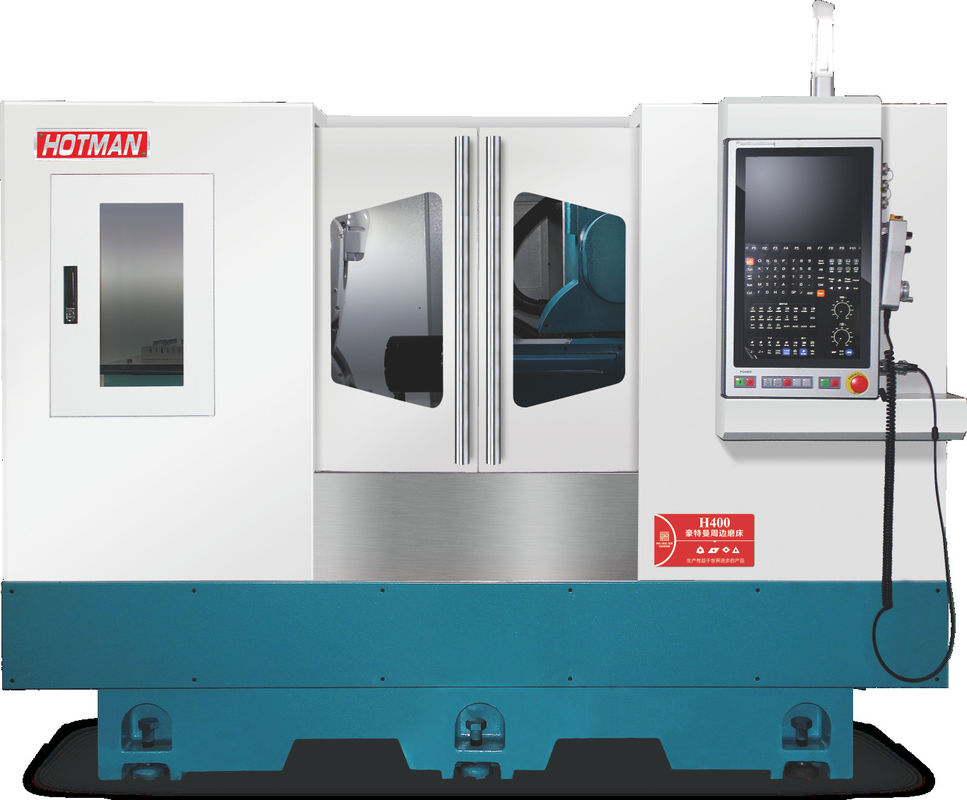

H400
ডিভাইসের বর্ণনাঃ
1. মেশিন বৈশিষ্ট্যঃ এই সরঞ্জাম চার অক্ষের গ্রিলিং কেন্দ্রের অন্তর্গত, প্রধানত কঠিন খাদ, সিরামিক এবং CBN উপাদান গ্রুভ এবং কাটিয়া টুল গ্রিলিং জন্য উপযুক্ত।উন্নত সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা গ্রহণ, এবং ছয় অক্ষের রোবট দ্বারা লোডিং এবং আনলোডিং উপলব্ধি করতে পারে, সমস্ত কোণ ঘূর্ণন উপলব্ধি করতে পারে, ফলক টার্নওভার প্রক্রিয়া হ্রাস, আরও দক্ষতা উন্নত, গ্রাইন্ডিং সময় সংক্ষিপ্ত।বিভিন্ন স্ট্যান্ডার্ড এবং অ-স্ট্যান্ডার্ড সরঞ্জামগুলির মিলিং সরঞ্জামগুলি পরিবর্তন করেও উপলব্ধি করা যেতে পারে.
2. গ্রিলিং পার্ট এবং অনলাইন ড্রেসিং, অফলাইন ড্রেসিং ডিভাইসঃ
ইয়াসকাওয়া সার্ভো মোটরটি বাইরের বৃত্তাকার বালির মেরামত রোলারটি নিয়ন্ত্রণ করতে অভ্যন্তরে ব্যবহৃত হয়। স্বয়ংক্রিয় বালির মেরামত ম্যানুয়াল সেকেন্ডারি ক্ল্যাম্পিং এবং বিচ্ছিন্নকরণ পদক্ষেপগুলি হ্রাস করে,শ্রম খরচ এবং উৎপাদন সময় অনেক সংরক্ষণ. মোটরযুক্ত স্পিন্ডল বড় গ্রিলিং হুইল ঘূর্ণন চালায়, এবং এক্সজেড অক্ষ তার ফিড চালায়।
3এক্স এবং জেড পার্টসঃ
উন্নত লিনিয়ার মোটর ডাইরেক্ট ড্রাইভ প্রযুক্তি যান্ত্রিক ট্রান্সমিশন দ্বারা সৃষ্ট ত্রুটি এবং পরিধান হ্রাস করে, সম্পূর্ণ বন্ধ লুপ ফিডব্যাক গ্রিট রুলার দ্বারা আনা হয়,প্রতিটি খাদ এবং উচ্চ গতির অপারেশন প্রতিক্রিয়া গতি নিশ্চিত করার জন্য, উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতা অর্জন করতে।
4. রোবটগুলি উপাদান পাঠায় এবং গ্রহণ করে:
ওয়ার্কপিসটি একটি ছয়-অক্ষের রোবট দ্বারা পরিবহন এবং clamped হয়, উচ্চ উত্পাদন দক্ষতা এবং উচ্চ নির্ভুলতা সঙ্গে। অপারেশন প্রক্রিয়াঃ
এই সিস্টেমটি ছয় অক্ষের রোবটের কাজ নিয়ন্ত্রণ করে, লেজার সেন্সরটি কাজের টুকরোটি সনাক্ত করে এবং সনাক্ত করে,রোবট উপাদান ট্রে সরানো হয় প্রক্রিয়াজাত করা হবে workpiece বাছাই করতে চিপ ফুঁ বাক্স প্রাথমিকভাবে burrs এবং অমেধ্য দূরে ফুঁ, এবং অবশেষে এটি কাজ মাথা নিতে এবং প্রক্রিয়া করতে পাঠায়।
5. সহজ অপারেট - সহজ CNC অপারেটিং সিস্টেম ব্যবহার করুনঃ
দ্বারা HOTMAN Hotman & Lynuc Rhennak ব্যবহারকারী বন্ধুত্বপূর্ণ গ্রাফিকাল প্রোগ্রামিং সফটওয়্যার সর্বশেষ প্রজন্মের উন্নয়ন, একটি সহজ এবং দ্রুত সেটিং এবং স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস আছে,অপারেটর ইনপুট জটিল G কোড এবং সাবরুটিন প্রয়োজন হয় না, সহজ এবং অপারেশন শিখতে সহজ, যাতে প্রোগ্রামিং এবং সেটিং আরো দ্রুত. ব্যবহারকারীর অভিজ্ঞতা এবং অপারেশন অনুভূতি চমৎকার.
6পুরো কভারঃ
খুব নান্দনিক রঙের চেহারা নকশা, সরঞ্জাম বন্ধ কভার গ্রহণ, ব্যাপকভাবে কাজ টুকরা গ্রাইন্ডিং শব্দ হ্রাস, এবং তেল কুয়াশা, বর্জ্য গ্যাস এবং abrasive তরল উত্পাদন প্রক্রিয়া,তেল কুয়াশা বিশোধক এবং ফিল্টারিং সিস্টেমে ব্যবহার করা যেতে পারে, ব্যবহার করা সহজ, পরিবেশ রক্ষায় সহায়ক।
সিলিন্ডার স্বয়ংক্রিয় দরজা, কার্যকরভাবে তেল ছিটানো প্রতিরোধ, উপাদান ট্রে অশুচিতা জমা প্রতিরোধ।
স্মার্ট মেশিন টুলগুলির জন্য স্বয়ংক্রিয় অগ্নি নির্বাপকগুলি অপশনাল এবং গ্রাহকদের দ্বারা সজ্জিত, যা মেশিন টুলগুলির সুরক্ষা ফ্যাক্টরকে ব্যাপকভাবে উন্নত করে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
|
প্রক্রিয়াকরণ ক্ষমতা
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
|
সর্বোচ্চ দূরত্ব দুইটি আঙুল |
মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
|
গ্রিলিং হুইল মাথা |
খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
|
মাথার ফ্রেম |
স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
পিছনের আসন |
স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
কাজের টেবিল |
Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
|
মোটর |
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
|
অন্যান্য |
মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
