পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | 200 মিমি | নাকাল চাকা ফিড মোটর শক্তি: | 0.75KW |
|---|---|---|---|
| নাকাল চাকা ফিড মোটর গতি: | 1450rpm | নাকাল চাকা ফিড গতি: | 0-3মি/মিনিট |
| নাকাল চাকা মাথা সুইভেল কোণ: | ±30° | নাকাল চাকা হেড সুইভেল ফিড মোটর শক্তি: | 0.75KW |
| নাকাল চাকা হেড সুইভেল ফিড মোটর গতি: | 1450rpm | নাকাল চাকা মাথা সুইভেল ফিড গতি: | 0-3মি/মিনিট |
| নাকাল চাকা হেড সুইভেল মোটর পাওয়ার: | 0.75KW | নাকাল চাকা মাথা সুইভেল মোটর গতি: | 1450rpm |
| নাকাল চাকা মাথা সুইভেল গতি: | 0.1-2.5rpm | নাকাল চাকা মোটর শক্তি: | 2.2KW |
| নাকাল চাকা মোটর গতি: | 1450rpm | নাকাল চাকার গতি: | 1450rpm |

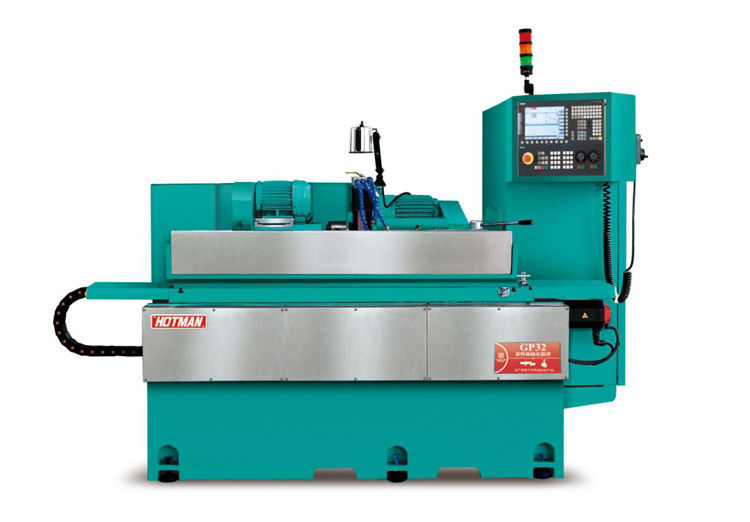

| পণ্যের নাম: | ক্যামশ্যাফ্ট গ্রাইন্ডিং মেশিন | ||
| বিশেষভাবে তুলে ধরা: | 0.75 কেডব্লিউ কেমশ্যাফ্ট গ্রিলিং মেশিন,ক্যামশ্যাফ্ট গ্রিলিং মেশিন ব্যবহারিক,পরিধান প্রতিরোধী Camshaft গ্রাইন্ডিং সরঞ্জাম |
||
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
| টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
সর্বোচ্চ দূরত্ব | মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
| খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
মাথার ফ্রেম | স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
পিছনের আসন | স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
কাজের টেবিল | Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
| গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
| মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
(১) রেনিশাও এনকোডারের সাথে সঞ্চালনযোগ্য ওয়ার্ক সেন্টার স্পিন্ডল।
(2) শক লোড ক্ষমতা 150Nm
(3) স্পষ্টতা কৌণিক যোগাযোগ বল বিয়ারিং
(4) গোলাকারতা ≤ 1 μm
(5) বড় ঘূর্ণন কোণ
(6) কেন্দ্রে শীতল তরল
(৭) স্থায়ী চুম্বক সহযোগী মোটর দ্বারা চালিত
(৮) পজিশনিং স্টপ ফাংশন
সঞ্চালনযোগ্য কাজের কেন্দ্রের সাথে উচ্চ অনমনীয়তা কাজের মাথা, উচ্চ অনমনীয়তা এবং উচ্চ নির্ভুলতা কৌণিক যোগাযোগ বল বিয়ারিং এবং শঙ্কু রোলার বিয়ারিং দ্বারা সমর্থিত,যা স্পিন্ডলকে সবচেয়ে স্থিতিশীল এবং চরম শক্ত করে তোলে.
শঙ্কু চাক এমটি -4 স্পিন্ডলে ব্যবহৃত হয়, যেখানে একটি φ24 মিমি কেন্দ্রের গর্ত রয়েছে, যেখানে ফিক্সচারটির টেনশন ডিভাইসটি পাশাপাশি শীতল তরলটি পাস করতে পারে।
ওয়ার্ক হেডটি একটি সোডিক ডিজিটাল এসি সার্ভো মোটর দ্বারা চালিত হয়, যা পরিবর্তনশীল গতির সাথে। দ্রুত এবং সুনির্দিষ্ট স্পিন্ডল পজিশনিং এবং ইন্টারেক্টিভ এক্স অক্ষ এবং সি অক্ষের কারণে অনিয়মিত অংশগুলি গ্রাইন্ড করা যেতে পারে।
2নমনীয় কাজের মাথা নকশাঃ
ওয়ার্ক হেডটি একটি ঘূর্ণন ভিত্তিতে স্থির করা হয়, যার ঘূর্ণন কোণ -45° থেকে +45°।
মেশিনটিকে সর্বোচ্চ পরিমাণে তাপীয় স্থিতিশীল রাখতে একটি বিতরণকারীর মাধ্যমে শীতল তরলটি ওয়ার্ক হেড, লেজ স্টকের এবং গ্রিলিং হুইল হেডের মধ্যে বিতরণ করা হয়।
ওয়ার্কটেবিল ডেটামের প্রান্তটি স্পিন্ডল কেন্দ্রের ঠিক নীচে ডিজাইন করা হয়েছে, যা শীতল তরলের তাপকে ওয়ার্কটেবিলকে প্রভাবিত করতে পারে। ওয়ার্ক হেডটি বায়ু ভাসমান ডিভাইস দিয়ে সজ্জিত।
3. হটম্যান এবং লিনুক দ্বারা উন্নত পেশাদার সিএনসি গ্রাইন্ডিং সফটওয়্যারঃ
