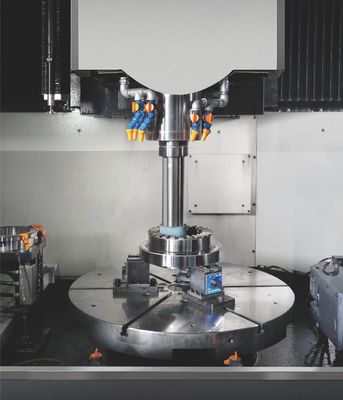

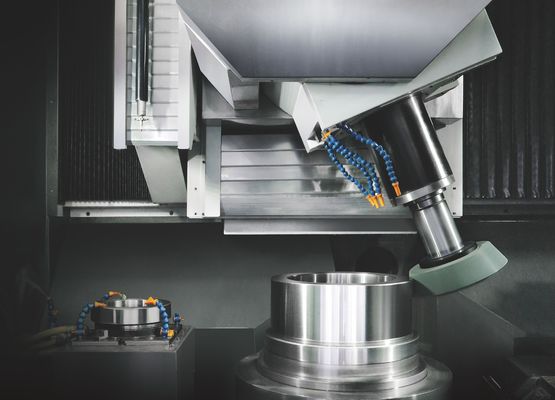

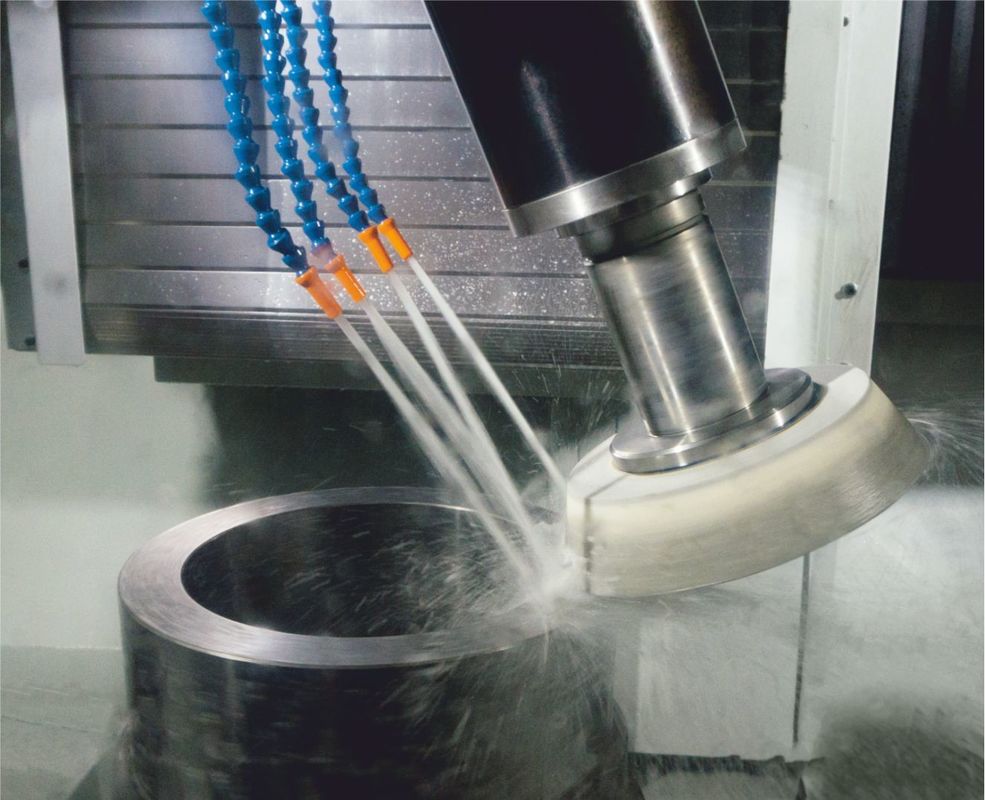

স্বয়ংক্রিয় উল্লম্ব গ্রাইন্ডিং মেশিন ব্যবহারিক জারা প্রতিরোধী Z860

উল্লম্ব গ্রিলিং মেশিন Z860 মেশিনের বর্ণনা


মেশিনের বর্ণনাঃ

1. মেশিনটি একটি গেন্ট্রি কাঠামো, যা দ্বৈত কলাম, বিম এবং বিছানা থেকে গঠিত একটি বন্ধ শক্ত ফ্রেম কাঠামো গঠন করে। একটি তির্যক ড্র্যাগ প্লেটটি বিমের উপর সাজানো হয়,এবং একটি উল্লম্ব গ্রাইন্ডিং হেড যথাক্রমে ক্রস ড্রাগ প্লেট উপর ইনস্টল করা হয়.

2. ডায়মন্ড রোল ট্রিমার টেবিলের এক প্রান্তে ইনস্টল করা হয় এবং যথাক্রমে পাশের এবং নীচের পৃষ্ঠতলগুলি ট্রিম করার জন্য ব্যবহৃত হয়।

3. মেশিন টুলটি জার্মান সিমেন্স বা জাপানের FANUC সিস্টেম দ্বারা নিয়ন্ত্রিত হয় যা স্বয়ংক্রিয়ভাবে গ্রিলিং হেডের উল্লম্ব এবং তির্যক ফিড নিয়ন্ত্রণ করে,ওয়ার্কবেঞ্চের হাইড্রোলিক ড্রাইভ, এবং হাতে রাখা বৈদ্যুতিক হ্যান্ড হুইল।

4. শীতল ফিল্টার সিস্টেমঃ গ্রাইন্ডিং এবং গ্রাইন্ডিং হুইল ড্রেসিংয়ের সময়, ওয়ার্কপিসটি শীতল করা হয় এবং গ্রাইন্ডিং হুইলটি ধুয়ে ফেলা হয়। চৌম্বকীয় বিভাজক ব্যবহার করে ফিল্টার,কাগজ ফিল্টার এবং প্রাকৃতিক বসতি তিন ফিল্টারিং.

5. শীতল তরল প্রবাহের হার ৬০০ লিটার।

6. স্বয়ংক্রিয় পরিমাণগত কেন্দ্রীভূত তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত, স্বয়ংক্রিয় তৈলাক্তকরণ মোডের সাথে প্রতিটি ফিড শ্যাফ্টের গাইড রেল এবং স্ক্রু তৈলাক্ত করুন।

7. মেশিন টুল সম্পূর্ণরূপে বন্ধ (কাজ এলাকা এবং মেশিন টুল পিছন অর্ধেক সম্পূর্ণরূপে বন্ধ, সামনে শেষ অপারেটিং অবস্থান এবং লোডিং অবস্থান),যা পরিষ্কার করা এবং রক্ষণাবেক্ষণ করা সহজ.

ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।


2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.


6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।

টেকনিক্যাল স্পেসিফিকেশনঃ
