পণ্যের বিবরণ:
প্রদান:
|
| শীতল পদার্থ পাম্প মোটর: | 1/8HP | ক্রস ফিড স্নাতক: | 0.02 মিমি |
|---|---|---|---|
| ক্রস ফিড মোটর: | 1/2HP | নাকাল চাকা: | সিবিএন বা ডায়মন্ড |
| নাকাল চাকার আকার: | 200 মিমি | নাকাল চাকার গতি: | 2800rpm |
| Max. সর্বোচ্চ Distance from Table Surface to Spindle Center টেবিল সারফেস থেক: | 500 মিমি | নেট ওজন: | ১,২০০ কেজি |
| সামগ্রিক মাত্রা: | 1400mm x 1500mm x 1700mm | পাওয়ার সাপ্লাই: | ৩ ফেজ, ৩৮০ ভোল্ট, ৫০ হার্জ |
| টেবিলের আকার: | 400 মিমি X 500 মিমি | টেবিল গতি: | 2-20 মি/মিনিট |
| টেবিল ভ্রমণ: | 400 মিমি X 500 মিমি | উল্লম্ব ফিড স্নাতক: | 0.005 মিমি |
| উল্লম্ব ফিড মোটর: | 1/4HP | ||
| বিশেষভাবে তুলে ধরা: | ইন্ডাস্ট্রিয়াল সারফেস গ্রিলিং মেশিন,সারফেস গ্রিলিং মেশিন স্বয়ংক্রিয়,৩ ফেজ অটোমেটিক সারফেস গ্রাইন্ডার মেশিন |
||

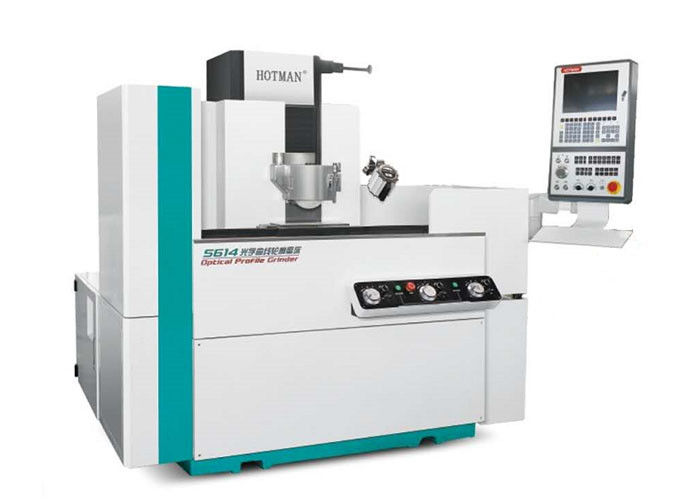

সারফেস গ্রিলিং মেশিন
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

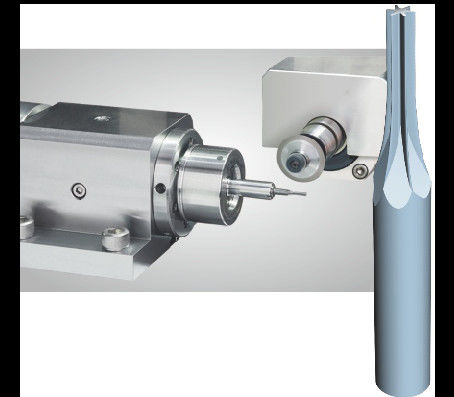

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
মেশিনের নির্ভুলতার মানঃ
1. গ্রিলিং মেশিনের সঠিকতা পরীক্ষার তালিকাঃ
কোম্পানির প্রতিটি পৃষ্ঠের গ্রাইন্ডার "গ্রাইন্ডারের নির্ভুলতা প্রকল্প পরিদর্শন টেবিল" এ নির্দিষ্ট নির্ভুলতা অর্জন করেছে,এবং একই সময়ে গ্রাহকের কাছে মিলিং মেশিনের "প্রিসিশন প্রোজেক্ট ইন্সপেকশন টেবিল" হস্তান্তর করা হবে.
2স্ট্যান্ডার্ড নির্ভুলতা:
হটম্যানের গ্রিলিং মেশিন দ্বারা গ্রিলিং (গ্রিলিং) করার পরে, নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা আবশ্যকঃ (বিভিন্ন উপকরণগুলির জন্য বিভিন্ন গ্রিলিং হুইল ব্যবহার করা উচিত)
রুক্ষ গ্রাইন্ডিং (সাধারণত গ্রাইন্ডিং পরিমাণ 0.01 ~ 0.02 মিমি)
সূক্ষ্ম মিলিং (সাধারণত ০.০০১-০.০০৫ মিমি)
| না, না। | মেশিনের ধরন | ওয়ার্কপিসের আকার (এমএম) | সমতল | সমান্তরালতা | শেষ করো |
| 1. | এস৬১৪ | 300*150*50 মিমি | 0.005 | 0.005 | রা০।4 |
বিশেষ আনুষাঙ্গিকঃ
| পণ্যের নাম | পরিমাণ |
| A,ATC গ্রিলিং হুইল স্বয়ংক্রিয় প্রতিস্থাপন লাইব্রেরি | ১ম গ্রুপ |
| B,অপটিক্যাল ইমেজ ডিটেকশন | ১ সেট |
| C,সম্পূর্ণ কভার শীট ধাতু নির্মাণ | ১ সেট |
|
D,ইলেক্ট্রোম্যাগনেটিক কাগজ ব্যাগ দুই ধাপে গ্রাইন্ডিং তরল ফিল্টারিং সিস্টেম |
১ সেট |
| ই,ম্যাগনেট ফিল্টার | ১ সেট |
