পণ্যের বিবরণ:
প্রদান:
|
| অক্ষ: | ৩ অক্ষ | নিয়ন্ত্রণ ব্যবস্থা: | FANUC 0i-MD |
|---|---|---|---|
| শীতল সিস্টেম: | এয়ার কুলিং | খাওয়ানোর হার: | 1-10000 মিমি/মিনিট |
| সর্বোচ্চ বোঝা: | 1000 কেজি | নাম: | গ্যান্ট্রি সিএনসি মেশিন |
| অবস্থান নির্ভুলতা: | 0.005 মিমি | শক্তি: | AC380V/50HZ |
| পুনরাবৃত্তিযোগ্য: | 0.005 মিমি | টাকু: | উচ্চ গতির টাকু |
| টাকু গতি: | 0-24000rpm | টেবিলের আকার: | 2000 মিমি x 1500 মিমি |
| ভ্রমণ: | এক্স-অক্ষ: 2000 মিমি, ওয়াই-অক্ষ: 1500 মিমি, জেড-অক্ষ: 500 মিমি | প্রকার: | সিএনসি মেশিন |
| ওজন: | 5000 কেজি | ||
| বিশেষভাবে তুলে ধরা: | 3 অক্ষ গ্যান্ট্রি সিএনসি মেশিন,গ্যান্ট্রি সিএনসি মেশিন 380 ভোল্ট,ক্ষয় প্রতিরোধী গ্যান্ট্রি সারফেস গ্রাইন্ডার |
||

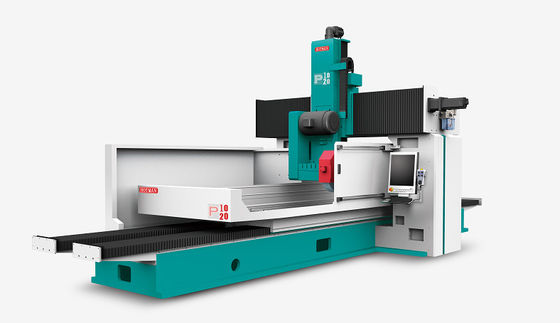

গ্যান্ট্রি সারফেস গ্রাইন্ডার P1020
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল প্যারামিটার নম্বরঃ
| না। | পয়েন্ট | ইউনিট | মডেলঃ P1020 |
| 1 | ওয়ার্কবেঞ্চ এলাকা | মিমি | ১০০০×২০০০ |
| 2 | সর্বাধিক পেষণ ক্ষেত্র | মিমি | ১৪০০×২৩০০ |
| 3 | ওয়ার্কবেঞ্চের সর্বাধিক লোড | কেজি | 5000 |
| 4 | টেবিল থেকে স্পিন্ডল সেন্টার পর্যন্ত দূরত্ব | মিমি | ২৫০-১২৫০ |
| 5 | ওয়ার্কবেঞ্চের গতি | m/min | ১-২৫ |
| 6 | স্বয়ংক্রিয় বিরতিপূর্ণ ফিড | মিমি /খাদ্য | 0.1-35 |
| 7 | সামনের এবং পিছনের হ্যান্ডহুইল প্রতিটি স্কেল | মিমি | 0.001 |
| 8 | সামনের এবং পিছনের হ্যান্ডহুইলগুলির প্রতিটি ঘূর্ণন | মিমি | 0১/১/১০ |
| 9 | দ্রুত চলাচল | মিমি / মিনিট | 3000 |
| 10 | স্বয়ংক্রিয় উপরের এবং নীচের ফিড | মিমি /খাদ্য | 0.001-0.099 |
| 11 | উপরের এবং নীচের হ্যান্ডহুইলের প্রতিটি স্কেল | মিমি | 0.001 |
| 12 | প্রতিটি স্কেল উপরে এবং নিচে হাত চাকা | মিমি | 0.20 |
| 13 | দ্রুত উপরে ও নিচে চলাচল | মিমি / মিনিট | 240 |
| 14 | স্পিন্ডল মোটর | kw | 18.5 |
| 15 | গ্রিলিং হুইল গতি 50HZ | rpm | 1500 |
| 16 | গ্রাইন্ডিং হুইল গতি | মিমি | Φ500×50-100×Φ203 |
| 17 | সামনের এবং পিছনের মোটর | কেডব্লিউ | 1.8 |
| 18 | উপরের এবং নীচের মোটর | কেডব্লিউ | 1.5 |
| 19 | তৈলাক্তকরণ তেলের ট্যাংকের মোটর | কেডব্লিউ | অর্ধেক |
| 20 | লুব্রিকেটিং পাম্প | কেডব্লিউ | ১/৪ |
| 21 | শীতল জল পাম্প | কেডব্লিউ | ১/৪ |
| 22 | নেট ওজন (প্রাক্কলিত) | কেজি | 21500 |
| 23 | মোট ওজন (প্রাক্কলিত) | কেজি | 22500 |
| 24 | প্যাকেজের আকার (L × W × H) | মিমি | ৫৫০০×৩০০০×৩১০০ |
