পণ্যের বিবরণ:
প্রদান:
|
| গ্রাইন্ডিং হুইল বোর: | ৫০ মিমি | নাকাল চাকা ব্যাস: | 200 মিমি |
|---|---|---|---|
| নাকাল চাকা মোটর শক্তি: | 2.2KW | নাকাল চাকার গতি: | 3000RPM |
| নাকাল চাকা টাকু মোটর শক্তি: | 3kW | গ্রাইন্ডিং হুইল স্পিন্ডেল মোটর ঘূর্ণন কোণ: | 360° |
| নাকাল চাকা টাকু মোটর ঘূর্ণন দিক: | CW/CCW | নাকাল চাকা টাকু মোটর ঘূর্ণন গতি: | 3000RPM |
| নাকাল চাকা টাকু মোটর ঘূর্ণন গতি সঠিকতা: | ±0.1rpm | নাকাল চাকা টাকু মোটর ঘূর্ণন গতি পরিসীমা: | 0-3000rpm |
| নাকাল চাকা টাকু মোটর ঘূর্ণন গতি প্রতিক্রিয়া সময়: | ≤2S | নাকাল চাকা টাকু মোটর ঘূর্ণন গতি স্থায়িত্ব: | ±0.1rpm |
| নাকাল চাকা টাকু মোটর ঘূর্ণন সঁচারক বল: | 20N.m | নাকাল চাকা টাকু গতি: | 3000RPM |
| নাকাল চাকার প্রস্থ: | 20 মিমি | ||
| বিশেষভাবে তুলে ধরা: | 3000rpm সিএনসি প্রোফাইল গ্রিলিং মেশিন,সিএনসি প্রোফাইল গ্রিলিং মেশিন পরিধান প্রতিরোধী,স্থিতিশীল সিএনসি টুল এবং কাটার গ্রাইন্ডার |
||

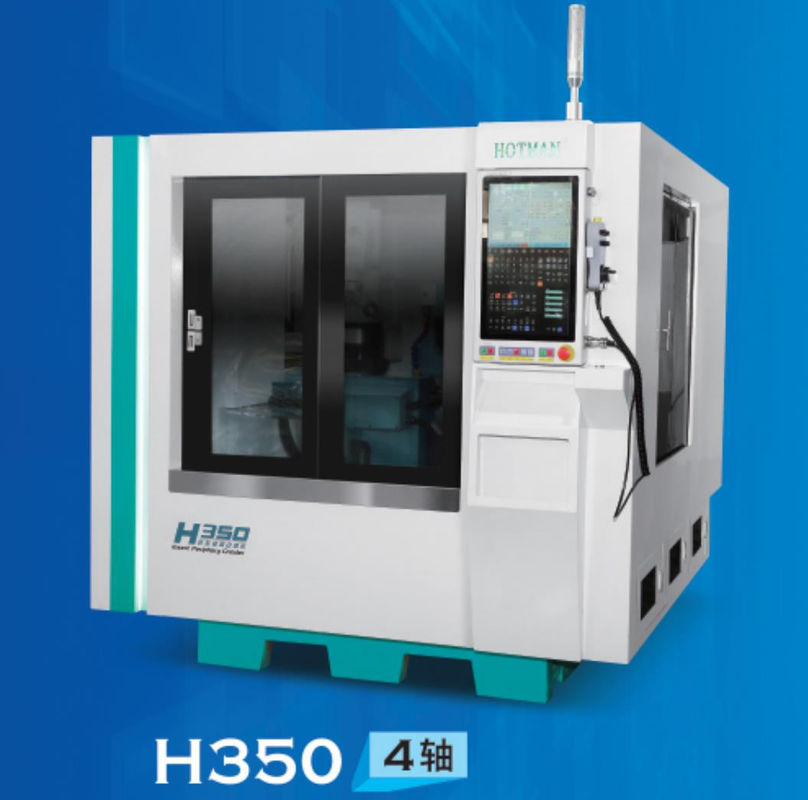

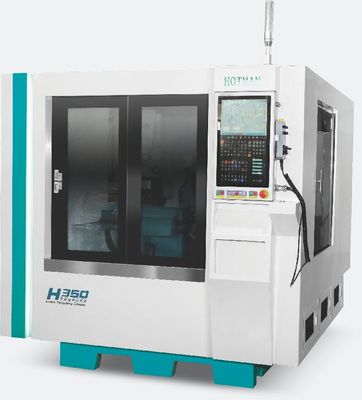

ইনসার্ট গ্রাইন্ডার H350
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
1.কঠোর খাদ/সেরামিক/CBN গ্রিলিং টুলসের জন্য বিশেষঃ
2. টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেল: এইচ350 |
| সি-অক্ষ | ||
| স্ট্রোক | ডিগ | ∞ |
| সর্বাধিক গতি | rpm | 120 |
| পজিশনিং সঠিকতা | আর্কসেক | 7 |
| পুনরাবৃত্তি অবস্থান সঠিকতা | আর্কসেক | 2 |
| এক্স-অক্ষ | ||
| স্ট্রোক | মিমি | 100 |
| দ্রুত খাওয়ানোর হার | মিমি/মিনিট | 10000mm/min |
| ফিড রেট কাটা | মিমি/মিনিট | 0~3600 মিমি |
| পজিশনিং সঠিকতা | মিমি | 0.005 |
| পুনরাবৃত্তি অবস্থান সঠিকতা | মিমি | 0.002 |
| জেড-অক্ষ | ||
| স্ট্রোক | মিমি | 120 |
| দ্রুত খাওয়ানোর হার | মিমি/মিনিট | ১০০০ মিমি |
| ফিড রেট কাটা | মিমি/মিনিট | ০-৩০০০ |
| পজিশনিং সঠিকতা | মিমি | 0.01 |
| পুনরাবৃত্তি অবস্থান সঠিকতা | মিমি | 0.005 |
| বি-অক্ষ | ||
| স্ট্রোক | ডিগ | -৮০°~+২৭° |
| সর্বাধিক গতি | °/s | 120 |
| পজিশনিং সঠিকতা | আর্কসেক | 7 |
| পুনরাবৃত্তি অবস্থান সঠিকতা | আর্কসেক | 2 |
| স্যান্ড হুইল শ্যাফ্টের পরামিতি | ||
| গ্রিলিং হুইল ব্যাসার্ধ | মিমি | 400 |
| ঘূর্ণন গতি | rpm | ১৮৫০-২৫০০ |
| শক্তি | কিলোওয়াট | 10 |
| অন-লাইন ড্রেসিংরুম | ||
| গ্রিলিং হুইল ব্যাসার্ধ | মিমি | 150 |
| সর্বাধিক গতি | rpm | 8000 |
| স্ট্রোক | মিমি | 0 ~ 25 |
| ট্রিম ফিড রেট | মিমি/মিনিট | 0.02 |
| বালি শ্যাফ্ট শক্তি | কিলোওয়াট | 1.0 |
|
প্রক্রিয়াকরণ পরামিতি (পণ্যের স্পেসিফিকেশনঃ বিভিন্ন স্পেসিফিকেশন টুলিং প্রতিস্থাপন করতে হবে) |
||
| সর্বাধিক বেধ | মিমি | 16 |
| সর্বাধিক স্পিন ব্যাসার্ধ | মিমি | φ৫০ |
| সি-অক্ষ টুলিং clamping (পণ্য উপর নির্ভর করে বৃদ্ধি করা যেতে পারে | ||
| ইনস্টল করা ক্ষমতা | ||
| মোট ক্ষমতা | কেডব্লিউ | 23.5 |
| আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২০০০*২৪০০*১৯৫০ |
|
তেল শীতল করার ফিল্টার ডিভাইসের আকার (ঐচ্ছিক) |
মিমি | 1800*1200*1500 |
| মেশিনের নেট ওজন | কেজি | 6500 |
