পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা: | ডায়মন্ড | নাকাল চাকা ব্যাস: | 200 মিমি |
|---|---|---|---|
| নাকাল চাকা মোটর কুলিং পদ্ধতি: | এয়ার কুলিং | নাকাল চাকা মোটর বর্তমান: | ৫এ |
| নাকাল চাকা মোটর ফ্রিকোয়েন্সি: | ৫০ হার্জ | নাকাল চাকা মোটর নিরোধক গ্রেড: | চ |
| নাকাল চাকা মোটর শক্তি: | 2.২ কিলোওয়াট | নাকাল চাকা মোটর সুরক্ষা গ্রেড: | IP54 |
| নাকাল চাকা মোটর গতি: | 1400rpm | নাকাল চাকা মোটর ঘূর্ণন সঁচারক বল: | 4N.m |
| নাকাল চাকা মোটর ভোল্টেজ: | 380v | নাকাল চাকা মোটর ওয়ার্কিং আর্দ্রতা: | ≤85% |
| নাকাল চাকা মোটর কাজের তাপমাত্রা: | 0-40℃ | নাকাল চাকার গতি: | 3000RPM |
| প্রকার: | CNC টুল গ্রাইন্ডিং মেশিন | ||
| বিশেষভাবে তুলে ধরা: | স্থিতিশীল সিএনসি টুল গ্রাইন্ডিং মেশিন,সিএনসি টুল গ্রাইন্ডিং মেশিন ব্যবহারিক,মাল্টি ফাংশন সিএনসি টুল গ্রাইন্ডার |
||

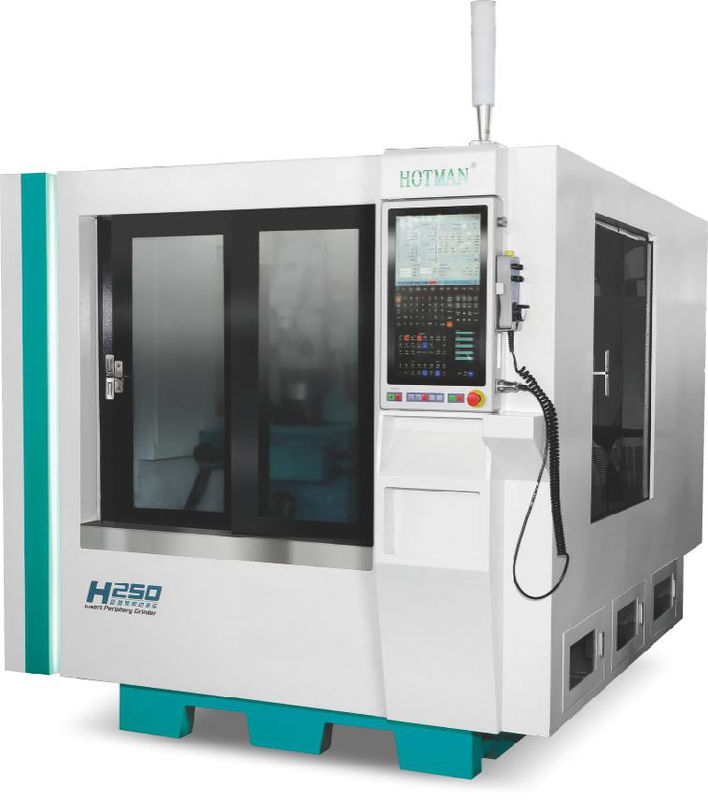

প্রাকটিক্যাল মাল্টি ফাংশন স্থিতিশীল উচ্চ নির্ভুলতা সিএনসি টুল গ্রাইন্ডিং মেশিন H250
1. একাধিক আকৃতির সাথে মানিয়ে নিতে পারে:
হার্ড অ্যালগ্রিড/সেরামিক/সিবিএন এর জন্য বিশেষ
এক্স-অক্ষের স্ট্রোকঃ ১০০ মিমি
Z-অক্ষের স্ট্রোকঃ 120mm
2.এইচ২৫০ ওয়ার্কব্যাঙ্কঃ
ম্যানুয়ালি স্ক্রু দ্বারা সামঞ্জস্য করুন,স্কিভিং পরিসীমাঃ -40°~+12°
3এই সিস্টেমটি ছয় অক্ষের রোবটের কাজ নিয়ন্ত্রণ করে, কীনেস সেন্সরের মাধ্যমে ওয়ার্কপিসটি কাটা হয়েছে কিনা তা সনাক্ত করে এবং সনাক্ত করে।এবং বাষ্প বাক্সে প্রক্রিয়াকৃত ব্লেড রাখে
4ছয় অক্ষের রোবটঃ স্বয়ংক্রিয় লোডিং এবং আনলোডিং, 90 ° ফ্লিপ clamping ডিভাইস ঐতিহ্যগত সমান্তরাল লোডিং এবং আনলোডিং এর সীমাবদ্ধতা এড়ায়।
5. এম্প্লিফায়ার অন্তর্নির্মিত সিএমওএস লেজার সেন্সরঃ মেমরি দূরত্ব এবং রেফারেন্স ব্যাকগ্রাউন্ডের মধ্যে প্রাপ্ত আলো, স্বচ্ছ এবং পাতলা workpiece সনাক্ত করতে ব্যবহার করা যেতে পারে।
6.HOTMAN Hotman এবং LYNUC Rhennak দ্বারা ব্যবহারকারী বন্ধুত্বপূর্ণ গ্রাফিকাল প্রোগ্রামিং সফটওয়্যার সর্বশেষ প্রজন্মের উন্নয়ন, একটি সহজ এবং দ্রুত সেটিং এবং স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস আছে,অপারেটর ইনপুট জটিল G কোড এবং সাবরুটিন প্রয়োজন হয় না, অপারেশন শিখতে সহজ, যাতে প্রোগ্রামিং এবং সেটিং আরো দ্রুত. ব্যবহারকারীর অভিজ্ঞতা এবং অপারেশন অনুভূতি চমৎকার.
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
| টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
সর্বোচ্চ দূরত্ব | মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
| খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
মাথার ফ্রেম | স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
পিছনের আসন | স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
কাজের টেবিল | Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
| গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
| মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |
