সিএনসি টুল গ্রাইন্ডিং মেশিনের সাথে বিভিন্ন ব্লেড আকারের জন্য উন্নত গ্রাইন্ডিং প্রক্রিয়া

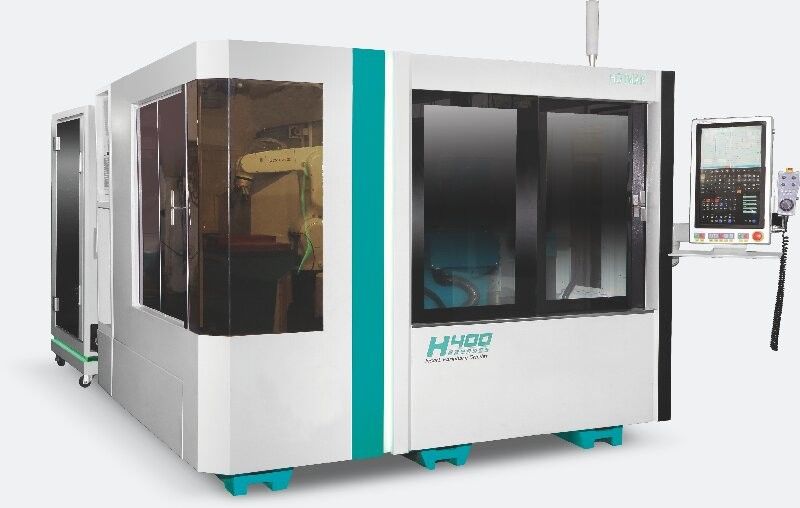

ইনসার্ট গ্রাইন্ডার H400

1. একাধিক আকৃতির সাথে মানিয়ে নিতে পারে:

হার্ড অ্যালোয়/সেরামিক/সিবিএন-এর জন্য বিশেষ। সমান উপাদানের ব্লেডের পেষণ।

2. বিভিন্ন আকারের ব্লেডের মিলিং প্রক্রিয়ার সাথে খাপ খাইয়ে নেওয়াঃ

(১)এই সরঞ্জামটি চার-অক্ষের গ্রিলিং সেন্টারের অন্তর্গত, যা প্রতিস্থাপনযোগ্য ব্লেডের পেরিফেরি, নেতিবাচক চ্যামফারিং অ্যাঙ্গেল, ব্যাক অ্যাঙ্গেল এবং আর অ্যাঙ্গেল সম্পূর্ণরূপে প্রক্রিয়া করতে পারে।

(২)লোডিং এবং আনলোডিং ছয় অক্ষের রোবট দ্বারা উপলব্ধি করা যেতে পারে, যা সমস্ত কোণে ঘূর্ণন উপলব্ধি করতে পারে, ব্লেড টার্নওভার প্রক্রিয়া হ্রাস,আরও দক্ষতা উন্নত এবং গ্রাইন্ডিং সময় সংক্ষিপ্ত. স্বয়ংক্রিয় clamping, স্বয়ংক্রিয় সনাক্তকরণ, স্বয়ংক্রিয় পরিষ্কার পণ্য, স্বয়ংক্রিয় grinding wheel dressing..

(৩)সনাক্তকরণ ফাংশন স্বয়ংক্রিয়ভাবে ত্রুটিপূর্ণ পণ্য পুনরায় grind করতে পারেন, এবং স্বয়ংক্রিয়ভাবে পরবর্তী workpiece মেরামত।

(৪)স্বাধীনভাবে উন্নত মেশিনিং সিমুলেশন সফটওয়্যার, কার্যকরভাবে ভুল অপারেশন বা সংঘর্ষ প্রতিরোধ করতে পারেন।

(৫)বিভিন্ন স্ট্যান্ডার্ড এবং অ-স্ট্যান্ডার্ড কাটিয়া সরঞ্জাম সরঞ্জাম পরিবর্তন করে grinding করা যেতে পারে।

ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।

2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.

6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
