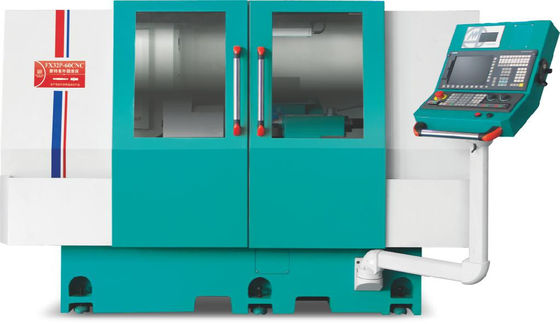

হটম্যান 3 ফেজ 50Hz মাল্টিপার্পস 1700x1500x1750 মিমি সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন

সিলিন্ড্রিকাল গ্রাইন্ডার প্রধান যন্ত্রপাতি

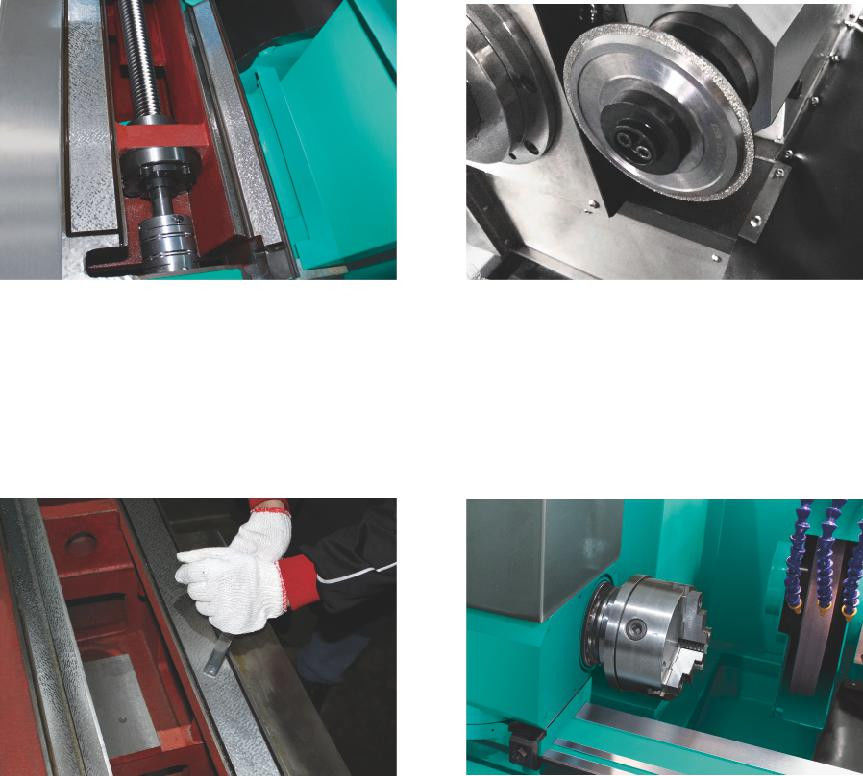

প্রধান প্রক্রিয়া সঠিক ইনস্টলেশন প্রক্রিয়াঃ

1.স্ট্যাটিক স্পিন্ডল:
স্ট্যাটিক চাপ ভারবহন তেল ফিল্ম, শুরু থেকে বন্ধ সবসময় তেল ফিল্ম সমর্থন অধীনে কাজ, খুব কম পরিধান. দীর্ঘ সেবা জীবন, উচ্চ ঘূর্ণন নির্ভুলতা, তেল ফিল্ম অনমনীয়তা,মেশিন দীর্ঘ সময়ের জন্য নির্ভুলতা বজায় রাখতে পারেন.

2. মোটরযুক্ত স্পিন্ডল:
উচ্চ গতি, কম কম্পন, কম শব্দ, মসৃণ আন্দোলন। উচ্চ প্রক্রিয়াকরণ দক্ষতা, কম রুক্ষতা এবং ভাল নির্ভুলতা।

3.সি৩ শ্রেণীর বল স্ক্রু:
স্ট্যাটিক তৈলাক্তকরণের বৈশিষ্ট্যগুলির কারণে,ঘর্ষণের মিথস্ক্রিয়া হ্রাস করা যেতে পারে,এবং অনমনীয়তা এবং পজিশনিং নির্ভুলতা বৃদ্ধি করতে পারে 1μm মধ্যে ছোট ফিড (সিএনসি মেশিন কনফিগারেশন)

4রোলার টাইপ গ্রিলিং হুইল মেরামত ডিভাইস (সিএনসি সিরিজের জন্য ঐচ্ছিক):

5গাইড রেলঃ
- ভি-ফ্ল্যাট রেল সংমিশ্রণ নকশা, গ্রিলিংয়ের স্থিতিশীলতা নিশ্চিত করতে।
হ্যান্ড স্পাটুলা:
অক্ষীয় আন্দোলনের উচ্চ নির্ভুলতা এবং পরিধান প্রতিরোধের নিশ্চিত করার জন্য গাইড রেলের যোগাযোগের পৃষ্ঠটি নির্ভুল হাত-খাঁজ এবং তৈলাক্তকরণ তেল সিস্টেম দ্বারা হ্রাস করা হয়।

6. স্পিন্ডল হেড:

তিনটি চোয়াক চক ইনস্টল করা যেতে পারে, এবং বিভিন্ন workpiece গবেষণা সহজতর করার জন্য বিভিন্ন কাজ চক নকশা সঙ্গে মিলে যেতে পারে।গ্রাইন্ডিং স্পিন্ডল কেন্দ্রীভূত এবং একযোগে আন্দোলন ফাংশন আছে, এবং ব্যবহারকারী শীর্ষ যন্ত্রপাতি এবং তিন চপ্পল clamping যন্ত্রপাতি (বিশেষ আনুষাঙ্গিক) দ্রুত রূপান্তর করতে পারেন।


ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।


2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.


6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।

টেকনিক্যাল স্পেসিফিকেশনঃ
