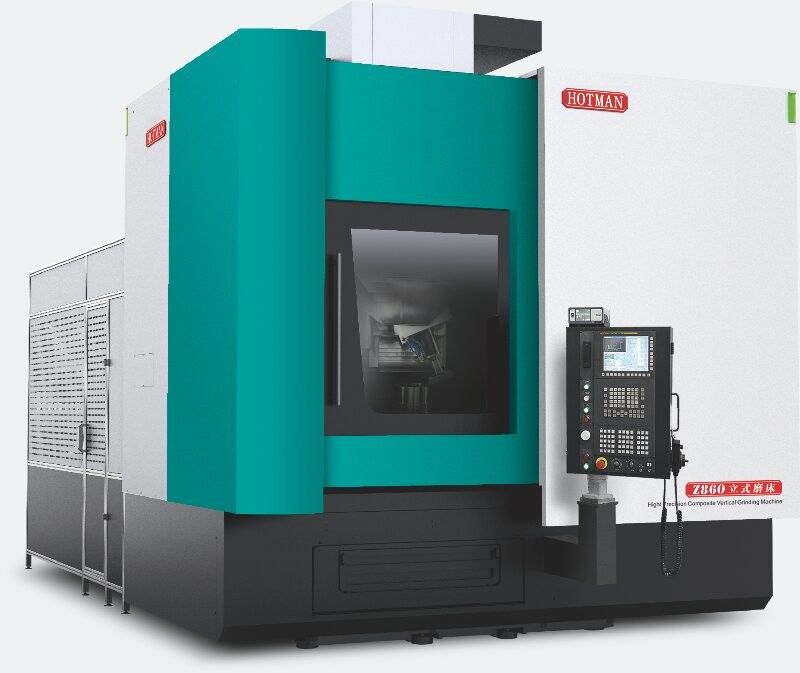

Z860 ইস্পাত 7.5KW উল্লম্ব গ্রিলিং মেশিন জল শীতল 3000r / মিনিট

ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।

2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.

6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।

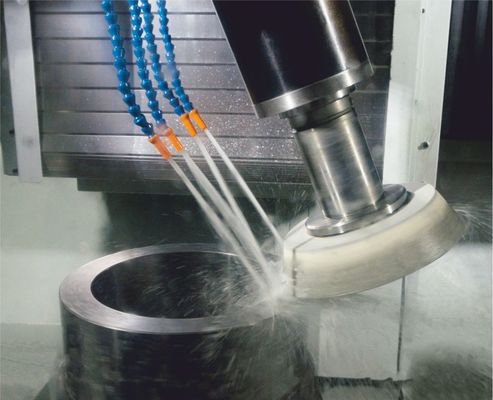

1, একবার clamping পার্টস অভ্যন্তরীণ গর্ত, বাইরের বৃত্ত, শঙ্কু এবং শেষ মুখ grinding সম্পূর্ণ করতে পারেন

2ডিস্ক/সংক্ষিপ্ত শ্যাফ্ট/হ্যান্ডল/রিং এবং অন্যান্য অংশের জন্য উপযুক্ত

বি অক্ষ ডাবল গিয়ার পজিশনিং টাওয়ারঃ

অভ্যন্তরীণ/বাহ্যিক ব্যাসার্ধ 0 ° অবস্থান সহ গ্রিলিং,22বাইরের ব্যাসার্ধ এবং শেষ পৃষ্ঠকে দক্ষতার সাথে গ্রিল করার জন্য.5 ° অবস্থান ব্যবহার করা যেতে পারে।

গ্রিটিং স্কেল ফিডব্যাকঃ

এক্স অক্ষ এবং জেড অক্ষ উচ্চ নির্ভুলতা যন্ত্রপাতি অর্জনের জন্য গ্রিটিং রুলার ব্যবহার করে ফিডব্যাক নিয়ন্ত্রণের সাথে সজ্জিত (জেড অক্ষ একটি বিকল্প) ।

এটিসি গ্রিলিং হুইল লাইব্রেরিঃ

বিভিন্ন স্পেসিফিকেশন এবং আকৃতির ছয়টি গ্রিলিং হুইল মেশিনিংয়ের প্রয়োজন অনুযায়ী সজ্জিত করা হয়।

জটিল আকারের, এটি ঘন ঘন গ্রাইন্ডিং হুইল প্রতিস্থাপন করার প্রয়োজন নেই,যা অনলাইন স্বয়ংক্রিয় ড্রেসিং এবং আকারের ক্ষতিপূরণ উপলব্ধি করতে পারে।

তাপমাত্রা ব্যবস্থাপনা সিস্টেমঃ

ক্রমাগত ব্যাচ প্রক্রিয়াকরণে, আপনি উচ্চতর নির্ভুলতা প্রক্রিয়াকরণ অর্জনের জন্য, ওয়ার্কপিস এবং মেশিন টুল শরীরের তাপমাত্রা নিয়ন্ত্রণ করতে পারেন।

ব্যাপকভাবে ব্যবহৃতঃ

মেশিনের যন্ত্রাংশ যেমন স্পিন্ডল স্লিভ, ইঞ্জিনিয়ারিং মেশিনের যন্ত্রাংশ যেমন বেভেল গিয়ার, হ্রাসকারী যন্ত্রাংশ যেমন প্ল্যানেট গিয়ার (বায়ু শক্তি উত্পাদনের জন্য), সামুদ্রিক যন্ত্রাংশ ইঞ্জিন CAM

যন্ত্রের যথার্থতা:

প্রসেসিং ক্ষমতাঃ
