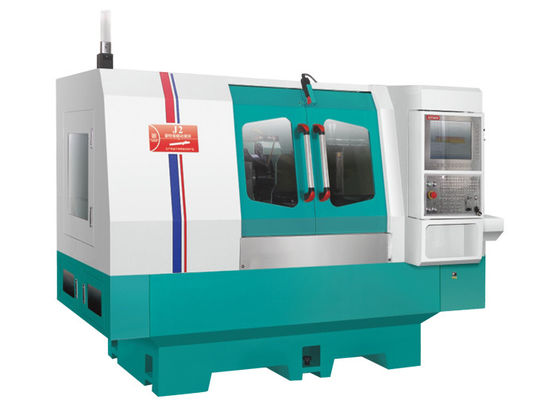

J2 ক্যামশ্যাফ্ট গ্রাইন্ডিং মেশিন
যন্ত্রের বর্ণনা:
১. বডি এবং উপাদানগুলি মিলহান্না উচ্চ গ্রেডের ঢালাই লোহা FC30 দ্বারা তৈরি করা হয়েছে, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা করা হয় এবং তারপরে প্রাকৃতিক বার্ধক্য দ্বারা চিকিত্সা করা হয়। উপাদানগুলি YASDA, MITSUI SEIKI, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম দ্বারা একবার ক্ল্যাম্পিং প্রক্রিয়াকরণ করা হয়। নির্ভুল আকার মাইক্রন স্তর পর্যন্ত হতে পারে, উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে।
২. মেশিনের গাইড রেল এবং নির্ভুল বল স্ক্রুগুলি স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম দ্বারা ক্রমাগত লুব্রিকেট করা হয় যাতে দীর্ঘ পরিষেবা জীবন এবং নির্ভুলতা নিশ্চিত করা যায়। কুলিং সিস্টেমটি শরীরের থেকে আলাদা করা হয়েছে যাতে কম্পন দূর করা যায় এবং অনুকূল তাপ অপচয় হয়।
৩. Siemens 828D CNC স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়ালগ ফুল অপারেশন দিয়ে সজ্জিত, যার মধ্যে অভ্যন্তরীণ গর্ত গ্রাইন্ডিং ডিভাইস, স্বয়ংক্রিয় প্রান্ত পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাস পরিমাপ ডিভাইস ইত্যাদি সহ অনেকগুলি ঐচ্ছিক সরঞ্জাম রয়েছে।
৪. গ্রাইন্ডিং ফিড সিস্টেমটি একটি V এবং হাতে তৈরি নির্ভুলতা শ্যাভেলের একটি ফ্ল্যাট ট্র্যাক দ্বারা গঠিত, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রাইন্ডিং বল স্ক্রু সহ, যা মসৃণ গতি, চমৎকার পুনরাবৃত্তিমূলক পজিশনিং নির্ভুলতা এবং দীর্ঘ ট্র্যাক জীবন অর্জন করতে পারে।
৫. গ্রাইন্ডিং হুইল স্পিন্ডেলের স্ট্যান্ডার্ড কনফিগারেশন হল পিছনের চারটি এবং পিছনের দুটি বিয়ারিং কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক প্রেসার স্পিন্ডেলও নির্বাচন করা যেতে পারে, যার উচ্চ ঘূর্ণন নির্ভুলতা, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধ ক্ষমতা, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান রয়েছে। বিশেষ ওয়ার্ক-পিস গ্রাইন্ডিংয়ের জন্য, গ্রাইন্ডিং হুইলের গতি 3500 RPM এবং 60m/s পর্যন্ত সমন্বয় করা যেতে পারে।
৬. টেইল সিটটি কঠোর এবং শক্তিশালী উভয় হওয়ার জন্য ডিজাইন করা হয়েছে। একটি শক্ত ইস্পাত স্লাইডিং সিলিন্ডার ঢালাই লোহার বডিতে আবদ্ধ করা হয়েছে যা MT4 শীর্ষ কোর বহন করার জন্য ডিজাইন করা হয়েছে। পিছনের অ্যাডজাস্টমেন্ট নবের মাধ্যমে স্লাইডিং সিলিন্ডারের জ্যাক করার শক্তি সহজেই পরিবর্তন করা যেতে পারে। একটি প্যাডেল সহ বিশেষ আনুষাঙ্গিক তেল চাপ টেইল সিট ওয়ার্ক পার্টস আনলোড করার সুবিধা দেয়।
৭. Siemens সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা স্ট্যান্ডার্ড কনফিগারেশন হিসাবে, সেকেন্ডারি ডেভেলপমেন্টের পরে, সমস্ত চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ। Siemens উচ্চ পারফরম্যান্স সার্ভো মোটর দিয়ে সজ্জিত, সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেমের আরও ভাল সামঞ্জস্য রয়েছে, একই সময়ে স্বয়ংক্রিয় বালি মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং গ্রাইন্ডিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
পণ্যের বিবরণ:
| পণ্যের বিবরণ: |
|
হেড ফ্রেম (C-axis) পুনরাবৃত্তিমূলক পজিশনিং নির্ভুলতা
|
0.002deg |
|
X/Z অক্ষের রেজোলিউশন
|
0.0001mm |
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাস
|
350-435mm |
|
সর্বাধিক গ্রাইন্ডিং ব্যাস
|
300mm |
|
সর্বাধিক লোড
|
90kg |
(১) বিল্ট-ইন রেনিশা এনকোডার সহ মুভেবল ওয়ার্ক সেন্টার স্পিন্ডেল।
(২) চাক লোড ক্যাপাসিটি 150Nm
(৩) নির্ভুলতা কৌণিক যোগাযোগ বল বিয়ারিং
(৪) রাউন্ডনেস≤1μm
(৫) বৃহৎ ঘূর্ণন কোণ
(৬) কেন্দ্রে কুলিং তরল
(৭) স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর দ্বারা চালিত
(৮) পজিশনিং স্টপ ফাংশন
মুভেবল ওয়ার্ক সেন্টার সহ উচ্চ অনমনীয়তা সম্পন্ন ওয়ার্ক হেড, উচ্চ অনমনীয়তা এবং উচ্চ নির্ভুলতা কৌণিক যোগাযোগ বল বিয়ারিং এবং কোণ রোলার বিয়ারিং দ্বারা সমর্থিত, যা স্পিন্ডেলটিকে সবচেয়ে স্থিতিশীল এবং চরম অনমনীয়তা প্রদান করে।
স্পিন্ডলে কোণ চাক MT-4 ব্যবহার করা হয়, যার একটি φ24mm সেন্টার হোল রয়েছে, যেখানে ফিক্সচারের টেনশন ডিভাইস যেতে পারে, সেইসাথে কুলিং তরলও যেতে পারে।
ওয়ার্ক হেডটি একটি সোডিক ডিজিটাল এসি সার্ভো মোটর দ্বারা চালিত, বিভিন্ন গতি সহ। অনিয়মিত অংশগুলিকে গ্রাইন্ড করা যেতে পারে, দ্রুত এবং সুনির্দিষ্ট স্পিন্ডেল পজিশনিং, এবং ইন্টারেক্টিভ X অক্ষ এবং C অক্ষের কারণে।
