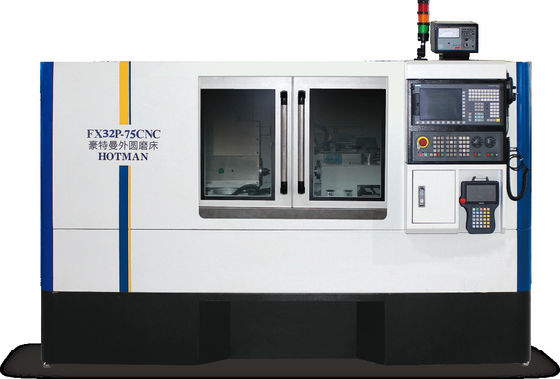

হটম্যান টেকসই উচ্চ নির্ভুলতা বহুমুখী স্বয়ংক্রিয় সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন

হটম্যান টেকসই উচ্চ নির্ভুলতা বহুমুখী স্বয়ংক্রিয় সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন

হটম্যান টেকসই উচ্চ নির্ভুলতা বহুমুখী স্বয়ংক্রিয় সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন

বড় ইমেজ :  হটম্যান টেকসই উচ্চ নির্ভুলতা বহুমুখী স্বয়ংক্রিয় সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HOTMAN
সাক্ষ্যদান: CE
মডেল নম্বার: FX27-60CNC
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: RMB1/SET
প্যাকেজিং বিবরণ: কাঠের বই
ডেলিভারি সময়: ৬০ দিন
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 30
বিস্তারিত পণ্যের বর্ণনা
Control System: PLC Dimensions: 1000 x 1000 x 1000 mm
Grinding Wheel Diameter: 200 mm Grinding Wheel Motor Power: 1.5 kW
Grinding Wheel Motor Voltage: 220 V/380 V Grinding Wheel Speed: 3000 rpm
Max Grinding Diameter: 200 mm Max Grinding Length: 1000 mm
Power: 2.2 kW Table Motor Power: 0.75 kW
Table Motor Voltage: 380 V Table Speed: 1-20 m/min
Type: Cylindrical Grinder Machine Voltage: 380 V
Weight: 500 kg
বিশেষভাবে তুলে ধরা:

টেকসই সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন

,

সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন স্বয়ংক্রিয়

,

মাল্টি ফাংশন সিলিন্ডার গ্রিলিং মেশিন

একক মেশিন ম্যানিপুলেটর স্বয়ংক্রিয় লোডিং এবং আনলোডিং



ডিভাইসের বর্ণনাঃ



1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।





2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.



3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি



4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।



5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.



6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.



7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।





বিশেষত্ব:

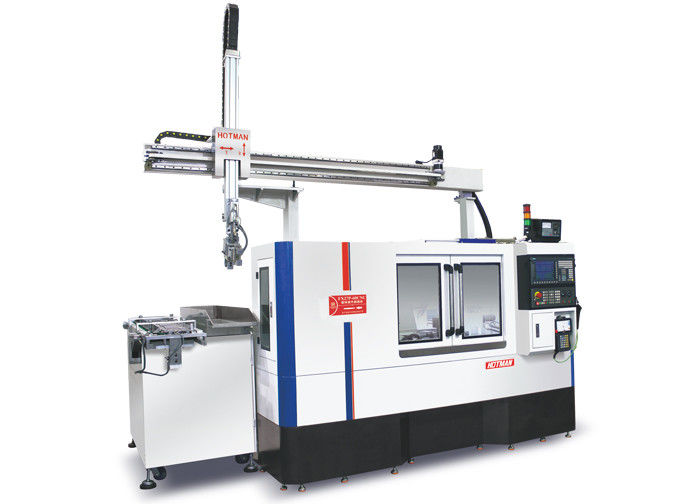

FX27P-60CNC উচ্চ নির্ভুলতা সরাসরি সিলিন্ডারিক গ্রাইন্ডিং মেশিনে (সম্পূর্ণ কভার, একক মেশিন ম্যানিপুলেটর স্বয়ংক্রিয় লোডিং এবং আনলোডিং)
1বিছানা ঘূর্ণন ব্যাসার্ধঃ Φ270mm, দুই উপরের কেন্দ্রের মধ্যে দূরত্বঃ 600mm।

2গ্রাইন্ডিং হুইল গতিঃ 1650rpm, গ্রাইন্ডিং হুইল আকার (আকার × প্রস্থ × ডিপার্চার): Φ405×32×Φ127mm

3. সক্রিয় পরিমাপ ডিভাইসটি গ্রিলিং প্রসেসিংয়ের সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণ উপলব্ধি করতে কনফিগার করুন।





টেকনিক্যাল স্পেসিফিকেশনঃ



প্রকল্প ইউনিট মডেলঃ FX32P-60CNC







প্রক্রিয়াকরণ ক্ষমতা



টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ মিমি 320

সর্বোচ্চ দূরত্ব

দুইটি আঙুল

মিমি 600
সর্বাধিক গ্রিলিং ব্যাসার্ধ মিমি 320
দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ কিলোগ্রাম (b) ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী)
গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) মিমি 455×38 ((32-50) ×127
গ্রাইন্ডিং হুইল গতি rpm 1650
গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি m/s 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত)
  পেষকদন্ত যন্ত্রপাতি মিমি স্বয়ংক্রিয় প্রকার



গ্রিলিং হুইল মাথা

খাওয়ানোর কোণ ডিগ 90
ফিড স্ট্রোক মিমি 250
এক্স অক্ষ দ্রুত গতির গতি m/min 6
এক্স অক্ষের সর্বনিম্ন ফিড মিমি 0.001



মাথার ফ্রেম

স্পিন্ডল গতি rpm ৫০-৫০০
স্পিন্ডল ফর্ম   একযোগে বা কেন্দ্রীভূত
আঙুলের স্পেসিফিকেশন   এমটি-৪



পিছনের আসন

স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব মিমি 40
আঙুলের স্পেসিফিকেশন   এমটি-৪



কাজের টেবিল

Z অক্ষ দ্রুত গতির গতি m/min 8
ন্যূনতম Z- অক্ষ ফিড মিমি 0.001
সর্বাধিক ভ্রমণ মিমি 550
ঘূর্ণন কোণ ডিগ + ৬/৯



মোটর

গ্রিলিং হুইল স্পিন্ডেল মোটর কেডব্লিউ 3.৭৫/৫5
এক্স-অক্ষ ফিড মোটর (সার্ভো) কেডব্লিউ 2.2
Z-অক্ষ ফিড মোটর (সার্ভো) কেডব্লিউ 2.2
হেড ফ্রেম স্পিন্ডল মোটর কেডব্লিউ 0.75
ঠান্ডা পাম্প মোটর কেডব্লিউ 0.75
তৈলাক্তকরণ তেলের মোটর কেডব্লিউ 0.২৫*২
রেল স্টক তেল পাম্প মোটর কেডব্লিউ 0.75



অন্যান্য

মেশিনের নেট ওজন কেজি 3300
মোট মেশিনের ওজন কেজি 3500
প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) মিমি ২৮০০*২০০০*২০০০
