পণ্যের বিবরণ:
প্রদান:
|
গ্রাইন্ডিং হুইল বোর: | 20 মিমি | নাকাল চাকা ব্যাস: | 150 মিমি |
---|---|---|---|
গ্রাইন্ডিং হুইল গ্রিট: | 150# | নাকাল চাকা কঠোরতা: | HRA90 |
নাকাল চাকা উপাদান: | সিবিএন | Grinding Wheel Max. নাকাল চাকা সর্বোচ্চ. Load বোঝা: | ২৫ কেজি |
Grinding Wheel Max. নাকাল চাকা সর্বোচ্চ. Speed গতি: | 6000r/মিনিট | Grinding Wheel Max. নাকাল চাকা সর্বোচ্চ. Working Pressure কাজের চাপ: | 0.2MPa |
Grinding Wheel Max. নাকাল চাকা সর্বোচ্চ. Working Temperature কাজ তাপমাত্রা | 120℃ | নাকাল চাকার গতি: | 3000r/মিনিট |
নাকাল চাকার প্রস্থ: | 20 মিমি | শক্তি: | 2.2KW |
গতি: | 1400r/মিনিট | প্রকার: | নলাকার গ্রাইন্ডার মেশিন |
ভোল্টেজ: | 380v | ||
বিশেষভাবে তুলে ধরা: | স্থিতিশীল সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন,সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন মাল্টিপপ্লাস,6000r/min সিলিন্ডার গ্রিলিং মেশিন |

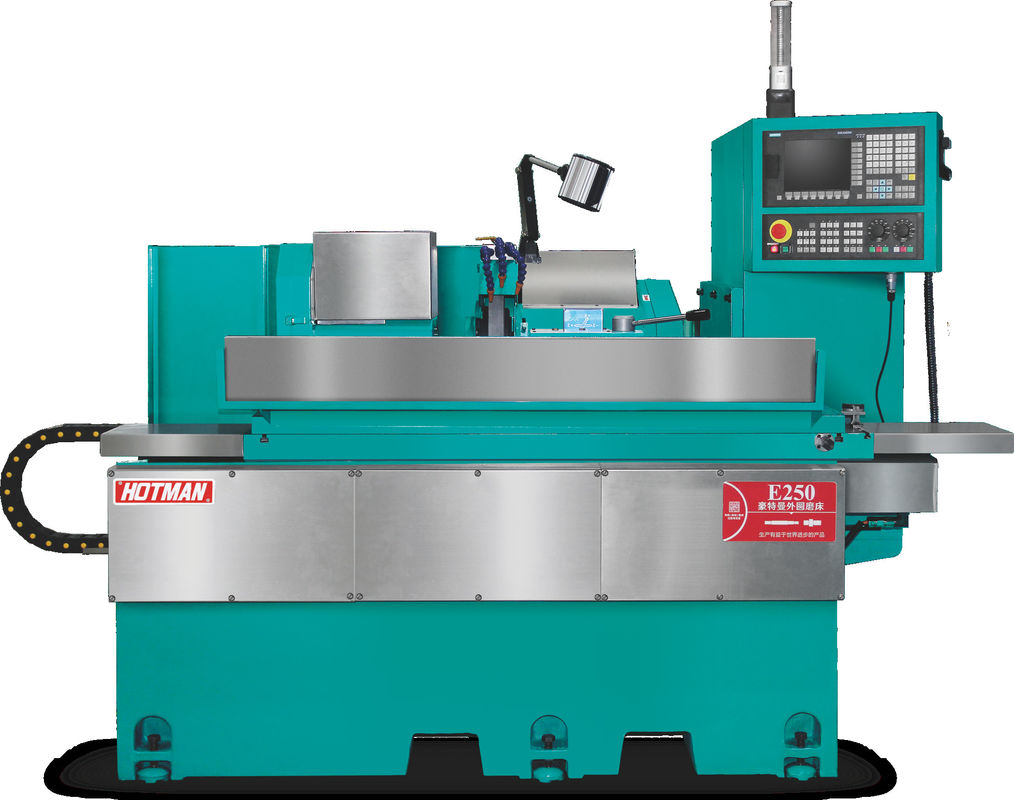

উচ্চ নির্ভুলতা সিএনসি সিলিন্ডারিকাল মেশিন E250
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
পয়েন্ট | পণ্য | মডেল | পরিমাণ | দামের গঠন |
| উচ্চ নির্ভুলতা সিএনসি সিলিন্ড্রিকাল গ্রাইন্ডিং মেশিন | E250 | স্ট্যান্ডার্ড সংযোজন সহ মূল্য তালিকা দেখুন |
| ১) | জার্মানি সিমেন্স 828D সিএনসি সিস্টেম ব্যবহার করুন, বিশেষ বন্ধুত্বপূর্ণ ম্যান-মেশিন ইন্টারফেস, কোন প্রোগ্রামিং, প্রক্রিয়াকরণ প্রোগ্রাম স্বয়ংক্রিয়ভাবে উত্পন্ন। |
টেকনিক্যাল প্যারামিটারঃ
সংখ্যা | প্রকল্প | ইউনিট | | মডেলঃ | E250 | ||
| 1 | টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 250 | |||
2 | দুইটি আঙ্গুলের মধ্যে সর্বোচ্চ দূরত্ব | | | ||||
3 | সর্বাধিক গ্রিলিং ব্যাসার্ধ | mm ((ইন) | | ||||
4 | দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | 60 ((顶心工作) /20 (只有工作头) | ||||
5 | গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | | | ||||
6 | গ্রাইন্ডিং হুইল গতি | rpm | 1570 | ||||
7 | গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 35 | ||||
8 | পেষকদন্ত যন্ত্রপাতি | mm ((ইন) | স্বয়ংক্রিয় প্রকার স্বয়ংক্রিয় প্রকার | ||||
9 | এক্স অক্ষের সর্বনিম্ন ফিড | mm ((ইন) | 0.001 | ||||
10 | খাওয়ানোর কোণ | ডিগ | 90 | ||||
11 | ফিড স্ট্রোক | মিমি | 250 | ||||
12 | এক্স অক্ষ দ্রুত গতির গতি | মিমি/মিনিট | 0-10000 | ||||
মাথার ফ্রেম | 13 | স্পিন্ডল গতি | rpm | ৫০-৫০০ | |||
14 | স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | |||||
15 | আঙুলের স্পেসিফিকেশন | এমটি-৪ | |||||
স্ট্রেন ফ্রেম | 16 | স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব (হাইড্রোলিক টাইপ) | মিমি | 40 | |||
17 | আঙুলের স্পেসিফিকেশন | এমটি-৪ | |||||
18 | কাজের মোড | ম্যানুয়াল | |||||
| 19 | Z অক্ষ দ্রুত গতির গতি | m/min | ০-২০০০ | |||
20 | ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | ||||
21 | সর্বাধিক ভ্রমণ | মিমি | 550 | ||||
22 | ঘূর্ণন কোণ | ডিগ | +৬/৯ | ||||
| 23 | গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 | |||
24 | এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | ||||
25 | Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | ||||
26 | হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | ||||
27 | ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | ||||
28 | তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | ১/৪*২ | ||||
29 | টেইলস্টক তেল পাম্প মোটর (বিশেষ) | কেডব্লিউ | 0.75 | ||||
| 30 | এক্স/জেড অক্ষ গাইড/লিড স্ক্রু তৈলাক্তকরণ তেল | MOBIL#1409 অথবা ISO VG68 | ||||
31 | মেশিনের নেট ওজন | কেজি | প্রায় ৩২০০ | ||||
32 | মোট মেশিনের ওজন | কেজি | ৩৪০০ | ||||
33 | প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ |
