পণ্যের বিবরণ:
প্রদান:
|
| গ্রাইন্ডিং হুইল বোর: | 20 মিমি | নাকাল চাকা ব্যাস: | 200 মিমি |
|---|---|---|---|
| নাকাল চাকা মোটর কুলিং পদ্ধতি: | এয়ার কুলিং | নাকাল চাকা মোটর বর্তমান: | 7.5A |
| নাকাল চাকা মোটর ফ্রিকোয়েন্সি: | ৫০ হার্জ | নাকাল চাকা মোটর নিরোধক বর্গ: | চ |
| নাকাল চাকা মোটর শক্তি: | 1.5KW | নাকাল চাকা মোটর সুরক্ষা স্তর: | IP54 |
| নাকাল চাকা মোটর গতি: | 1400rpm | নাকাল চাকা মোটর ভোল্টেজ: | 380v |
| নাকাল চাকা মোটর ওয়ার্কিং আর্দ্রতা: | ≤85% | নাকাল চাকা মোটর কাজের তাপমাত্রা: | 0-40℃ |
| নাকাল চাকার গতি: | 3000RPM | নাকাল চাকার প্রস্থ: | 20 মিমি |
| মডেল: | স্টেপ ডাউন গ্রাইন্ডিং মেশিন | ||
| বিশেষভাবে তুলে ধরা: | HOTMAN স্টেপ ডাউন গ্রাইন্ডিং মেশিন,সারফেস স্টেপ ডাউন গ্রিলিং মেশিন,20 মিমি ব্যাসার্ধের সুনির্দিষ্ট পৃষ্ঠ গ্রাইন্ডার |
||

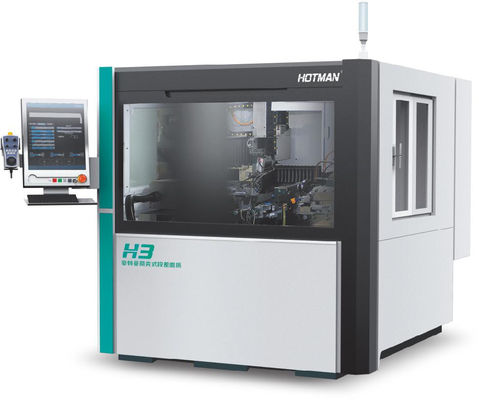

স্টেপ ডাউন গ্রিলিং মেশিন H3
ডিভাইসের বর্ণনাঃ
1. স্টেপ ডাউন গ্রাইন্ডিং মেশিনের দেহ এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ছাঁটাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স্ক দ্বারা চিকিত্সা করা হয়।উপাদানগুলি YASDA দ্বারা প্রক্রিয়াজাত করা হয়, MITSUI SEIKI, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করার জন্য, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
1. ওয়ার্কপিস গ্রাইন্ডিং মোডঃ কোর গ্রাইন্ডিং, মোটা গ্রাইন্ডিং হুইল কোণ 11 ডিগ্রী, সূক্ষ্ম গ্রাইন্ডিং হুইল 90 ডিগ্রী, এ মোটা গ্রাইন্ডিং হুইল, বি সূক্ষ্ম গ্রাইন্ডিং হুইল।
2. বিটঃ ম্যানিপুলেটর স্বয়ংক্রিয়ভাবে ফিড দেয়, গ্রহণ করে এবং একটি ফিড সম্পূর্ণ করে।
3গ্রাইন্ডিং সময়ঃ Φ4 গ্রাইন্ডিং থেকে ওয়ার্কপিস গঠনের সময়, গ্রাইন্ডিং সময় 65 সেকেন্ড এক, গতি সামঞ্জস্যযোগ্য, এবং গতি বাস্তব পরিস্থিতি অনুযায়ী সামঞ্জস্য করা হয়।
4. গ্রিলিং ওয়ার্কপিসের ব্যাসার্ধের পরিসীমাঃ 0.05-20.0 মিমি।
5. গ্রিলিং ওয়ার্কপিসের দৈর্ঘ্যঃ 200 মিমি পর্যন্ত
6. ওয়ার্কিং হেড স্পিন্ডল ঘূর্ণন মোডঃ স্থায়ী
7. ওয়ার্কিং হেড স্পিন্ডল স্পিডঃ 0 -- 2000rpm
না, না। | পয়েন্ট | ইউনিট | মডেলঃ H3 | |
| 1 | পার্ট ক্ল্যাম্পিং ব্যাসার্ধ পরিসীমা | মিমি | 0.5-20 | |
| 2 | পার্ট গ্রাইন্ডিং ব্যাসার্ধ পরিসীমা | মিমি | 0.০৫-২০ | |
| 3 | পার্ট ক্ল্যাম্পিং / গ্রিলিং দৈর্ঘ্য, সর্বোচ্চ | মিমি | 300/200 | |
| 4 | কন্ট্রোল সমন্বয় (সিএনসি-৪ এক্সেল) | ANCA-X/Y/Z/Z′ | ||
| 5 | পার্ট হ্যান্ডলিং সমন্বয় (সিএনসি -3 অক্ষ) | ANCA-U/V/W | ||
| 6 |
রুক্ষভাবে পিচানো | চাকা আকার (বাহ্যিক ব্যাসার্ধ X প্রস্থ X গর্ত ব্যাসার্ধ) | মিমি | ২৫০x২০x৩১।75 |
| 7 | স্পিন্ডলের ঘূর্ণন গতি (বৈদ্যুতিক) | rpm | ০-৯০০০ | |
| 8 | ঘোড়ার রৈখিক গতি, সর্বোচ্চ | m/s | 90 | |
| 9 | স্পিন্ডল শক্তি | কেডব্লিউ | 18.৫ / ২২ / ৩০ | |
| 10 | সূক্ষ্ম পিষন | চাকা আকার (বাহ্যিক ব্যাসার্ধ X প্রস্থ X গর্ত ব্যাসার্ধ) | মিমি | ১৫০x২০x৩১।75 |
| 11 | স্পিন্ডলের ঘূর্ণন গতি (বৈদ্যুতিক) | rpm | ০-১২০০০ | |
| 12 | ঘোড়ার রৈখিক গতি, সর্বোচ্চ | m/s | 90 | |
| 13 | স্পিন্ডল শক্তি | কেডব্লিউ | 3.৫/৮।5 | |
| 14 | X/Y/Z/Z′ অক্ষের ফিডিং রেজোলিউশন | মিমি | 0.001 | |
| 15 | এক্স অক্ষের যাত্রা (রুক্ষ গ্রাইন্ডিং হুইল) | মিমি | 73 | |
| 16 | Y অক্ষের যাত্রা (ফাইন গ্রিলিং হুইল) | মিমি | 40 | |
| 17 | Z অক্ষের যাত্রা (প্রধান স্টক) | মিমি | 374 | |
| 18 | Z √ অক্ষ ভ্রমণ (৪thঅক্ষ) | মিমি | 52 | |
| 19 | এক্স/ওয়াই/জেড/জেড′ অক্ষের সার্ভো মোটর | কেডব্লিউ | 2.0 | |
| 20 | হেডস্টক স্পিন্ডল মোটর | কেডব্লিউ | 1.0 | |
| 21 | শিরশ্ছেদের স্পিন্ডেল গতি | rpm | ০-৩০০০ | |
| 22 | হাইড্রোলিক পাম্প মোটর | কেডব্লিউ | 0.25 | |
| 23 | প্রধান স্টক স্পিন্ডল ঘূর্ণন পদ্ধতি | স্থির | ||
| 24 | পার্ট পজিশনিং পদ্ধতি | সামনে | ||
| 25 | রোবটের ইউ/ভি/ডাব্লু অক্ষ সার্ভো মোটরের শক্তি | কেডব্লিউ | 1.0 | |
| 26 | গ্রিলিং তরল রিজার্ভারের আকার | মিমি | ৩০০*৩০০*১০০০ | |
| 27 | মেশিনের মোট ওজন (প্রায়) | কেজি | 5000 | |
| 28 | মেশিনের বাইরের আকার (দৈর্ঘ্য X প্রশস্ততা X উচ্চতা) | মিমি | ২৩৯০*২৭৫২*২০৫০ | |
