পণ্যের বিবরণ:
প্রদান:
|
| ওজন: | ১,২০০ কেজি | টেবিল খাওয়ানো মোটর: | 0.75KW |
|---|---|---|---|
| টেবিল ভ্রমণ: | ৪০০x১৮০ মিমি | শীতল পদার্থ পাম্প মোটর: | 0.04kw |
| Max. সর্বোচ্চ Distance from Table Surface to Spindle Center টেবিল সারফেস থেক: | 400 মিমি | Max. সর্বোচ্চ Grinding Height নাকাল উচ্চতা: | 180 মিমি |
| গ্রাইন্ডিং হুইল বোর: | 20 মিমি | Max. সর্বোচ্চ Grinding Length নাকাল দৈর্ঘ্য: | 400 মিমি |
| বিশেষভাবে তুলে ধরা: | উল্লম্ব ইউনিভার্সাল গ্রিলিং মেশিন,ইউনিভার্সাল গ্রাইন্ডিং মেশিন মাল্টিফাংশনাল,টেকসই সিএনসি উল্লম্ব গ্রাইন্ডিং মেশিন |
||
ইউনিভার্সাল গ্রাইন্ডিং মেশিন একটি ইউনিভার্সাল গ্রাইন্ডিং ইউনিট যা একটি প্রতিযোগিতামূলক খরচে গ্রাইন্ডিং অ্যাপ্লিকেশনগুলির একটি পরিসীমা সরবরাহ করে। এটিতে 20 মিমি গ্রাইন্ডিং হুইল খাঁজ রয়েছে,সর্বাধিক পেষণকারী প্রস্থ 180 মিমি, একটি টেবিল খাওয়ানো মোটর 0.75kw, একটি টেবিল ভ্রমণ 400x180mm, এবং একটি টেবিল আকার 400x180mm. এটা তার উচ্চ মানের, শক্তসমর্থ,এবং নির্ভরযোগ্য নির্মাণএর সহজ ইনস্টলেশন এবং অপারেশন সহ, এটি বিভিন্ন পিচিংয়ের প্রয়োজনের জন্য নিখুঁত পিচিং যন্ত্র।এর সর্বজনীন গ্রাইন্ডিং প্রক্রিয়াটি বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলির প্রয়োজনীয়তা পূরণ করতে সক্ষম করেএটি তার বহুমুখিতা, নির্ভরযোগ্যতা এবং খরচ কার্যকারিতা জন্য অত্যন্ত সুপারিশ করা হয়।
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

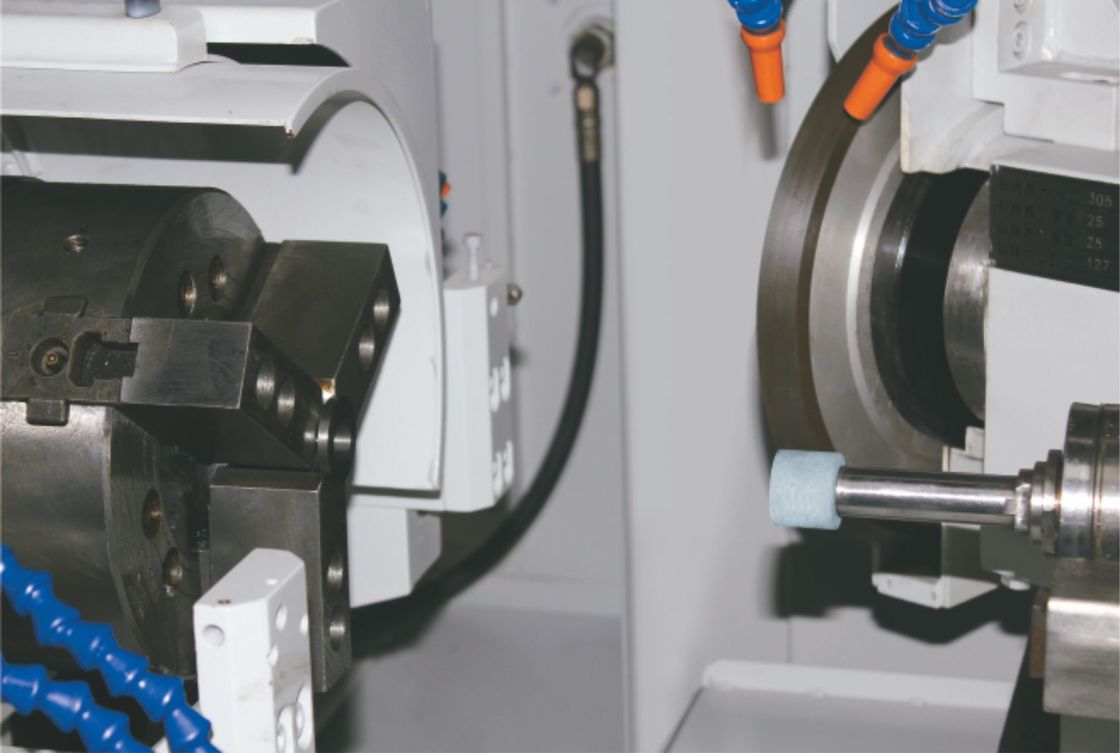

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
| সম্পত্তি | মূল্য |
|---|---|
| ইউনিভার্সাল গ্রাইন্ডিং ডিভাইস | ইউনিভার্সাল গ্রিলিং মেশিন |
| গ্রাইন্ডিং হুইলের গতি | 2800r/min |
| টেবিল ফিডিং মোটর | 0.৭৫ কিলোওয়াট |
| শীতল পদার্থ পাম্প মোটর | 0.04kw |
| গ্রাইন্ডিং হুইল বোর | ২০ মিমি |
| মিলিং হুইলের প্রস্থ | ২০ মিমি |
| টেবিলের পৃষ্ঠ থেকে স্পিন্ডল সেন্টার পর্যন্ত সর্বোচ্চ দূরত্ব | ৪০০ মিমি |
| মিলিং হুইল ব্যাসার্ধ | ২০০ মিমি |
| টেবিল ভ্রমণ | ৪০০x১৮০ মিমি |
| সর্বোচ্চ। গ্রাইন্ডিং উচ্চতা | ১৮০ মিমি |
| সর্বাধিক। গ্রাইন্ডিং প্রস্থ | ১৮০ মিমি |
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
|
প্রক্রিয়াকরণ ক্ষমতা
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
|
সর্বোচ্চ দূরত্ব দুইটি আঙুল |
মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
|
গ্রিলিং হুইল মাথা |
খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
|
মাথার ফ্রেম |
স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
পিছনের আসন |
স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
কাজের টেবিল |
Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
|
মোটর |
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
|
অন্যান্য |
মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ | |

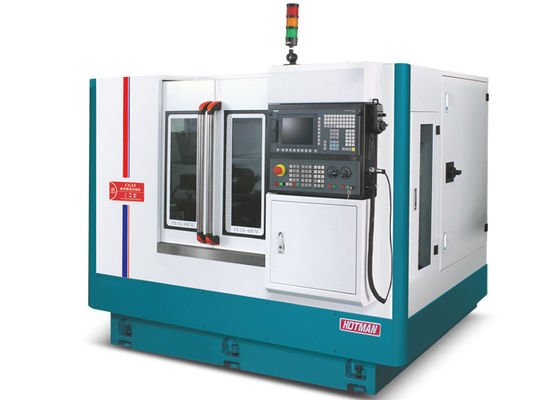

HOTMAN এর CG15 ইউনিভার্সাল গ্রাইন্ডিং মেশিনটি ব্যবহারকারীদের একটি ইউনিভার্সাল গ্রাইন্ডিং টুল, ডিভাইস, যন্ত্রপাতি বা সরঞ্জাম সরবরাহ করার জন্য ডিজাইন করা হয়েছে। এটিতে 400x180 মিমি টেবিলের আকার রয়েছে,টেবিলের পৃষ্ঠ থেকে স্পিন্ডলের কেন্দ্র পর্যন্ত সর্বোচ্চ দূরত্ব 400 মিমি, 2800r/min গ্রাইন্ডিং হুইল গতি, 180mm সর্বোচ্চ গ্রাইন্ডিং উচ্চতা, এবং 200mm গ্রাইন্ডিং হুইল ব্যাসার্ধ.এটি অনেক শিল্পে গ্রাইন্ডিং এবং পোলিশিং কাজের জন্য নিখুঁত পছন্দ.
HOTMAN CG15 ইউনিভার্সাল গ্রিলিং মেশিন ব্যবহার করা সহজ এবং উচ্চ ডিগ্রী নির্ভুলতা আছে। এটি বিভিন্ন উপকরণ, যেমন ইস্পাত, অ্যালুমিনিয়াম, ব্রোঞ্জ, তামা, টুল ইস্পাত,এবং খাদ. এটি যথার্থ গ্রাইন্ডিং কাজের জন্যও উপযুক্ত, যেমন মেশিনিং স্ক্রু, থ্রেডিং, রিমিং এবং ড্রিলিং। এটি অভ্যন্তরীণ এবং বাহ্যিক সিলিন্ডারিক পৃষ্ঠগুলি গ্রাইন্ডিংয়ের জন্যও উপযুক্ত,পাশাপাশি সমতল পৃষ্ঠ.
তার কম শব্দ এবং কম্পন স্তরের জন্য ধন্যবাদ, HOTMAN CG15 ইউনিভার্সাল গ্রিলিং মেশিন শিল্প সেটিংসে ব্যবহারের জন্য আদর্শ।এটি একটি ধুলো-প্রতিরোধী নকশা এবং উন্নত নিরাপত্তা এবং উত্পাদনশীলতা জন্য একটি উচ্চ দক্ষতা ড্রাইভ সিস্টেম আছেতার সুনির্দিষ্ট নিয়ন্ত্রণ এবং উচ্চ-নির্ভুলতা গ্রাইন্ডিং ক্ষমতা সঙ্গে, এটি স্পষ্টতা গ্রাইন্ডিং থেকে রুক্ষ গ্রাইন্ডিং থেকে, গ্রাইন্ডিং কাজ বিস্তৃত জন্য নিখুঁত।
HOTMAN CG15 ইউনিভার্সাল গ্রিলিং মেশিন একটি নির্ভরযোগ্য এবং বহুমুখী সরঞ্জাম যা বিভিন্ন ধরণের গ্রিলিং কাজের জন্য ব্যবহার করা যেতে পারে।এর উচ্চতর নকশা এবং কর্মক্ষমতা এটিকে যে কোন মিলিং কাজের জন্য নিখুঁত পছন্দ করে তোলে. আপনি ইস্পাত, অ্যালুমিনিয়াম, পিতল, তামা, টুল ইস্পাত, বা খাদ, HOTMAN CG15 ইউনিভার্সাল গ্রাইন্ডিং মেশিন হ'ল নিখুঁত পছন্দ।
আমরা আমাদের ইউনিভার্সাল গ্রাইন্ডিং মেশিনের জন্য পেশাদার প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি। আমাদের অভিজ্ঞ প্রযুক্তিবিদদের দল আপনার মেশিন সম্পর্কিত যে কোনও প্রশ্নের জন্য 24/7 উপলব্ধ।
আমরা আপনার মেশিনের সেটআপ এবং অপ্টিমাইজেশান এবং আপনার যে কোন প্রযুক্তিগত সমস্যার জন্য বিনামূল্যে অনলাইন পরামর্শ প্রদান করি।আমরা আপনার মেশিনের জন্য দূরবর্তী এবং অন সাইট ডায়াগনস্টিক এবং মেরামত সেবা প্রদান.
