ইন্ডাস্ট্রিয়াল যথার্থতা সিএনসি টার্ন FX580 6000rpm ইস্পাত উপাদান 2 অক্ষ

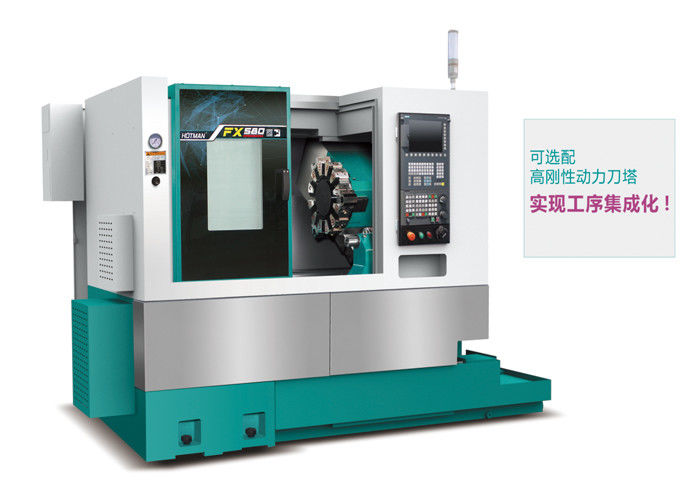

উচ্চ নির্ভুলতা সিএনসি টার্ন-এফএক্স 580


1কমপ্যাক্ট কাঠামো ডিজাইন, ছোট পদচিহ্ন, বৈজ্ঞানিক এবং যুক্তিসঙ্গত পাঁজর বিন্যাস।
2. মেশিনের প্রধান কাঠামো এবং মূল ঢালাই যেমন বিছানা, স্পিন্ডল বক্স, স্লাইড স্যাডল, কাটার টাওয়ার বক্স ইত্যাদি সীমিত উপাদান বিশ্লেষণ (এফইএ) দ্বারা অপ্টিমাইজ করা হয়,এবং অভ্যন্তরীণ চাপ দূর করার জন্য চৌম্বকীয় কম্পন দ্বারা চিকিত্সা করা হয়, যান্ত্রিক তাপ স্থিতিশীলতা নিশ্চিত, শক্তি বিকৃতি হ্রাস, এবং অ্যান্টি-ভিব্রেশন ক্ষমতা উন্নত।
3. উচ্চ-ক্ষমতা মোটর, উচ্চ-ক্ষমতা মোটর ব্যবহার, উচ্চ টর্ক পেতে, ভারী কাটিয়া এখনও নির্ভুলতা এবং স্থিতিশীল প্রক্রিয়াকরণ বজায় রাখতে পারেন।
4. উচ্চ শক্ততা এবং শক্তিশালী স্পিন্ডল.
5.সি৩ সুনির্দিষ্ট স্ক্রু।


C3 সুনির্দিষ্ট স্ক্রুঃ
এক্স / জেড অক্ষটি তাপমাত্রা বৃদ্ধি বিকৃতি কার্যকরভাবে প্রতিরোধ, অবস্থান সঠিকতা উন্নত করতে THK (সি 3 স্তর) প্রাক-প্রসারিত স্ক্রু এবং ইন্টিগ্রেটেড স্ক্রু লেয়ারিং আসন কাঠামো গ্রহণ করে,এবং স্ক্রু সমর্থন অনমনীয়তা এবং স্থিতিশীলতা বৃদ্ধি.
উচ্চ মানের বল স্ক্রু এবং গাইড, চমৎকার মানের গ্রাহকদের দ্বারা প্রয়োজনীয় উচ্চ নির্ভুলতা এবং দীর্ঘ সেবা জীবন পূরণ করার একমাত্র উপায়। বল স্ক্রু উভয় প্রান্তে সংশোধন করা হয়,এটি 100% গাইডের সমান্তরাল কিনা তা নিশ্চিত করার জন্য পরীক্ষা করা হয়েছে, এবং প্রাক টাইট বোল স্ক্রু বাদাম ফাঁকা দূর করে।
সার্ভো কাটার টাওয়ারঃ এনসি দ্রুত সূচক কাটার টাওয়ার কাঠামো ব্যবহার করে, কোন উত্তোলন কর্ম, সার্ভো ড্রাইভ, বড় ব্যাসাকার ইঁদুরের দাঁত সেট, জলবাহী লকিং প্রক্রিয়া।উচ্চ নির্ভুলতার নিখুঁত সমন্বয় অর্জন, দ্রুত দক্ষতা এবং ভাল অনমনীয়তা।
টুল টাওয়ারের ইনডেক্সিং অ্যাকশনটি সমন্বয় আন্দোলনের সাথে একই সময়ে সম্পাদন করা যেতে পারে এবং টুল পরিবর্তন গতি দ্রুত,যা মেশিন টুলের কাজের দক্ষতা আরও উন্নত করে.
উপকারিতা:
1. কাটার টাওয়ার দাঁত প্লেট বড় ব্যাসার্ধ বাঁকা দাঁত প্লেট adopts।
2. টুল টাওয়ারের দেহ সরাসরি স্ক্রু এবং গাইড রেলের সাথে সংযুক্ত।কাটার আকার একই শিল্পের তুলনায় কাটার টাওয়ার প্রধান কাঠামোর বেধ বৃদ্ধি এবং অনমনীয়তা বৃদ্ধি করেছে.
ত্বরণ:
1এক্স এবং জেড অক্ষের উচ্চ গতির ত্বরণ অর্জনের জন্য উচ্চ-নির্ভুল সার্ভো নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করুন।
2. দ্রুত ফিড গতিঃ এক্সঃ 30m/min,Z:36m/min 3. উচ্চ অনমনীয়তা THK রৈখিক গাইড রেল গৃহীত হয়, এবং দ্রুত ফিড গতি কাঠামোগত জনসাধারণের সর্বোচ্চ স্তরে পৌঁছেছে।
ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।


2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.

3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.


6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।

টেকনিক্যাল স্পেসিফিকেশনঃ
