পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা পিছনে কোণ: | 0-18° | নাকাল চাকা ফিরে ফিড মোটর শক্তি: | 0.75KW |
|---|---|---|---|
| নাকাল চাকা ফিরে ফিড মোটর গতি: | 1420r/মিনিট | নাকাল চাকা ফিরে ফিড গতি: | 0.1-3 মিমি/মিনিট |
| নাকাল চাকা ব্যাস: | 200 মিমি | নাকাল চাকা ফিড মোটর শক্তি: | 0.75KW |
| নাকাল চাকা ফিড মোটর গতি: | 1420r/মিনিট | নাকাল চাকা ফিড গতি: | 0.1-3 মিমি/মিনিট |
| নাকাল চাকা মোটর শক্তি: | 2.2KW | নাকাল চাকা মোটর গতি: | 1420r/মিনিট |
| নাকাল চাকার গতি: | 2800r/মিনিট | পণ্যের নাম: | ইউনিভার্সাল গ্রাইন্ডিং মেশিন |
| Worktable ফিড মোটর শক্তি: | 0.75KW | কাজের টেবিলের আকার: | 200*400 মিমি |
| কাজের টেবিলের গতি: | 0.1-3 মিমি/মিনিট | ||
| বিশেষভাবে তুলে ধরা: | 0.75KW ইউনিভার্সাল গ্রিলিং মেশিন,ইউনিভার্সাল গ্রিলিং মেশিন 1420r/min,স্থিতিশীল যথার্থতা সিএনসি গ্রাইন্ডিং |
||

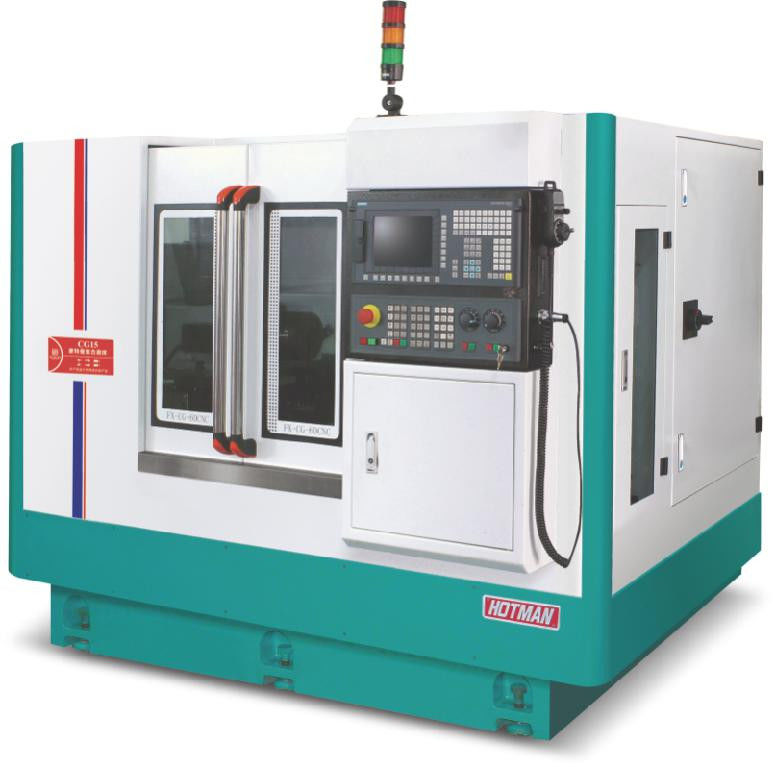

উচ্চ নির্ভুলতা সিএনসি ইউনিভার্সাল গ্রিলিং মেশিন-সিজি 15
ছোট কম্পোনেন্ট প্রসেসিং টুল:

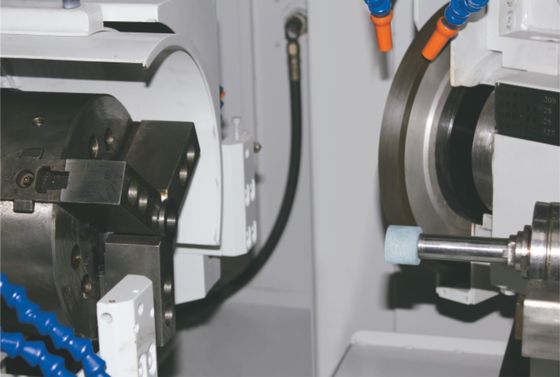

বিভিন্ন ধরণের ক্ল্যাম্পিং পদ্ধতি পাওয়া যায়ঃ
●তিনটি চোয়াল সংযোজিত
●কোললেট টাইপ ক্ল্যাম্পিং
অ্যাপ্লিকেশন শিল্পঃ
●কোল্ট শিল্প
●গিয়ার শিল্প
●গাইড স্লিভ, বাষ্প/লোকোমোটিভের অংশ
●হাইড্রোলিক/নিউম্যাটিক ড্রাইভ শ্যাফ্ট স্লিভ
●ডাই অংশ
●মেডিকেল যন্ত্রপাতি
| পিপ্রকল্প | ইউনিট | মডেল:সিজি15 | |
| প্রক্রিয়াকরণ ক্ষমতা |
গ্রিলিংয়ের সর্বাধিক বাইরের ব্যাস |
মিমি | Φ200 |
|
গ্রিলিং অভ্যন্তরীণ ব্যাসার্ধ পরিসীমা |
মিমি | Φ6?? Φ80 | |
| সর্বাধিক ওয়ার্কপিসের দৈর্ঘ্য | মিমি | 150 | |
|
বাইরের বৃত্তাকার গ্রিলিং হুইলের মাত্রা |
মিমি | Φ405*Φ127*40 | |
|
অভ্যন্তরীণ খাঁজ গ্রিলিং হুইলের স্পিন্ডল গতি |
rpm | 10,000-50,000 | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
| সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা | সেট | সিমেন্স ৮২৮ডি | |
|
গ্রাইন্ডিং হুইল স্পিন্ডল কেন্দ্র থেকে মাটির উচ্চতা |
মিমি | 1035 | |
| এক্স, ওয়াই, জেড | পিন্ডল সার্ভোমোটর | কেডব্লিউ | 1.5 |
| স্পিন্ডল সার্ভোমোটর গতি | rpm | 2000 | |
| ওয়ার্কিং হেড রোটেশন কোণ (হ্যান্ডহেল্ড) | ডিগ্রী | ±15o | |
| এক্স, ওয়াই, জেড ফিড সার্ভো | কেডব্লিউ | 1.5*3 | |
| এক্স, ওয়াই, জেড ফিড সার্ভো স্পিড | rpm | 3000 | |
| ন্যূনতম ফিড ইউনিট | মিমি | 0.001 | |
|
এক্স-অক্সিস ওয়ার্কিং হেড ফিড স্ট্রোক |
মিমি | 450 | |
| Y এবং Z অক্ষের ফিড স্ট্রোক | মিমি | 250 | |
|
অন্যান্য |
ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.37 |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
|
মেশিনের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) |
মিমি | 2355×2100×1800 | |
| মেশিনের ওজন | কেজি | 4000 | |
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
