পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | 200-400 মিমি | নাকাল চাকা ফিড মোটর শক্তি: | 0.75-2.2KW |
|---|---|---|---|
| নাকাল চাকা ফিড গতি: | 0.1-5 মিমি/মিনিট | নাকাল চাকা মোটর শক্তি: | 7.5-15 কিলোওয়াট |
| নাকাল চাকার গতি: | 1450-2800rpm | Max. সর্বোচ্চ Grinding Height নাকাল উচ্চতা: | 200-400 মিমি |
| Max. সর্বোচ্চ Grinding Length নাকাল দৈর্ঘ্য: | 200-400 মিমি | Max. সর্বোচ্চ Grinding Width নাকাল প্রস্থ: | 200-400 মিমি |
| পণ্যের নাম: | অভ্যন্তরীণ গ্রাইন্ডার মেশিন | Worktable ফিড মোটর শক্তি: | 0.75-2.2KW |
| Worktable ফিড গতি: | 0.1-5 মিমি/মিনিট | ওয়ার্কটেবল মোটর পাওয়ার: | 0.75-2.2KW |
| কাজের টেবিলের আকার: | 200-400 মিমি | কাজের টেবিলের গতি: | 0.1-3.5rpm |
| বিশেষভাবে তুলে ধরা: | ব্যবহারিক অভ্যন্তরীণ গ্রাইন্ডার মেশিন,অভ্যন্তরীণ গ্রাইন্ডার মেশিন মাল্টিস্কেন,15KW উচ্চ নির্ভুলতা অভ্যন্তরীণ গ্রাইন্ডার |
||

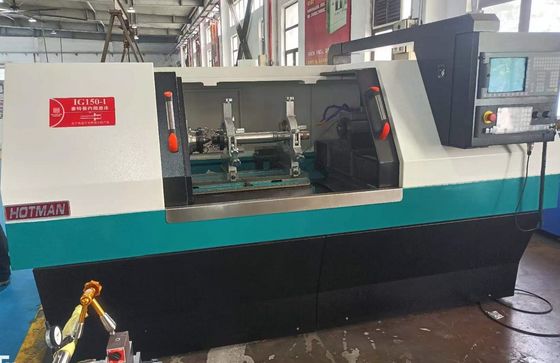

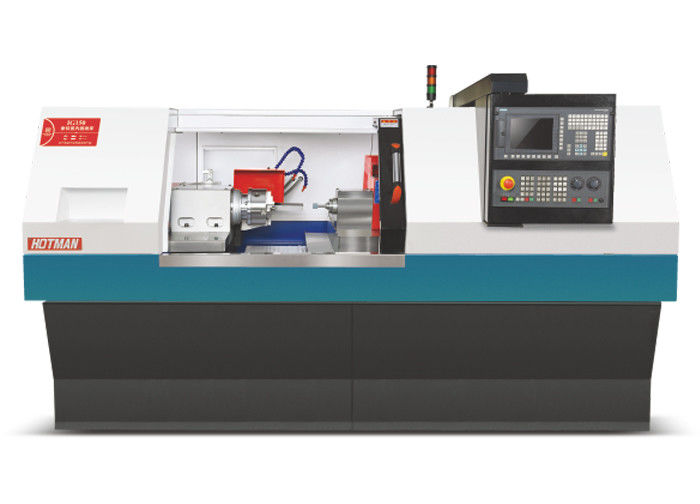

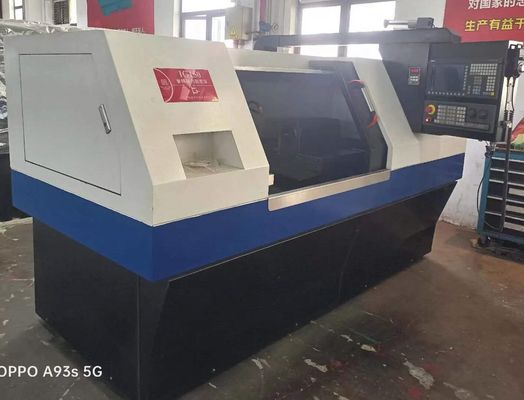

উচ্চ নির্ভুলতা সিএনসি অভ্যন্তরীণ গ্রাইন্ডার-আইজি -150
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান।৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
টেকনিক্যাল স্পেসিফিকেশনঃ
| না। | প্রকল্প | ইউনিট | মডেলঃ IG150 | |
| 1 |
প্রক্রিয়াকরণ সক্ষমতা | গ্রাইন্ডিং অভ্যন্তরীণ ডিপার্চার পরিসীমা | মিমি | Φ6 ¥150 |
| 2 | গ্রিলিং হোলের সর্বাধিক গভীরতা | মিমি | 150 | |
| 3 | সর্বাধিক বাইরের ব্যাসার্ধ | মিমি | 220 | |
| 4 | টপস্পিন ব্যাসার্ধ মেশিন টুল | মিমি | 380 | |
| 5 | মাউন্ট চকের স্পেসিফিকেশন | মিমি | 7 "মানুয়াল চাক /6" হাইড্রোলিক চাক | |
| 6 |
ওয়ার্কিং হেড স্পিন্ডল | ঘূর্ণন কোণ কাজ মাথা আসন | ডিগ | 2 ডিগ্রী আগে 15 ডিগ্রী পরে |
| 7 | ওয়ার্কিং হেডের স্পিন্ডল স্পিড | RPM | ৫০-১৫০০ | |
| 8 | স্পিন্ডল কাঠামোর ফর্ম | স্লিভ/বেয়ারিং স্পিন্ডল | ||
| 9 | স্পিন্ডল টোনার হোল স্পেসিফিকেশন | এমটি-৫ | ||
| 10 | স্পিন্ডল ড্রাইভ মোড | সার্ভোমোটর | ||
| 11 |
এক্স অক্ষ (ওয়ার্কপিসের স্পিন্ডল) | এক্স-অক্ষ ফিড স্ট্রোক | মিমি | 410 |
| 12 | এক্স-অক্ষ ফিড গতি | মিমি / মিনিট | 0.১-১০ | |
| 13 | এক্স-অক্ষ ফিডের সর্বনিম্ন রেজোলিউশন | মিমি | 0.001 | |
| 14 | Z অক্ষ
কাজের টেবিল | Z অক্ষ ফিড স্ট্রোক | মিমি | 400 |
| 15 | Z অক্ষ ফিড গতি | মিমি / মিনিট | 0-10000 | |
| 16 | Z-অক্ষের ফিডের সর্বনিম্ন রেজোলিউশন | মিমি | 0.001 | |
| 17 |
গ্রিলিং হুইল মাথা
| গ্রিলিং হুইল স্পিন্ডলের সর্বাধিক গতি (মেকানিক্যাল স্পিন্ডল) | rpm | 20000 |
| 18 | মোটরযুক্ত স্পিন্ডল (বিকল্প) | কেডব্লিউ | 3.5-12(S1)নির্বাচিত | |
| 19 | গ্রাইন্ডিং হুইল গতি | RPM | 12000 ~ 60000 নির্বাচনযোগ্য | |
| 20 | এক্স-অক্ষ ফিড সার্ভো মোটর | কেডব্লিউ | 2.2 | |
| 21 | Z অক্ষের ফিড সার্ভো মোটর | কেডব্লিউ | 2.2 | |
| 22 | ওয়ার্কিং হেড সার্ভো মোটর | কেডব্লিউ | 1.5 | |
| 23 | ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| 24 | লুব্রিকেটিং অয়েল অয়েলারের মোটর | কেডব্লিউ | 0.25 | |
| 25 | অন্যান্য | মেশিন টুল আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | 2900*2020*1750 |
| 26 | মেশিনের ওজন | কেজি | 3500 | |
