পণ্যের বিবরণ:
প্রদান:
|
| প্রকার: | নলাকার গ্রাইন্ডার মেশিন | নাকাল চাকার আকার: | 200 মিমি |
|---|---|---|---|
| নাকাল চাকা গর্ত: | ৩২ মিমি | নাকাল চাকার গতি: | 1400r/মিনিট |
| নাকাল চাকা টাকু গতি: | 2800r/মিনিট | সর্বোচ্চ ব্যাস নাকাল: | 200 মিমি |
| Max. সর্বোচ্চ Grinding Length নাকাল দৈর্ঘ্য: | 500 মিমি | শক্তি: | 2.২ কিলোওয়াট |
| গতি: | 1400r/মিনিট | টেবিলের আকার: | 400*180 মিমি |
| টেবিল গতি: | 3-25মি/মিনিট | টেবিল ভ্রমণ: | 500 মিমি |
| ভোল্টেজ: | 380v | মাত্রা: | 1400*1000*1600mm |
| ওজন: | ১,২০০ কেজি | ||
| বিশেষভাবে তুলে ধরা: | ৩৮০ ভোল্ট বাহ্যিক সিলিন্ড্রিকাল গ্রাইন্ডার,2.২ কেডব্লিউ বাহ্যিক সিলিন্ড্রিকাল গ্রাইন্ডার,সেমি-অটোমেটিক ইউনিভার্সাল গ্রিন্ডার মেশিন |
||

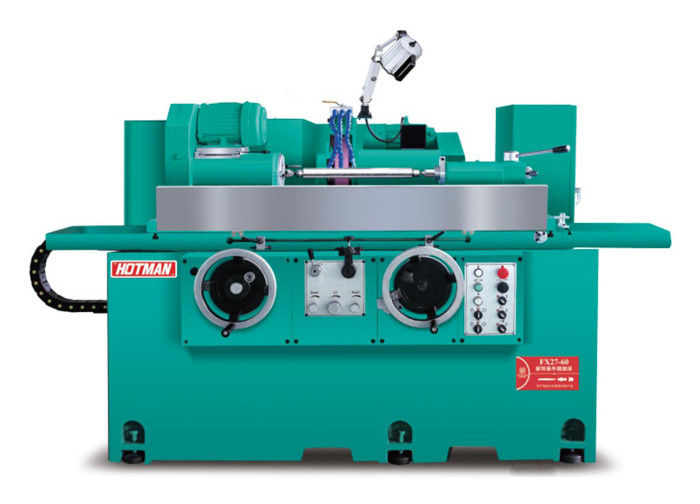

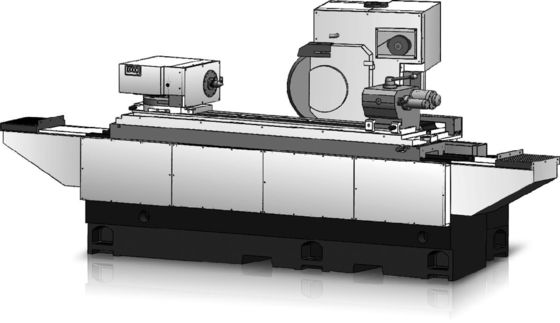

উচ্চ নির্ভুলতা সেমি-অটোমেটিক সিলিন্ড্রিকাল গ্রাইন্ডিং মেশিন-ঐতিহ্যবাহী সিলিন্ড্রিকাল গ্রাইন্ডার FX27-60
ডিভাইসের বর্ণনাঃ
1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3. পছন্দ জন্য অভ্যন্তরীণ গর্ত গ্রাইন্ডিং ডিভাইস দিয়ে সজ্জিত, অভ্যন্তরীণ গর্ত স্পিন্ডল গতি 20000 RPM পর্যন্ত, বাইরের বৃত্ত এবং অভ্যন্তরীণ গর্ত গ্রাইন্ডিং সম্পন্ন করার জন্য একটি ভাল clamping অর্জন করতে পারেন। একই সময়ে,অপশনাল ডুয়াল অক্ষ অপটিক্যাল রুলার সংখ্যাসূচক নিয়ন্ত্রণ ডিভাইস, সঠিক 0.001mm ফিড অর্জন করতে।
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5বিশেষ কাজের টুকরো গ্রিলিংয়ের জন্য, গ্রিলিং হুইল গতি 3500 RPM এবং 60m/s পর্যন্ত নিয়ন্ত্রিত হতে পারে।গ্রাইন্ডিং হুইল স্পিন্ডল স্ট্যান্ডার্ড কনফিগারেশন পিছন চার এবং পিছন দুই ভারবহন গঠন. উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডল এছাড়াও নির্বাচন করা যেতে পারে, যা উচ্চ ঘূর্ণন নির্ভুলতা, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের বৈশিষ্ট্য আছে,উচ্চতর মিলিং দক্ষতা এবং ভাল মিলিং পৃষ্ঠের গুণমান.
6এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে। পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
টেকনিক্যাল স্পেসিফিকেশনঃ
| যান্ত্রিক মডেল | FX27-60 | ||
|
প্রক্রিয়াকরণ ক্ষমতা |
টার্নের মুখের ব্যাস |
মিমি | 270 |
|
দু'টি হৃদয়ের মধ্যকার দূরত্ব |
মিমি | 600 | |
|
কোর ওয়ার্কপিসের সর্বাধিক ওজন |
শীর্ষ কাজ (কেজি) | 60 | |
| ওয়ার্কিং হেড (কেজি) | 20 | ||
|
সর্বাধিক রৈখিক গতি |
m/s |
হাই স্পিড মিলিং হুইল অ্যাক্সেসযোগ্য 65 |
|
|
গ্রিলিং হুইল মাথা এবং ফিড |
ঘূর্ণন কোণ |
বাম এবং ডান | ±15° |
|
স্ট্যান্ডার্ড গ্রিলিং হুইল আকার |
বাইরের ব্যাসার্ধ x প্রস্থ x অভ্যন্তরীণ ব্যাসার্ধ ((মিমি) |
405*38 ((32-50) *127 | |
|
বিশেষ চাকার আকার |
বাইরের ব্যাসার্ধ x প্রস্থ x অভ্যন্তরীণ ব্যাসার্ধ ((মিমি) |
৫১০*৩৮ ((৩২-৫০) *১২৭ | |
|
স্যান্ড হুইল শ্যাফ্টের গতি |
R.P.M. |
১৬৫০/১৮৫০/২০০ |
|
|
ভ্রমণের দূরত্ব |
মিমি | 250 | |
|
|
দ্রুত এগিয়ে এবং দ্রুত নিরাপদ দূরত্ব ফিরে |
40 | |
|
|
ফিড প্রতি ঘূর্ণন |
20 | |
|
এক্স-অক্ষ সেটিং ইউনিট সর্বনিম্ন |
0.005 | ||
| কাজের মাথা |
স্পিন্ডল ঘূর্ণন মোড |
একযোগে/কেন্দ্রিক |
|
|
|
কাজের মাথা প্রান্ত (ডিগ্রি) |
৩০° | |
|
গ্রিলিং হুইল মাথা (ডিগ্রি) |
৯০° | ||
| স্পিন্ডল গতি | R.P.M. |
১০-৫০০ বেল্ট পলি সামঞ্জস্য |
|
|
আঙ্গুলের ট্যাপার |
এমটি | না।4 | |
|
আভা মাধ্যমে spindle |
মিমি | 25 | |
| পিছনের আসন |
স্বয়ংক্রিয় প্রসারিত দূরত্ব |
মিমি | 32 |
|
আঙ্গুলের ট্যাপার |
এমটি | না।4 | |
|
কাজের টেবিল |
ঘূর্ণন কোণ |
ডিগ | +৯/৬ |
|
হ্যান্ড হুইল ফিড |
ফিড প্রতি ঘূর্ণন |
12.5 | |
|
স্বয়ংক্রিয় ফিডিং গতি |
মিমি | 50-4000/মিনিট | |
|
অভ্যন্তরীণ গর্তের পেষণকারী যন্ত্র (বিকল্প) |
স্পিন্ডল গতি | R.P.M. | 20,000(35,000-বিশেষ) |
| মোটর | KW ((HP) | 0.75 | |
|
মোটর |
স্যান্ড হুইল শ্যাফ্ট | KW ((HP) | 3.75 |
|
ওয়ার্কিং হেড স্পিন্ডল |
KW ((HP) | 0.75 | |
|
হাইড্রোলিক পাওয়ার সার্কুলার অয়েল পাম্প |
KW ((HP) | 0.75 | |
| ল্যাপিং পাম্প | KW ((HP) | 0.37 | |
|
ট্যাংক ক্ষমতা |
স্যান্ড হুইল শ্যাফ্ট তেল বাক্স (স্ট্যাটিক এবং গতিশীল চাপ) |
এল | 120 |
|
|
এল | 60 | |
| ল্যাপিং ট্যাঙ্ক | এল | 80 | |
|
প্যাকেজিং আকার |
দৈর্ঘ্য x প্রস্থ x উচ্চতা |
মিমি | ২৯০০x২২৫০x২১০০ |
| নেট ওজন | কেজি | 2500 | |
