সিএনসি ক্যাম গ্রাইন্ডার, GP32-CBN হার্ড অ্যালোয় ডিজেল ইঞ্জিন, মোটরসাইকেল, পাম্প ক্যামশ্যাফ্টের জন্য ক্যামশ্যাফ্ট গ্রাইন্ডিং মেশিন

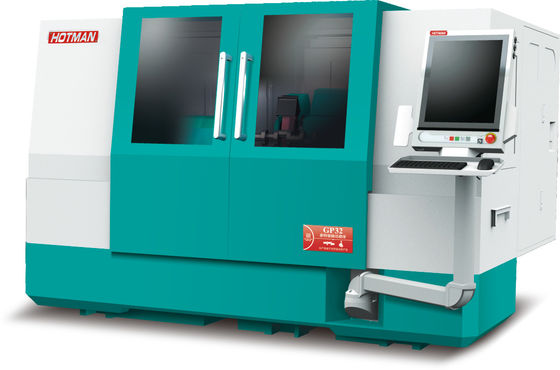

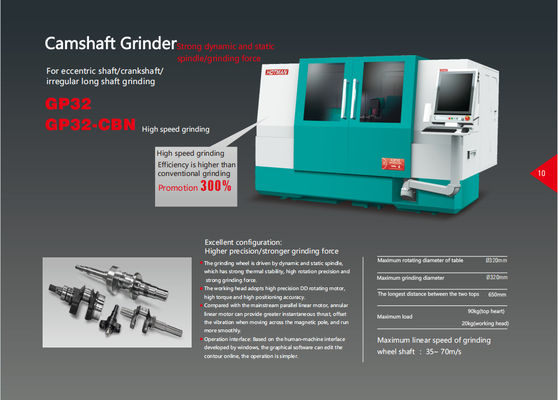

হার্ড অ্যালোয় সিএনসি কেমশ্যাফ্ট গ্রিলিং মেশিন GP32-CBN

1অতি শক্ত বিছানা কাঠামো।
2. বিল্ট-ইন Renishaw চক্রীয় গ্রিড সঙ্গে অতি উচ্চ নির্ভুলতা এবং কঠোর সরাসরি ড্রাইভ workpiece মাথা.
3সুইস ডিজাইনের উচ্চ-নির্ভুলতা গতিশীল এবং স্ট্যাটিক গ্রাইন্ডিং হুইল স্পিন্ডল।
4. এক্স-অক্ষের রৈখিক গাইড উচ্চ ভারবহন ক্ষমতা সঙ্গে স্ব-সঞ্চালন রোলার কাঠামো সঙ্গে।
5. জাপান সি২ সুনির্দিষ্ট বল স্ক্রু ড্রাইভ টেবিল.
6. গ্রিলিং হুইল হেড (এক্স-অক্ষ) আনকার অনন্য সিলিন্ডারিক লিনিয়ার মোটর ব্যবহার করে।
7হাইডেনহেইনে ৫০ এনএম রেট স্কেল ফিডব্যাক আছে।
8. স্থির / ঘূর্ণনশীল দ্বৈত-উদ্দেশ্যযুক্ত নির্ভুলতা workpiece মাথা ফ্রেম, বায়ু flotation ফাংশন দিয়ে সজ্জিত।
9. উচ্চ অনমনীয়তা বায়ু ভাসমান পিছনের আসন.
10. নমনীয় অপশন কনফিগারেশন

ডিভাইসের বর্ণনাঃ

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, যথার্থতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।

2সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি

3. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।

4. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যেতে পারে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.

5. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

6.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।


যন্ত্রপাতি যন্ত্রপাতিগুলির বিস্তারিত প্রযুক্তিগত বৈশিষ্ট্য এবং কাঠামোগত কার্যকারিতাঃ
