পণ্যের বিবরণ:
প্রদান:
|
| প্রকার: | নলাকার গ্রাইন্ডার মেশিন | নাকাল চাকা ব্যাস: | 270 মিমি |
|---|---|---|---|
| সর্বোচ্চ নাকাল দৈর্ঘ্য: | 600 মিমি | সর্বোচ্চ নাকাল ব্যাস: | 200 মিমি |
| নাকাল চাকা মোটর শক্তি: | 1.5 কিলোওয়াট | নিয়ন্ত্রণ ব্যবস্থা: | সিমেন্স |
| নাকাল চাকা মোটর ভোল্টেজ: | 220 V/380 V | নাকাল চাকার গতি: | 3000 RPM |
| শক্তি: | 2.2 কিলোওয়াট | টেবিল মোটর শক্তি: | 0.75 কিলোওয়াট |
| টেবিল মোটর ভোল্টেজ: | 380 ভি | টেবিল গতি: | 1-20 মি/মিনিট |
| ভোল্টেজ: | 380 ভি | মাত্রা: | 2800 x 2000 x 2000 মিমি |
| ওজন: | 4000 কেজি | ||
| বিশেষভাবে তুলে ধরা: | মানব সংলাপ সিলিন্ড্রিকাল গ্রাইন্ডার মেশিন |
||

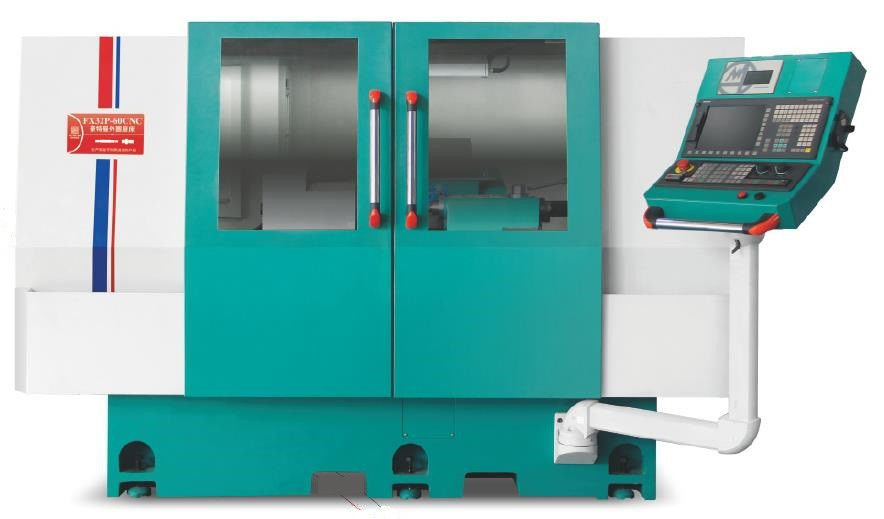

মানব সংলাপ সহ সিলিন্ড্রিকাল গ্রাইন্ডার সহজ প্রোগ্রামিং সিএনসি নিয়ামক, শক্তিশালী গ্রাইন্ডিং ফোর্স
FX27-60CNC
টেকনিক্যাল স্পেসিফিকেশনঃ
| প্রকল্প | ইউনিট | মডেলঃ FX32P-60CNC | |
|
প্রক্রিয়াকরণ ক্ষমতা
|
টেবিলের সর্বাধিক ঘূর্ণন ব্যাসার্ধ | মিমি | 320 |
|
সর্বোচ্চ দূরত্ব দুইটি আঙুল |
মিমি | 600 | |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | মিমি | 320 | |
| দুটি পেরিটাল হার্টের মধ্যে সর্বাধিক চাপ | কিলোগ্রাম (b) | ৬০ (উচ্চতর কাজ) /২০ (শুধুমাত্র কর্মী) | |
| গ্রিলিং হুইলের আকার (দিয়ামিটার × প্রস্থ × ডিপার্চার) | মিমি | 455×38 ((32-50) ×127 | |
| গ্রাইন্ডিং হুইল গতি | rpm | 1650 | |
| গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি | m/s | 40 ((হাই স্পিড মিলিং হুইল 65 পর্যন্ত) | |
| পেষকদন্ত যন্ত্রপাতি | মিমি | স্বয়ংক্রিয় প্রকার | |
|
গ্রিলিং হুইল মাথা |
খাওয়ানোর কোণ | ডিগ | 90 |
| ফিড স্ট্রোক | মিমি | 250 | |
| এক্স অক্ষ দ্রুত গতির গতি | m/min | 6 | |
| এক্স অক্ষের সর্বনিম্ন ফিড | মিমি | 0.001 | |
|
মাথার ফ্রেম |
স্পিন্ডল গতি | rpm | ৫০-৫০০ |
| স্পিন্ডল ফর্ম | একযোগে বা কেন্দ্রীভূত | ||
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
পিছনের আসন |
স্বয়ংক্রিয় টেলিস্কোপিক দূরত্ব | মিমি | 40 |
| আঙুলের স্পেসিফিকেশন | এমটি-৪ | ||
|
কাজের টেবিল |
Z অক্ষ দ্রুত গতির গতি | m/min | 8 |
| ন্যূনতম Z- অক্ষ ফিড | মিমি | 0.001 | |
| সর্বাধিক ভ্রমণ | মিমি | 550 | |
| ঘূর্ণন কোণ | ডিগ | + ৬/৯ | |
|
মোটর |
গ্রিলিং হুইল স্পিন্ডেল মোটর | কেডব্লিউ | 3.৭৫/৫5 |
| এক্স-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| Z-অক্ষ ফিড মোটর (সার্ভো) | কেডব্লিউ | 2.2 | |
| হেড ফ্রেম স্পিন্ডল মোটর | কেডব্লিউ | 0.75 | |
| ঠান্ডা পাম্প মোটর | কেডব্লিউ | 0.75 | |
| তৈলাক্তকরণ তেলের মোটর | কেডব্লিউ | 0.২৫*২ | |
| রেল স্টক তেল পাম্প মোটর | কেডব্লিউ | 0.75 | |
|
অন্যান্য |
মেশিনের নেট ওজন | কেজি | 3300 |
| মোট মেশিনের ওজন | কেজি | 3500 | |
| প্যাকেজের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | ২৮০০*২০০০*২০০০ |
|
ডিভাইসের বর্ণনাঃ
1. সিলিন্ডারিকাল গ্রাইন্ডার মেশিনের দেহ এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স্ক দ্বারা চিকিত্সা করা হয়।উপাদানগুলি YASDA দ্বারা প্রক্রিয়াজাত করা হয়, MITSUI SEIKI, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ. নির্ভুলতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে.
2. সিলিন্ডারিকাল গ্রাইন্ডার মেশিন গাইড রেল এবং স্পষ্টতা বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3.সিস্টেম এবং সার্ভো ড্রাইভার নিয়ন্ত্রণ নির্ভুলতা উচ্চ, 80 বিট ভাসমান বিন্দু সংখ্যা ন্যানোমিটার হিসাব নির্ভুলতা, হিসাব ত্রুটি নির্মূল
4. গ্রিলিং ফিড সিস্টেমটি একটি ভি এবং একটি সুনির্দিষ্ট হ্যান্ড কাটিয়া, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম, সুনির্দিষ্ট বল স্ক্রু, উচ্চ নির্ভুলতা এবং উচ্চ ক্ষমতা servo মোটর সঙ্গে একটি সমতল ট্র্যাক গঠিত।এটি মসৃণ গতির বৈশিষ্ট্য আছে, দুর্দান্ত পুনরাবৃত্তি পজিশনিং নির্ভুলতা এবং ট্র্যাকের দীর্ঘ সেবা জীবন।
5. গ্রিলিং হুইল প্রধান শ্যাফ্ট উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ তাইওয়ান দ্বারা প্রবর্তিত, হাতা কাঠামো, সহজ রক্ষণাবেক্ষণ, ধাতু থেকে ধাতু যোগাযোগ মুক্ত,এবং প্রায় স্থায়ী সেবা জীবন. গ্রাইন্ডিং হুইল স্পিন্ডল উচ্চ অনমনীয়তা এবং উচ্চ নির্ভুলতার বৈশিষ্ট্য রয়েছে। বিশেষ ওয়ার্কপিস গ্রাইন্ডিংয়ের জন্য, গ্রাইন্ডিং হুইল গতিটি রৈখিক গতি বাড়ানোর জন্য সামঞ্জস্য করা যেতে পারে।
6. সিলিন্ডারিক গ্রাইন্ডার মেশিনের পিছনের আসনটি শক্ত এবং দৃust় উভয়ই হতে ডিজাইন করা হয়েছে। এমটি 4 শীর্ষ কোর বহন করার জন্য কাস্ট আয়রন বডিতে ইনক্রিস্ট করা একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7সিমেন্সের উচ্চ কার্যকারিতা সার্ভো মোটরের সাথে ম্যান-মেশিন ইন্টারফেসের দ্বিতীয় বিকাশের পরে যাতে সরঞ্জাম সিএনসি সিস্টেম এবং ড্রাইভ সিস্টেমের আরও ভাল সামঞ্জস্য থাকে,একই সময়ে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সঙ্গে, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
বিশেষত্ব:

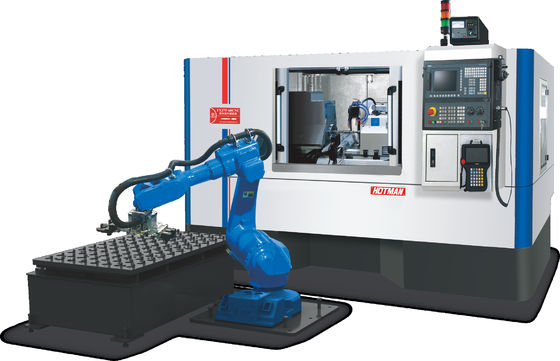

FX27P-60CNC উচ্চ নির্ভুলতা সরাসরি সিলিন্ডারিক গ্রাইন্ডিং মেশিনে (সম্পূর্ণ কভার, একক মেশিন ম্যানিপুলেটর স্বয়ংক্রিয় লোডিং এবং আনলোডিং)
1বিছানা ঘূর্ণন ব্যাসার্ধঃ Φ270mm, দুই উপরের কেন্দ্রের মধ্যে দূরত্বঃ 600mm।
2গ্রাইন্ডিং হুইল গতিঃ 1650rpm, গ্রাইন্ডিং হুইল আকার (আকার × প্রস্থ × ডিপার্চার): Φ405×32×Φ127mm
3. সক্রিয় পরিমাপ ডিভাইসটি গ্রিলিং প্রসেসিংয়ের সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণ উপলব্ধি করতে কনফিগার করুন।
