পণ্যের বিবরণ:
প্রদান:
|
| নাম: | উচ্চ নির্ভুলতা উল্লম্ব গ্রাইন্ডিং মেশিন | নাকাল চাকা: | φ200*φ20*80mm |
|---|---|---|---|
| নাকাল চাকা মোটর: | 3kW | নাকাল চাকার গতি: | 3000r/মিনিট |
| উপাদান: | ইস্পাত | শক্তি: | 7.5 কিলোওয়াট |
| গতি: | 1400r/মিনিট | Table Feeding Motor: | 1.5KW |
| টেবিল খাওয়ানোর গতি: | 0-3000 মিমি/মিনিট | Table Size: | 800*400mm |
| শীতল সিস্টেম: | জল শীতলকরণ | ভোল্টেজ: | 380v |
| মেশিনের আকার: | 3070*3045*4500 মিমি | মোট ওজন: | 23000 কেজি |
| বিশেষভাবে তুলে ধরা: | মাল্টি-মোল্ড গ্রিলিং ভেরিকাল গ্রিলিং মেশিন,উচ্চ নির্ভুলতা উল্লম্ব গ্রাইন্ডিং মেশিন,সিএনসি উল্লম্ব গ্রাইন্ডিং মেশিন |
||

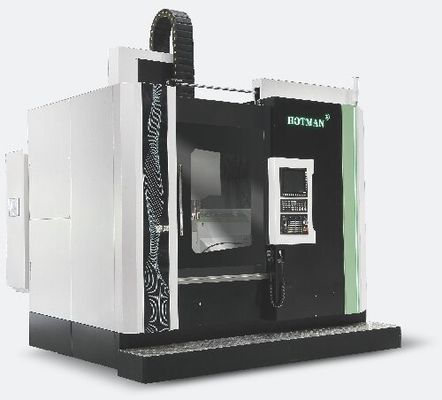

উচ্চ নির্ভুলতা উল্লম্ব গ্রাইন্ডিং মেশিন, একাধিক ছাঁচ গ্রাইন্ডিং উদ্দেশ্যে CNC উল্লম্ব গ্রাইন্ডার
যন্ত্রের যথার্থতা:
| গোলাকারতা | 1.5 μm |
| কোএক্সিয়ালিটি | 2.5 μm |
| পৃষ্ঠের রুক্ষতা | 0.১ মাইক্রোমিটার |
প্রসেসিং ক্ষমতাঃ
| গ্রিলিংয়ের সর্বাধিক বাইরের ব্যাস | ৮৬০ মিমি |
| অভ্যন্তরীণ বৃত্ত গ্রাইন্ডিং ব্যাসার্ধ পরিসীমা | Ø50~700 মিমি |
| সর্বাধিক পেষণ উচ্চতা | ৬০০ মিমি |
| টেবিলের সর্বাধিক লোড |
৮০০ কেজি |
|
Z850 মেশিনের বিবরণ দেখুন P25 |
|
| সঠিকতা | |
| গোলাকারতা | 1.5 μm |
| ঘনত্ব | 2.5 μm |
| পৃষ্ঠের রুক্ষতা | 0.১ মাইক্রোমিটার |
| প্রক্রিয়াকরণ ক্ষমতা | |
| গ্রিন ডিং সর্বোচ্চ বাইরের ব্যাসার্ধ | ৮৬০ মিমি |
| ইনটেমাল গ্রাইন্ডিং ডায়ান. | ৫০-৭০০ মিমি |
| গ্রিলিং সর্বোচ্চ উচ্চতা | ৬০০ মিমি |
| সর্বাধিক. কাজের বোঝা | ৮০০ কেজি |
| গ্রিলিং হুইল স্পিন্ডল | |
| গ্রাইন্ডিং হুইল গতি | 2000 ~ 9000rpm |
| গ্রিলিং হুইল ব্যাসার্ধ | ৪০-৩০৫ মিমি |
| কপিকল গর্তটি ঘুরিয়ে দিন | HSK-A100 |
| কাজ করা | |
| কাজের টেবিলের ব্যাসার্ধ | ৬০০ মিমি |
| ওয়াক টেবিলের গতি | ৫-২০০ ঘন্টা |
| স্ট্যান্ডার্ড গ্যাজ | |
| স্যান্ডার্ড গুজ ইনার ডায়ামিয়ার ভ্রমণ | 159.999mm ((২২৭) |
| এক্স অক্ষ | |
| ৩০০+১৪০০ মিমি | |
| Z অক্ষ | ৬০০ মিমি |
| ডাব্লু অক্ষ | ৬৫০ মিমি |
| দ্রুত গতির গতি | ২৪ মি / মিনিট |
| সংকল্প | 0.0001 মিমি |
| বি অক্ষ | 0/22.5 k a o |
| এটিসি সরঞ্জাম স্টক | |
| সঞ্চয় পরিমাণ | ৬ পিসি |
| গ্রিলিং হুইল সর্বোচ্চ ব্যাসার্ধ | ৩০৫ মিমি |
| গ্রিঞ্জিং হুইল সর্বোচ্চ দৈর্ঘ্য | ৩৫০ মিমি |
| ঘূর্ণন ঘোড়ার ড্রেসার | |
| ডায়মন্ড পেন | মাত্র তিনজন |
| রোলার | ২৮০০ টারপিম |
| রোলারের ব্যাসার্ধ | ১২০ মিমি |
| ওথ | |
| মোট ক্ষমতা | ৬৫ কিলোওয়াট |
| মোট ওজন | ২৩টি |
ডিভাইসের বর্ণনাঃ

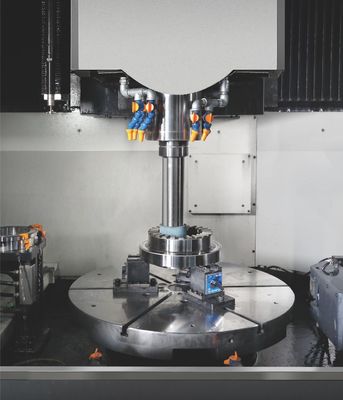

1এই গ্রাইন্ডারটি একটি বড় গ্রাইন্ডের অভ্যন্তরীণ ব্যাসার্ধ এবং শেষ মুখটি গ্রাইন্ড করার সময় সহজেই ওয়ার্কপিসকে সারিবদ্ধ করার এবং গ্রাইন্ডিংয়ের নির্ভুলতা উন্নত করার লক্ষ্যে তৈরি করা হয়েছিল।এটা ব্যাপকভাবে ডিবাগিং সময় সংক্ষিপ্ত এবং উচ্চ স্পষ্টতা যেমন গোলাকারতা গ্রাইন্ডিং অর্জন করেছেউপরন্তু, এনসি দ্বারা নিয়ন্ত্রিত, অভ্যন্তরীণ ব্যাসার্ধ, বাইরের ব্যাসার্ধ, এবং শেষ মুখ প্রক্রিয়াকরণ এক clamping মধ্যে সম্পন্ন করা যেতে পারে, প্রক্রিয়া তীব্রতা উপলব্ধি।
2. মেশিন টুল কন্ট্রোল তাইওয়ানের নতুন প্রজন্মের নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে, যা যথাক্রমে গ্রাইন্ডিং হেডের উল্লম্ব এবং অনুভূমিক ফিড নিয়ন্ত্রণ করে।বোকা মত মানব-মেশিন ডায়লগ অপারেশন ইন্টারফেস সহজ এবং ব্যবহার করা সহজ. ট্রান্সমিশনটি তাইওয়ান পিএম আই এর সি 3 গ্রেড বল স্ক্রু দিয়ে সজ্জিত, 0.002 মিমি মধ্যে পুনরাবৃত্তিযোগ্য অবস্থান নিয়ন্ত্রণ, ভাল সামঞ্জস্য এবং সঠিক টুল ফিড সহ;ওয়ার্কবেঞ্চটি হাইড্রোলিকভাবে চালিত এবং সরঞ্জাম সেটিংয়ের সূক্ষ্ম-নিয়ন্ত্রণের জন্য একটি হ্যান্ডহেল্ড বৈদ্যুতিক হ্যান্ডহোল দিয়ে সজ্জিত.
3শীতল এবং ফিল্টারিং সিস্টেমঃ মিলিং এবং মিলিং হুইল ড্রেসিংয়ের সময়, ওয়ার্কপিসটি শীতল হয় এবং মিলিং হুইলটি ধুয়ে ফেলা হয়।ফিল্টারিং একটি চৌম্বকীয় বিভাজক + কাগজ ফিল্টারিং পদ্ধতি গ্রহণ করে. ফিল্টারেশন নির্ভুলতা 0.005mm পৌঁছায়। শীতল তরল প্রবাহ হার 130L / মিনিট, শীতল তরল পরিষ্কার এবং পুনর্ব্যবহারযোগ্য নিশ্চিত।সজ্জিত শীতল মেশিন শীতল তরল ধ্রুবক তাপমাত্রা নিশ্চিত করতে পারেন.
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.

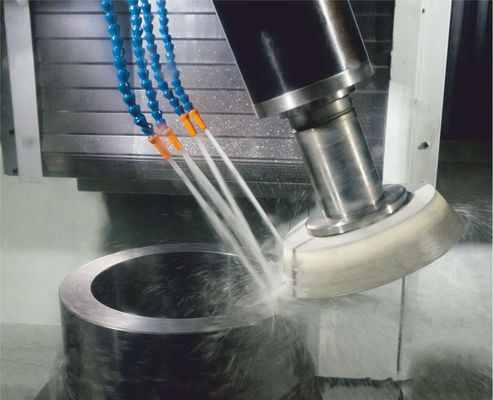

7. গ্রিলিং হুইল টেবিলটি স্ট্যান্ডার্ড হিসাবে 0 ডিগ্রি এবং 22 ডিগ্রি একটি গ্রিলিং হুইল স্পিন্ডল দ্বৈত অবস্থান অবস্থান ফাংশন দিয়ে সজ্জিত।এক গ্রাইন্ডিং হুইল স্পিন্ডল যথাক্রমে একটি সমতল গ্রাইন্ডিং হুইল এবং একটি bevel গ্রাইন্ডিং হুইল ব্যবহার করতে পারেন. বেভেল গ্রিলিং হুইল ব্যবহার করে, উচ্চ দক্ষতা শেষ মুখ প্রক্রিয়াকরণ অর্জন করা যেতে পারে।
1, একবার clamping পার্টস অভ্যন্তরীণ গর্ত, বাইরের বৃত্ত, শঙ্কু এবং শেষ মুখ grinding সম্পূর্ণ করতে পারেন
2ডিস্ক/সংক্ষিপ্ত শ্যাফ্ট/ম্যানুয়াল/রিং এবং অন্যান্য অংশের জন্য উপযুক্ত

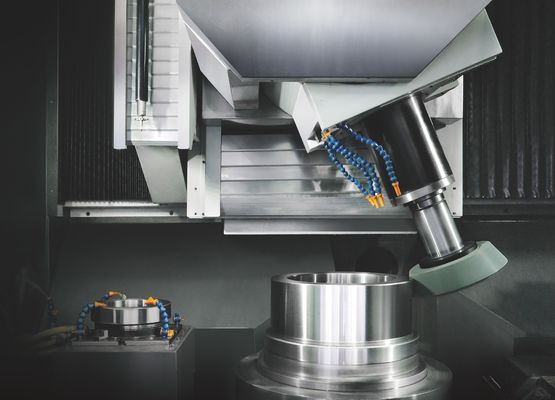

বি অক্ষ ডাবল গিয়ার পজিশনিং টাওয়ারঃ
অভ্যন্তরীণ/বাহ্যিক ব্যাসার্ধে 0 ° অবস্থান সহ গ্রিলিং,22বাইরের ব্যাসার্ধ এবং শেষ পৃষ্ঠকে দক্ষতার সাথে গ্রিল করার জন্য.5 ° অবস্থান ব্যবহার করা যেতে পারে।
গ্রিটিং স্কেল ফিডব্যাকঃ
এক্স অক্ষ এবং জেড অক্ষ উচ্চ নির্ভুলতা যন্ত্রপাতি অর্জনের জন্য গ্রিটিং রুলার ব্যবহার করে ফিডব্যাক নিয়ন্ত্রণের সাথে সজ্জিত (জেড অক্ষ একটি বিকল্প) ।
এটিসি গ্রিলিং হুইল লাইব্রেরিঃ
বিভিন্ন স্পেসিফিকেশন এবং আকৃতির ছয়টি গ্রিলিং হুইল মেশিনিংয়ের প্রয়োজন অনুযায়ী সজ্জিত করা হয়।
জটিল আকারের, এটি ঘন ঘন গ্রাইন্ডিং হুইল প্রতিস্থাপন করার প্রয়োজন নেই,যা অনলাইন স্বয়ংক্রিয় ড্রেসিং এবং আকারের ক্ষতিপূরণ উপলব্ধি করতে পারে।
তাপমাত্রা ব্যবস্থাপনা সিস্টেমঃ
ক্রমাগত ব্যাচ প্রক্রিয়াকরণে, আপনি উচ্চতর নির্ভুলতা প্রক্রিয়াকরণ অর্জনের জন্য, ওয়ার্কপিস এবং মেশিন টুল শরীরের তাপমাত্রা নিয়ন্ত্রণ করতে পারেন।
ব্যাপকভাবে ব্যবহৃতঃ
মেশিনের যন্ত্রাংশ যেমন স্পিন্ডল স্লিভ, ইঞ্জিনিয়ারিং মেশিনের যন্ত্রাংশ যেমন বেভেল গিয়ার, রিডাক্টর যন্ত্রাংশ যেমন প্ল্যানেট গিয়ার (বায়ু শক্তি উৎপাদনের জন্য), সামুদ্রিক যন্ত্রাংশ ইঞ্জিন CAM
