পণ্যের বিবরণ:
প্রদান:
|
| নাকাল চাকা ব্যাস: | 400 মিমি | নাকাল চাকা মোটর ব্র্যান্ড: | সিমেন্স |
|---|---|---|---|
| নাকাল চাকা মোটর কুলিং পদ্ধতি: | এয়ার কুলিং | নাকাল চাকা মোটর বর্তমান: | 13A |
| নাকাল চাকা মোটর ফ্রিকোয়েন্সি: | ৫০ হার্জ | নাকাল চাকা মোটর নিরোধক গ্রেড: | চ |
| নাকাল চাকা মোটর মডেল: | 1LE1001-1CB23-4AB4 | নাকাল চাকা মোটর শক্তি: | 7.5 কিলোওয়াট |
| নাকাল চাকা মোটর সুরক্ষা স্তর: | IP54 | নাকাল চাকা মোটর ঘূর্ণন দিক: | CW/CCW |
| নাকাল চাকা মোটর গতি: | ১৪২০ টারপিএম | নাকাল চাকা মোটর ভোল্টেজ: | 380v |
| নাকাল চাকার গতি: | 1400rpm | নাকাল চাকার প্রস্থ: | ৫০ মিমি |
| প্রকার: | ক্যামশ্যাফ্ট গ্রাইন্ডিং মেশিন | ||
| বিশেষভাবে তুলে ধরা: | আইপি৫৪ সিএনসি ক্যাম গ্রাইন্ডার,1420rpm সিএনসি ক্যাম গ্রাইন্ডার,স্থিতিশীল ক্যাম শ্যাফ্ট গ্রিলিং মেশিন |
||

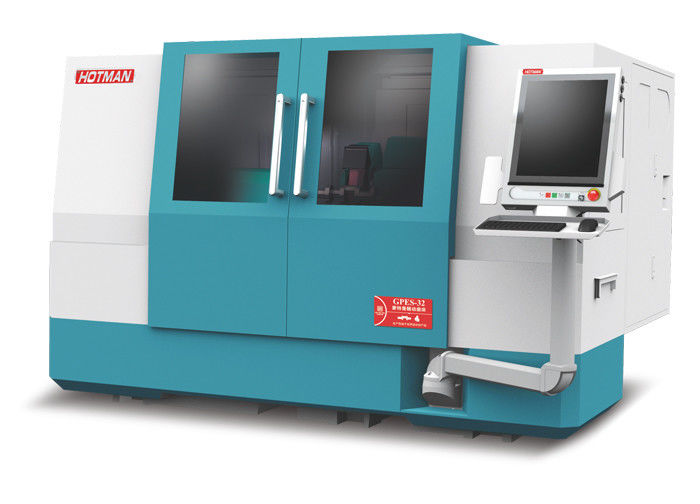

কেমশ্যাফ্ট সিলিন্ডারিক গ্রিলিং মেশিন-জিপি৩২
1অতি শক্ত বিছানা কাঠামো।
2. বিল্ট-ইন Renishaw চক্রীয় গ্রিড সঙ্গে অতি উচ্চ নির্ভুলতা এবং কঠোর সরাসরি ড্রাইভ workpiece মাথা.
3সুইস ডিজাইন উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক grinding wheel spindle.
4. এক্স-অক্ষের রৈখিক গাইড উচ্চ ভারবহন ক্ষমতা সঙ্গে স্ব-সঞ্চালন রোলার কাঠামো সঙ্গে।
5. জাপান সি২ সুনির্দিষ্ট বল স্ক্রু ড্রাইভ টেবিল.
6. গ্রিলিং হুইল হেড (এক্স-অক্ষ) আনকার অনন্য সিলিন্ডারিক লিনিয়ার মোটর ব্যবহার করে।
7হাইডেনহেইনে ৫০ এনএম রেট স্কেল ফিডব্যাক আছে।
8. স্থির / ঘূর্ণনশীল দ্বৈত-উদ্দেশ্যযুক্ত নির্ভুলতা workpiece মাথা ফ্রেম, বায়ু flotation ফাংশন দিয়ে সজ্জিত।
9. উচ্চ অনমনীয়তা বায়ু ভাসমান পিছনের আসন.
10. নমনীয় অপশন কনফিগারেশন
ডিভাইসের বর্ণনাঃ

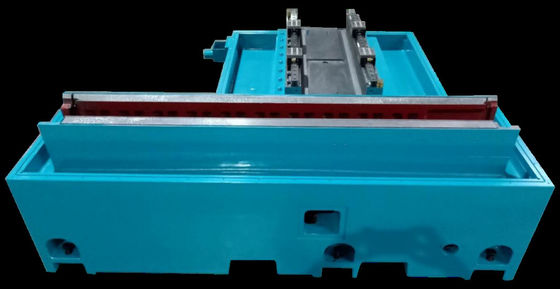

1. শরীর এবং উপাদানগুলি মিলহানা উচ্চ গ্রেড কাস্ট আয়রন এফসি 30 দ্বারা ঢালাই করা হয়, যা কৃত্রিমভাবে স্বাভাবিক তাপ চিকিত্সা এবং তারপরে প্রাকৃতিক বয়স দ্বারা চিকিত্সা করা হয়। উপাদানগুলি ইয়াসদা দ্বারা প্রক্রিয়াজাত করা হয়,মিটসুই সিকি, TOSHIBA, ELB এবং অন্যান্য বিশ্বমানের সরঞ্জাম একবার clamping প্রক্রিয়াকরণ। উচ্চ নির্ভুলতা সরঞ্জাম মৌলিক উপাদান নিশ্চিত করতে, স্পষ্টতা আকার মাইক্রন স্তর পর্যন্ত হতে পারে।
2মেশিন গাইড রেল এবং যথার্থ বল স্ক্রু দীর্ঘ সেবা জীবন এবং নির্ভুলতা নিশ্চিত করার জন্য স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম দ্বারা ক্রমাগত তৈলাক্ত করা হয়।শীতল সিস্টেম শরীর থেকে পৃথক করা হয় কম্পন এবং অনুকূল তাপ অপসারণ নির্মূল করতে.
3সিমেন্স 828D সিএনসি স্বয়ংক্রিয় গ্রাইন্ডিং সিস্টেম দিয়ে সজ্জিত, এবং সেকেন্ডারি ডেভেলপমেন্ট, ম্যান-মেশিন ডায়লগ মূর্খ অপারেশন, অনেক অপশনাল সরঞ্জাম থেকে পছন্দ করে,অভ্যন্তরীণ গর্ত গ্রিলিং ডিভাইস সহ, স্বয়ংক্রিয় শেষ পরিমাপ ডিভাইস, স্বয়ংক্রিয় বাইরের ব্যাসার্ধ পরিমাপ ডিভাইস, ইত্যাদি
4. গ্রিলিং ফিড সিস্টেম একটি V এবং স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম এবং C3 স্তরের নির্ভুলতা গ্রিলিং বল স্ক্রু সঙ্গে হস্তনির্মিত স্পষ্টতা ফালি একটি সমতল ট্র্যাক গঠিত হয়,যা মসৃণ গতি অর্জন করতে পারে, চমৎকার পুনরাবৃত্তি অবস্থান সঠিকতা এবং দীর্ঘ ট্র্যাক জীবন।
5. গ্রিলিং হুইল স্পিন্ডলের স্ট্যান্ডার্ড কনফিগারেশনটি পিছনের চারটি এবং পিছনের দুটি ভারবহন কাঠামো। উচ্চ নির্ভুলতা গতিশীল এবং স্ট্যাটিক চাপ স্পিন্ডলও নির্বাচন করা যেতে পারে,যা উচ্চ ঘূর্ণন নির্ভুলতার বৈশিষ্ট্যযুক্ত, উচ্চ গতিশীল অনমনীয়তা, ভাল কম্পন প্রতিরোধের, উচ্চ গ্রাইন্ডিং দক্ষতা এবং ভাল গ্রাইন্ডিং পৃষ্ঠের গুণমান। বিশেষ workpiece গ্রাইন্ডিং জন্য গ্রাইন্ডিং হুইল গতি নিয়ন্ত্রিত করা যাবে,৩৫০০ আরপিএম এবং ৬০ মি/সেকেন্ড পর্যন্ত.
6. পিছনের আসনটি উভয়ই শক্ত এবং শক্তিশালী হওয়ার জন্য ডিজাইন করা হয়েছে। এমটি 4 এর শীর্ষ কোর বহন করার জন্য কাস্ট লোহা শরীরের মধ্যে একটি শক্ত খাদ ইস্পাত স্লাইডিং সিলিন্ডার ডিজাইন করা হয়েছে।স্লাইডিং সিলিন্ডারের জ্যাকিং ফোর্স পিছনে সমন্বয় knobs দ্বারা সহজেই পরিবর্তন করা যেতে পারে. বিশেষ আনুষাঙ্গিক তেল চাপ লেজ আসন একটি পেডাল সঙ্গে কাজ অংশ আনলোড সহজতর করার জন্য.
7.সিমেন্স সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম হিসাবে স্ট্যান্ডার্ড কনফিগারেশন, মাধ্যমিক উন্নয়ন পরে, সব চীনা অপারেশন ইন্টারফেস, ব্যবহার করা সহজ. সিমেন্স উচ্চ কর্মক্ষমতা servo মোটর দিয়ে সজ্জিত,সরঞ্জাম CNC সিস্টেম এবং ড্রাইভ সিস্টেম ভাল সামঞ্জস্য আছে, একই সাথে স্বয়ংক্রিয় বালির মেরামত এবং স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন সহ, ফিড এবং মিলিংয়ের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে।
যন্ত্রপাতি যন্ত্রপাতিগুলির বিস্তারিত প্রযুক্তিগত বৈশিষ্ট্য এবং কাঠামোগত কার্যকারিতাঃ
| প্রকল্প | প্যারামিটার |
| কাজের ক্ষেত্র | |
| কেন্দ্রের উচ্চতা | 210 মিমি |
| সর্বাধিক ঘূর্ণন ব্যাসার্ধ | Φ৪০০ মিমি |
| সর্বাধিক গ্রিলিং ব্যাসার্ধ | Φ৪০০ মিমি |
| দুইটি শীর্ষের মধ্যে পিষার দৈর্ঘ্য | ৬০০ মিমি |
| টেবিলের ঘূর্ণন (টাইপ ৬০০) | +6°/-9° |
| দুটি শীর্ষের মধ্যে সর্বাধিক ভারবহন | ৬০ কেজি |
| গ্রিলিং হুইল ধারক | |
| ঘূর্ণনযোগ্য কোণ পরিসীমা (ম্যানুয়াল) | ±15° |
| গ্রিলিং হুইল স্পিন্ডল টাইপ |
ডায়নামিক এবং স্ট্যাটিক গ্রাইন্ডিং হুইলের প্রধান শ্যাফ্ট (তেল শীতলকরণের সাথে মানক) |
| গ্রিলিং হুইল স্পিন্ডলের স্পিড রেঞ্জ | 1650/1850/2100rpm |
|
স্ট্যান্ডার্ড গ্রাইন্ডিং হুইল আকার (φ×W×B) |
Φ450×20-50×127mm |
|
বিশেষ গ্রিলিং হুইল আকার (φ×W×B) |
Φ৫১০×১৫-৫০×২০৩ মিমি |
|
গ্রাইন্ডিং হুইল স্পিন্ডেল মোটর শক্তি |
3.75KW/5.5KW |
|
গ্রিলিং হুইলের সর্বাধিক রৈখিক গতি |
45m/s |
|
গ্রাইন্ডিং হুইল স্পিন্ডল শীতল মোড |
তেল ঠান্ডা |
| ওয়ার্কপিসের ডাইরেক্ট ড্রাইভ হেড ফ্রেম | |
|
স্পিড রেঞ্জ স্টেপলেস স্পিড নিয়ন্ত্রন |
0-600rpm |
| স্পিন্ডল হোলের কনিয়ার | এমটি-৪ |
| টুলিং অ্যাডাপ্টারের স্লিভ মডেল | এমটি-৪ |
|
ওয়ার্কপিসের হেড ফ্রেমের ঘূর্ণন কোণ পরিসীমা |
+15°/-15° |
|
সর্বাধিক গ্রিপার লোড (উপকরণ সহ) |
১৫০ এনএম |
|
স্থায়ী চুম্বক সিঙ্ক্রোন মোটর শক্তি (S1-100%/KW) |
৩ কিলোওয়াট |
|
ক্রমাগত নামমাত্র আউটপুট টর্ক (S1-100%/A) |
47.8Nm |
| এনকোডার ব্র্যান্ড | রেনিশাও |
| স্পিন্ডল কুলিং মোড | জল শীতলকরণ |
|
হেড ফ্রেম ঘূর্ণন পুনরাবৃত্তি অবস্থান সঠিকতা |
±2arcsec |
| শ্যাফ্টের শেষের কোপারের গর্তের রানআউট | ≤০001 |
| স্পিন্ডেলের শেষের মুখের রানআউট | ≤০002 |
| অক্ষীয় শক্ততা (এন/এম) | ≥৫০০ |
| রেডিয়াল স্টিফাই (এন/এম) | ≥৪০০ |
| হেড ফ্রেম মোশন মোড | ম্যানুয়াল এয়ার ফ্ল্যাট স্ট্যান্ডার্ড |
| পিছনের আসন | |
| স্লিভের ব্যাসার্ধ | Φ50mm |
| স্লিভ স্ট্রোক | ৪০ মিমি |
| মোর্স কোপ | এমটি-৪ |
| কোলস্টক মুভমেন্ট মোড | ম্যানুয়াল এয়ার ফ্ল্যাট স্ট্যান্ডার্ড |
| হুইল হোল্ডার ফিড -এক্স অক্ষ (রেখাযুক্ত মোটর) | |
| এক্স অক্ষের সর্বাধিক চাল | ৩০০ মিমি |
| এক্স অক্ষের লিনিয়ার মোটরের সর্বাধিক টার্ন | ১৬৬০-৩০৬০ এন |
| এক্স অক্ষের লিনিয়ার মোটর ত্বরণ | ≤0.2G |
| এক্স অক্ষের উপর সর্বাধিক ফিড গতি | 15m/min |
|
সর্বনিম্ন HPG (ইলেকট্রনিক হ্যান্ড হুইল) ফিড |
0.0001 মিমি |
| প্রোগ্রামযোগ্য সর্বনিম্ন ফিড | 0.0001 মিমি |
|
হাইডাহাম ইনক্রিমেন্টাল গ্রিটিং রুলারের সর্বনিম্ন রেজোলিউশন |
0.0001 মিমি |
| এক্স-অক্ষের ফিড পজিশনিংয়ের সঠিকতা | ≤0.0016 মিমি |
|
এক্স অক্ষ ফিড পুনরাবৃত্তি অবস্থান সঠিকতা |
≤0.0014 মিমি |
| প্রকল্প | প্যারামিটার |
|
টেবিল ফিড Z অক্ষ (সার্ভো মোটর) |
|
| Z-অক্ষের স্ট্রোক (টাইপ ৬০০) | ৭৫০ মিমি |
| Z-অক্ষ সার্ভো মোটর শক্তি | 2.২ কিলোওয়াট |
| সর্বাধিক Z অক্ষ ফিড গতি | ৮ মি/মিনিট |
|
এইচপিজি ইলেকট্রনিক হ্যান্ড হুইলের সর্বনিম্ন ইনক্রিমেন্ট |
0.0001 মিমি |
| প্রোগ্রামযোগ্য সর্বনিম্ন ফিড | 0.0001 মিমি |
|
হাইডাহাম ইনক্রিমেন্টাল গ্রিটিং রুলারের সর্বনিম্ন রেজোলিউশন (ঐচ্ছিক) |
0.0005 মিমি |
| নিয়ন্ত্রণ ব্যবস্থা | |
| সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা | সোডিয়াম রিনিয়াম |
| সফটওয়্যার | গ্রাফিকাল ইন্টারেক্টিভ ইন্টারফেস |
| প্রদর্শন পর্দা | 10.4 ইঞ্চি টিএফটি রঙিন ডিসপ্লে |
| কীবোর্ড | সম্পূর্ণ কীবোর্ড |
| স্মৃতিশক্তি | ৩ জিবি |
| নিয়ন্ত্রণ অক্ষের সংখ্যা |
৭ টি পর্যন্ত অক্ষ নিয়ন্ত্রণ করা যায় |
| ইন্টারফেস | ইউএসবি/আরএস২৩২ |
| যন্ত্রপাতি যন্ত্রপাতি | |
| স্ট্যান্ডার্ড ৩-ফেজ পাওয়ার সাপ্লাই | 380 ভোল্ট 3ph 20Hz |
| নিয়ন্ত্রণ লুপ ভোল্টেজ | 110vAC/24vDC। |
| ইনপুট ভোল্টেজের বিচ্যুতি পরিসীমা | +/-10% |
|
পূর্ণ লোড পাওয়ার খরচ (প্রধান ইঞ্জিন) |
৩৬ কেভিএ |
| বায়ুসংক্রান্ত সরবরাহ | |
| ইনপুট চাপ | 5.5 বার |
| প্রয়োজনীয় প্রবাহ | 40-50L/মিনিট |
| বায়ু উৎস মান | BS ISO 8573-1:2001 |
| পরিবেশগত পরামিতি | |
| স্ট্যান্ডার্ড মেশিনের শব্দ | <75dB ((A) |
| পরিবেশে তাপমাত্রা | ০-৪০°সি |
| পরিবেশে আর্দ্রতা | ≤৭৫% |
| অন্যান্য | |
| পদচিহ্নের আকার | ৩৮০০×৩২০০ মিমি×২১৯৫ |
| উচ্চতা | ২১৭০ মিমি |
| নেট ওজন | ৫৪৪০ কেজি |
